高雄、屏東.液晶『電視』、『螢幕』維修~嘉義寄件送修的!MSI(微星),MS-6638!開機不亮屏維修…(AF,F,S,)

各位~!大家晚安!
最近忙得團團轉~結果也沒有多少收入!實在是『毋採工』,只能說沒把握的事─ 別做!但是!若都不去嘗試!又無法從生手變為老手~只好多做幾次!總有一天會變為老手啦~我一定還要再繼續嘗試~ㄝ!啊~你到底想說 啥?.........................................我在嘗試更換偏光膜啦~
這些先別談!來看看今天的主題!微星(MSI)ALL IN ONE,型號是:MS─6638,這以前有一個維修實例,如:
一台從桌上摔下的 MSI(微星)-ALL IN ONE,型號:MS-6638,觸控板破了,被修成面板故障!
主人也是看到這篇才來電詢問的!在此感謝主人了!感恩啊~

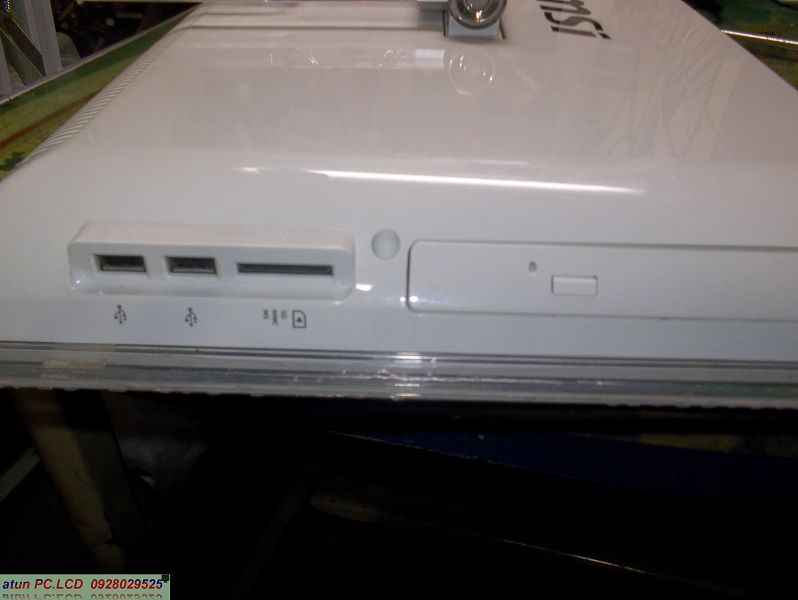

底下是它的外型:
還好~包裝紙箱都還留著,加速主人寄件維修信心與決心!








主人連小紙盒都寄來,就是少寄了主機的電源供應器,我找了好久,終於有個合適的可以先來試機!





這邊有它開機後的動態影片,如:http://0rz.tw/LGaSv


這個影片內容顯示,硬碟存取指示燈有隨著開機的步驟而閃爍,最後也有XP的開機音樂!在在顯示主機的狀況良好,唯獨就不亮屏!這就是它的故障現象。
那就開始來拆機了~有看到嗎?保固貼都還沒有破壞!狀況一直都還不錯ㄋ!





這一張上回也有拍過了,拆開後蓋後的內部:




已經用那麼久了!風扇還不怎麼髒!




再拆開防塵保護蓋,底下是它內部的電路分佈:






來到這張,你有看到嗎?我是說它的故障點。




在與主人電話的述說中,主人提到突然機身冒煙後,屏幕就熄滅了!再重開機!也還是沒有亮屏!都冒煙了主人還再一次送電開機,這~真是大膽?
你有看到了嗎?想必當是底下看起來的焦黑處,是本機著火的地點,連絕緣膠膜都熔化了~





我嘗試多種方式,由於本高壓板安裝處,實在狹小到不行,最後的最後!最終的敲定版就如底下這樣安裝!




嘿嘿~終於有亮屏幕了!





這邊想說的是:
上述的高壓部位,不僅有面積上的限制,連高度也有限制ㄋ!難就難在這邊!




記得上回那個實例,整個後機殼已被前修者拆得希巴爛,且殼身也有被拆到斷裂,更有許多網友MAIL來或是打電話來詢問!如何拆卸後蓋!我阿~算是幸運啦!什麼事都沒發生!




繼續給它燒機測試~
既然都要預熱了,順便幫主人清清硬碟裡的垃圾!
不曉得是不是從購買到現在,都沒有清理過的樣子,程式跑了半個小時了,連一格光棒也沒有出來!結果!這ㄎ硬碟的垃圾,清了兩個小時才完成!orz!





提供參考,請多指教!

工作室附近Google街景:

工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!




高雄、屏東.液晶『電視』、『螢幕』維修~HIPLUS(畫佳)型號:HLT-HR3201,32吋LCDTV,送電無反應維修…(AF,F,S,)

眾網友~大家午安!
今天來看一台32吋的液晶電視!聽主人說,是家樂福特價時買的~
叫『HIPLUS』,中文叫『畫佳』!
以前很多廠牌都不知它的名稱,總是把它歸類為『白牌』,後來買了隻萬用遙控,這才明瞭,廠牌竟然這麼多,實在是嘆為觀止~
底下是它的外觀照:






剛剛上頭那個『MARK』照,就是它的故障畫面,有送電!待機燈沒有亮!
底下的畫面,看它的介面排列,感覺像是使用萬用的電視板來驅動的~不過好像高級許多,還有『DVI』的介面!





這是拆開後蓋的內部電路分佈:







看這一堆線,我就覺得挺嚇人的~




送電待機燈不亮~
先來查看它的電源板,乍看下並無任何外傷~




我先看到這裡燻黑了~
可是~這是散熱片,沒道理它會燒起來啊?





往它的對面一看~
哇~兩個N通道的MOS,S極附近都已燒穿,這應該是爆裂開來的,不然怎麼會燒到對面去了~
誰有這麼大的能耐啊?應該是『雷神』吧!是不是『索爾』就不知道了~我們這邊應該管『他』叫『雷公』!




背板上~還有一ㄎ『PWM』的一隻腳位,也已燒到焦黑,看看剛剛N通道MOS情況,這ㄎ尚未查明資料的PWM的這隻腳,猜想應該是它GATE輸出的腳位吧?




先不要理它了!燒掉那麼多~
我有這麼一塊32吋的LCDTV  POWER  BD,它的輸出算是LCDTV通用的電位,就24V;12V;5V;5VSB~






可惜的是~故障原板的輸出端,並無標示輸出電壓的腳位為何?只標示個+V1;+V2;+V3?
還好!還有一個有標示,那就是『+VSB』




基本上~這是可以再跑一下線路,並藉由上頭使用的平滑元件來區分它的電位,很可惜~這塊電源板也不是第一次維修,那些平滑零件,已經在上一次維修時,都被更換成耐壓值相同東東~那怎麼分辨啊?哭哭!




再一次的抽絲剝繭,仔細的端詳再端詳~
我說不用它!那要用那一塊~
我的這塊電源板竟然固定的腳位與原機相同!DC24V最好分辨,也是相同,而且還不用跳線~
最後就僅剩DC12V;與DC5V,這可費了我許多的時間,推敲再推敲~~~~~~~~~~~~~~





最後~我百分之百確定任何原機的線路,PIN腳,統統不用更換也不用跳線更不用加工,直接給它尬上去即可~
乎~終於~待機燈亮了!
送入訊號~面板顯示也算正常!






我換上的這塊,所用的電源平滑零件都是『NCC』的,至今也都是健在,不用更換啦,唯一需要加強的,就是它的背面焊點~







OK了~多麼合身的電源板~




先前拆機時沒有察覺~此時重新組裝,突然看到這邊有些字跡,原來都是這台的維修記錄,唉~真是多災多難啊~




OK了~期望這回主人可以用得長長久久~久久長長~



提供參考,請多指教!
