高雄、屏東.液晶『電視』、『螢幕』維修~Esonic(弘映光電)型號:HD-4206,送電後無法啟動,並發出急促(強烈)的高頻音維修~(AF,S,X,P,PIX)

咱…親愛的眾網友~大家好!
前些時候,我曾經接到這麼一通電話,來電詢問了有關本品牌液晶電視的維修事宜,是說他的電視是只有出現『怎樣的』狀況而已…
我根據,我所維修過的此類機型的通病,做了一個概說~主人覺得它的電視,沒有必要做到通盤的全面整理,因為他感覺只有壞『怎樣』而了已…(實際上是『怎樣』的故障狀態,也不知啦?),最後當然是沒有為此客戶來做維修服務…
今天~這一個實例剛好可以來說明,為何此型機種一定要做通盤的整理,不然~它也只是『不會開機』而了已啊~然而不這麼全面整新,機器又怎能使用得長久ㄋ…?除非你僅想短短的使用它一年半載而已…,會有這樣的使用者嗎?不想家中機器能夠使用長久的使用者嗎?那乾脆就不要修了吧…
以下~本機器外觀~

來看一下它的故障狀況~
送電後!有亮待機紅燈,但是並沒有辦法啟動~

送電後!手觸摸處發出強烈!急促的高頻磁振音~

無法轉換為藍燈~更遑論會亮起屏幕囉…
所以~現在當然不會亮屏~

解下小鐵蓋!
看看主板~已經有被整理過了,換了一些『小C』…

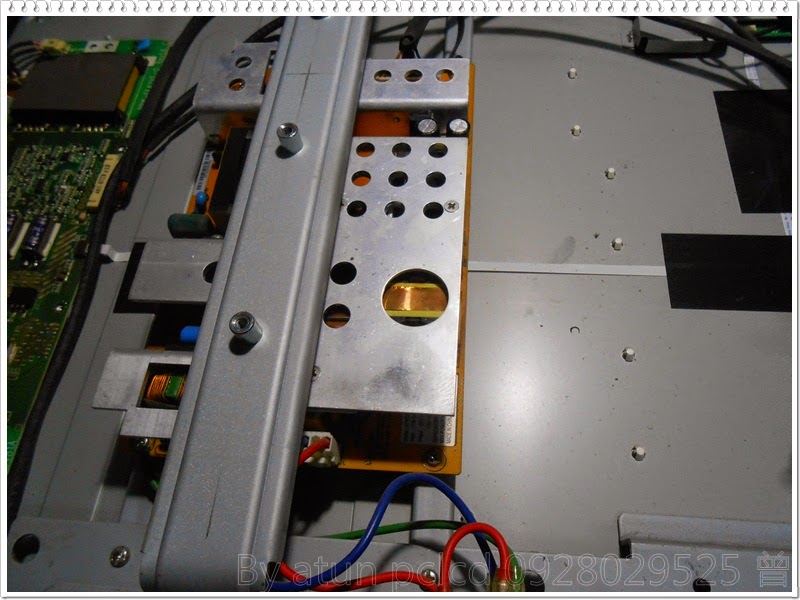

再拆解大後蓋~
除了主板外,就僅剩電源板與背光驅動板~

我一直會認為~

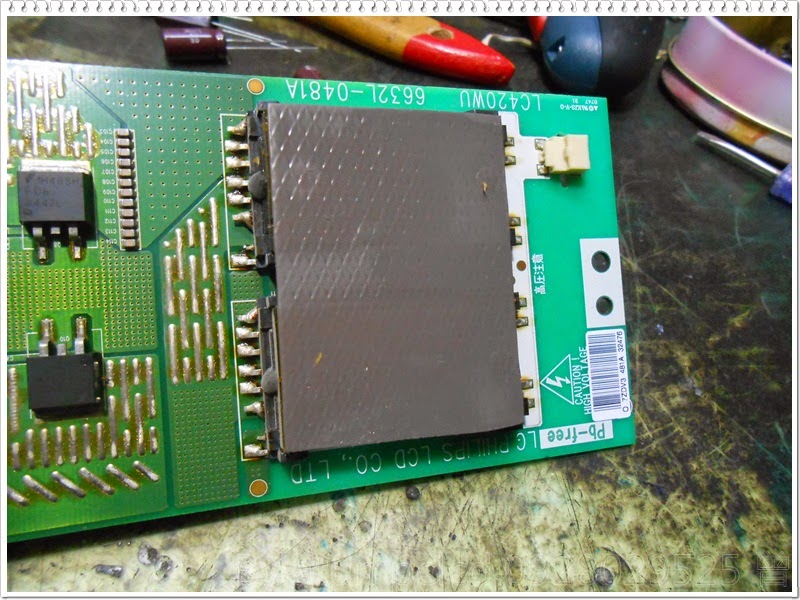

強烈、急促的高頻振音,應該是從背光驅動板所發出的

 解下它~先來探個究竟~並且于以整新、翻修…
前、後、左、右、上、下~到處都貼滿了散熱墊片,你可想而知~它在工作中所散發出的熱量,肯定無與倫比的高溫~是吧!

還需要再補強焊點喔~

整新後!先給它尬回了~

再來~

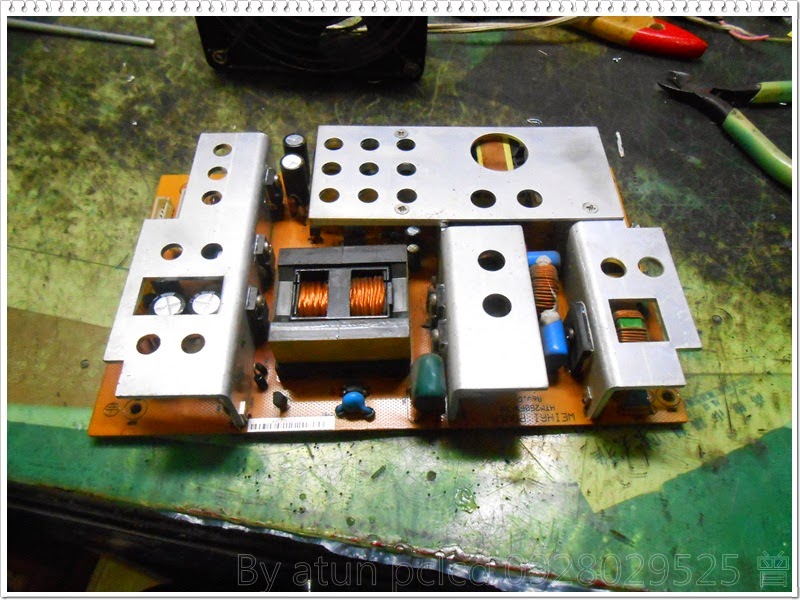

就是要整理它的電力供應中心~

這些看似無異樣的零件當下~

其實有些已經上凸、或下爆~這裡也曾經被換過一次了,不過~用的料都不是很好~做工沒有多久的時間,又再一次的失靈~

上、下沒爆的,也已漏汁到乾涸…

所以~咱…親愛ㄟ人客倌們~
這不做全面的翻新、整理…你又何必維修它ㄋ……?

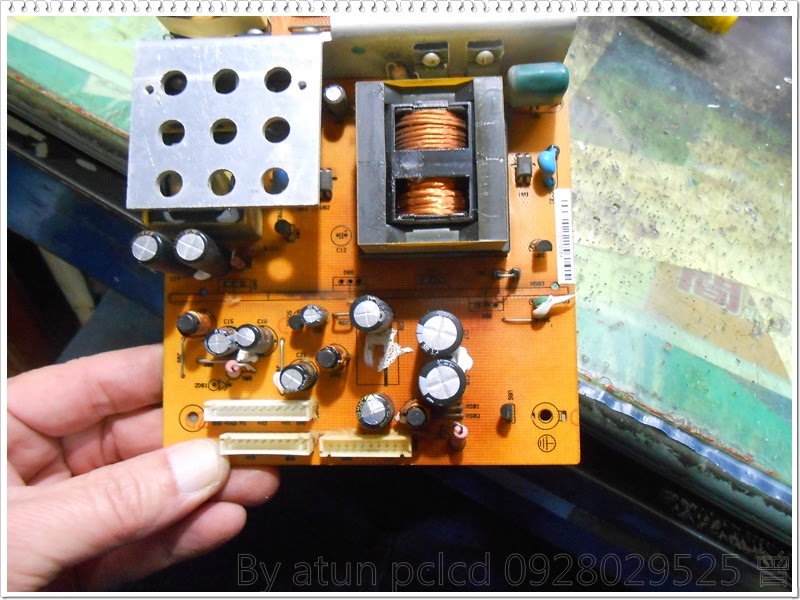

上頭是二次側的部份~
現在要再來整理一次側的部位~

我是覺得要換裝一次側部位的元件,也不是挺順手的(因為還得拆焊晶體的散熱片),因此…連同高壓大筒,在未經測量質量的當下~

一不做、二不休…一起給它通通更新…一勞永逸啦~

這一片散熱鋁片,也要做一下散熱係數的加強~

兩組控制電路都已整新了~來給它試車囉…

哇~哇~哇~『麥道!』
面板沒亮ㄋ~那ㄟㄢㄋ…?

高壓部位工作電壓有輸出ㄋ~也到了高壓『MOS』端了啊~

你啊~你啊~
你到底哪裡還有事啊………?繼續查量下去………

再經過一番查量、改善~

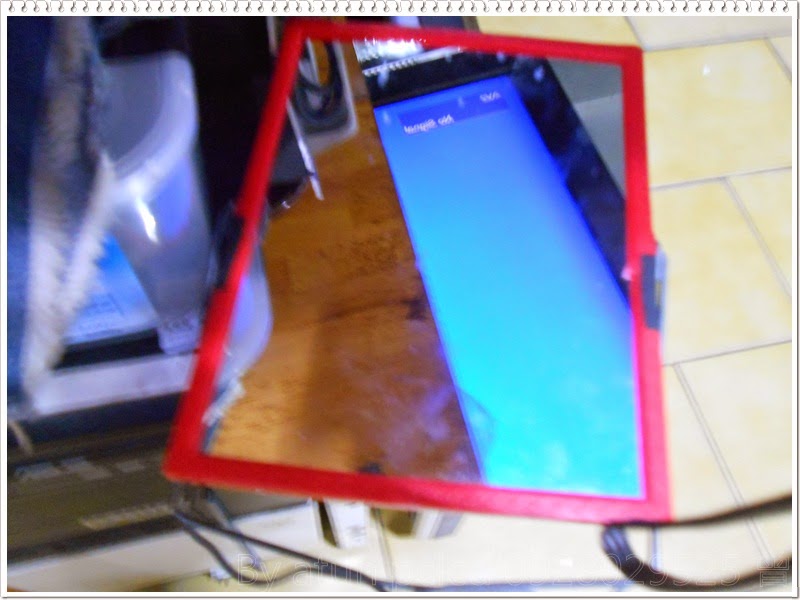

這回終於亮起了屏幕~

這樣OK了嗎?當然也是可以,因為它現在所有功能都已正常了~
你的機器也有可能是這樣子的現象,在你使用中感覺都是正常的,然而其內部元件是否都真的一切都正常嗎?
來仔細的瞧瞧…

你看看~這兩個音效部位的電源濾波都已微凸~再不把它們更替掉!回去使用,我看不出3個月,可能就會出現『有影無聲~』的故障現象~如:
液晶電視維修~ESonic(弘映光電)型號:HD-4209,送電啟動後正常顯示,不過~無聲音輸出~
所以當然一定要更新,哪有可能讓它繼續『爛』下去ㄋ~

我是一定會做全面整新的,可惜~好像沒有拍攝到全面整新後的主板照片!

人客倌~看到此~本篇文章已近尾聲~一台這樣機種的電視,你所看到的都是『斷壁頹垣』,零件是已經壞了,只是還沒有壞到徹底~ㄢㄋ………不做全面整新、更換~行嗎…?
你想維修你的電視~又不相信專業的維修建議,你是來……『    』的嗎?
所以~整機組裝起來試機囉~

剛剛上頭說:
『我是覺得要換裝一次側部位的元件,也不是挺順手的(因為還得拆焊晶體的散熱片),因此…連同高壓大筒,在未經測量質量的當下~……』
你看看~這一ㄎ高壓大筒,外觀上看來也像沒事的一般~

而實際上測量起來,根本就是一個空殼子,任何一點東西都不存在!
這樣~它能有什麼功用咧…?
所以~該不該做一個全盤的整理ㄋ…,沒有全盤整理又用不久,你又何必修它ㄋ…,真的別『鬧』了……

提供參考,請多指教!
