高雄、屏東.液晶『電視』、『螢幕』維修~15吋POS機觸控螢幕,啟動後顯示昏暗,隨即暗屏維修~(AF,S,X,P,PIX)

眾『婉君』!大家好~
恭喜各位~又捱過一個可怕的颱風天,大家應該都是相安無事吧?
今天來看一台POS機觸控螢幕的維修,其外觀如底下~
什麼廠牌?我其實也不是很清楚!

外觀周遭,有許多老舊介面,還有網路線的插孔ㄋ~

這是它的故障畫面,啟動後!上半部顯示甚為昏暗~最後就熄滅了…
典型的開機暗屏故障,甚至於可以判定它是面板內部燈管所引起的故障啦~

只是…是否真的是燈管所引起的,這需要拆機查檢以後才能確定!

現在已經看到了面板背光的驅動電路,是為:『高壓板』是也~

我需要找一組燈管PIN口是『大口』的燈管組來測試~

現在你有看到的~
外接的這一組燈管,試點起來亮得不得了……

所以咧……
可以百分百確定,一定是面板內部的燈管出問題!
現在就要來拆解它了~
只是現在我又遇到了大型平板,我常會將這一種貼黏了觸摸玻璃的15吋面板,當作另類的平板來對待啦…,這樣的面板真的比較難拆解說…

這裡已經將原面板內的燈管給解下了~

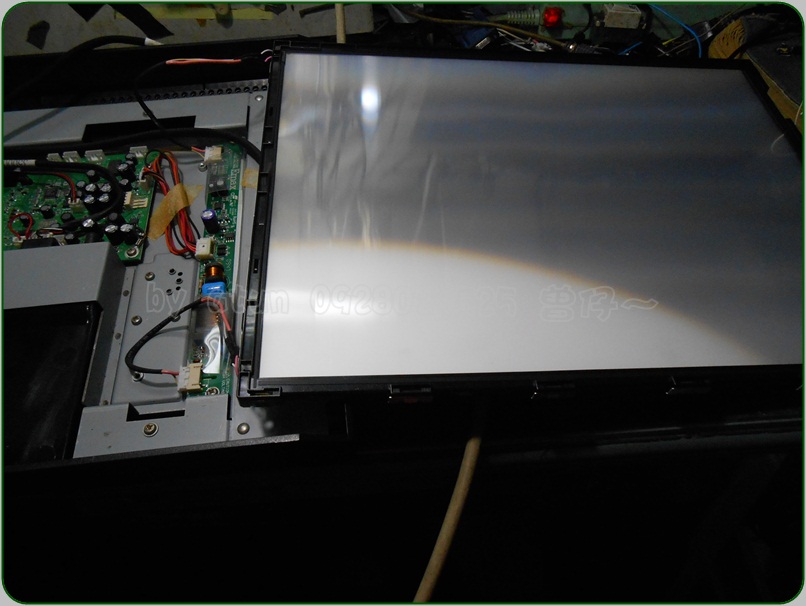

你也可以看到,為何一開始測試的畫面,會是半邊顯示昏暗!這裡可以看到答案~

我已重新再埋入新的燈管~試點了…你看起來覺得如何…?

再度重新組裝回面板~

OK的~亮度已經回復正常~

我經常說:生財器具不能常常出問題,老闆會生氣的,能夠整理、翻新的,在這一次的維修中,一併都做處理囉……,以確保它能夠長久作工,健健康康的為老闆賺錢啦…

這邊是最後整理過後的電路~

突然想到有一個步驟沒有作到~
那就是底下這兩個長邊,沒有給它密封起來,這個在一般飲食店實為重要,你知道是什麼原因嗎?我點到就好啦……

OK的~整機組裝起來測試囉……,非常光鮮亮麗的螢幕又回來了,準備寄回台北悟饕池上飯包總部囉……

提供參考,請多指教!

工作室附近Google街景:

工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

2015-09-26

高雄、屏東.液晶『電視』、『螢幕』維修~LG(樂金)型號:42LP1R,畫面顯示不正常維修~(AF,S,X,P,PIX)

今年歡笑復明年;秋月春風等閒度…
今天起~就是中秋佳節的連續假期,在這美好的時光裡,祝福眾婉君~佳節愉快了…
那麼今天配合佳節,來一篇重量級的好了~
那就是底下圖照:LG(樂金)型號:42LP1R,光看背後照就非常嚇人了…

我必須先在地板上拆解下它的左、右喇叭,否則,實在很難上得了我的工作桌~
不過~話說這一對電視喇叭,要拆解下來好像還挺費事的…有點機關重重……

在未上桌前,看它份量挺重的,我想還是事先在地板上測試一下它的故障狀態,也比較好拍攝它的故障畫面~不然這麼重,一隻手撐著它,一隻手要拍照,好像有點難度!
送電測試了~一切正常可以啟動,也有畫面

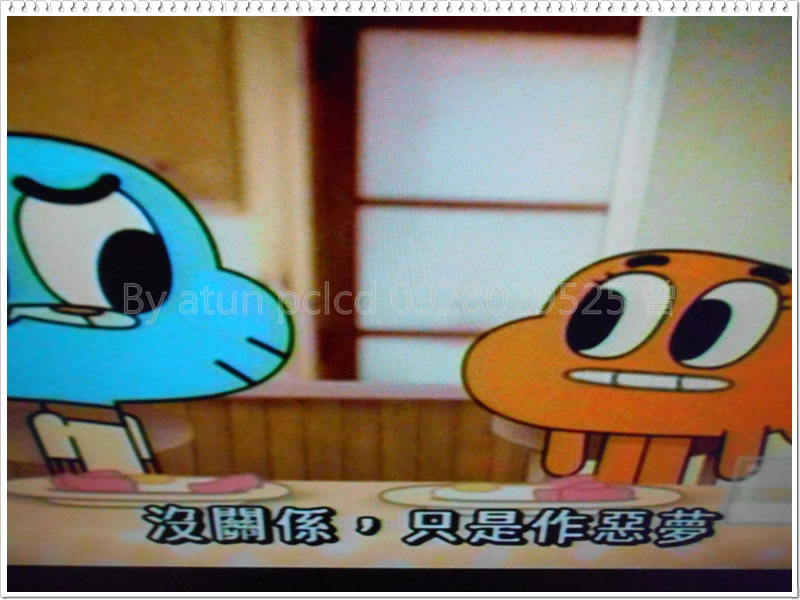

只是近拍它的畫面,你可以看到~
圖框中人頭像臉部是『泛紅』的~

而OSD的音量圖框、OSD的選單圖框,都成了『欄杆式』圖像設計,這些就是本機的故障現象~

來拆機查檢了~

在此~
我又看到了熟悉的維修保固貼~

我必須再解下它那對音箱的金屬支架,不然~後蓋也解不下來…

這台機器不知送修過幾次了…?
我發現所有的固定螺絲都是隨便亂固定的,這樣是很不對的啦…

拆解了老半天~

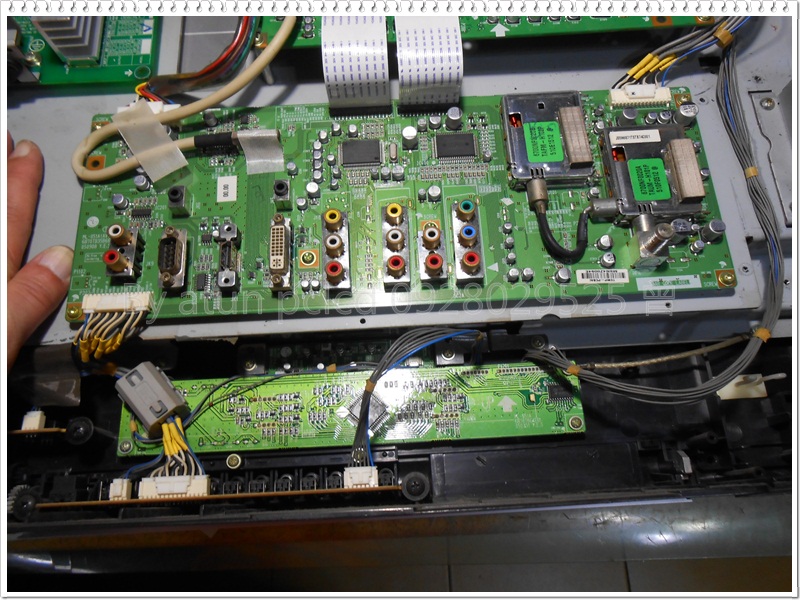

終於將所有的保護蓋通通解下,讓所有電路板得以重見天日!

我突然發覺這一個主板,似乎有點似曾相識!

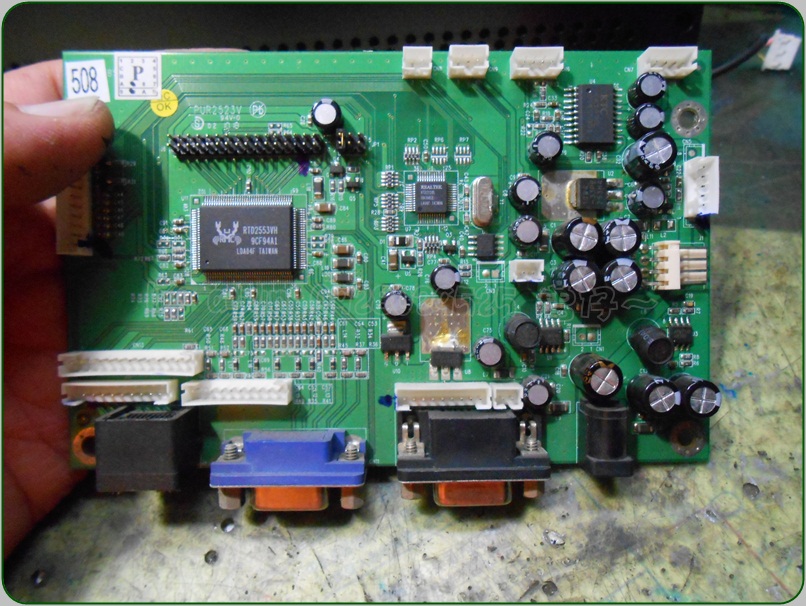

底下是另一塊主機板,不過ㄋ,我忘記它的型號了,只知道都是LG的,它是由破屏機解下,拆解完趕緊就將空機殼送去慈濟了~
現在看來~真是一模一樣!

只差了一個連結PIN不同~
當然它們的韌體也一定是不相同的~

現在在畫素上是否有相同的支援,我其實不是很在乎~

我只是想要區隔問題點到底是在主機板上,還是在主機板後端的電路上~
現在你有看到的~用了破屏機的主板試點的結果,畫面的確不正常,不過,它的OSD圖框顯示是正常的~我就只想知道這個而已啦~

那麼很明顯的~
問題點就出在主機板身上~

我本來也不怎想查檢它的主板~
想說整組連同視訊板給它換上,因為它的視訊板看起來也不是很健康~

只是破屏機的視訊板,又與原機視訊板略為不同~除了無數位訊號輸入外,按鍵板的連結PIN座,也不是很相似~

諸多因素的存在後,只得將原機主板及其視訊板,一一的將其查檢、更替、再整新……

通通處理過後的測試~畫面鮮美了許多~

當然音效圖框,OSD圖框也都能正常的顯示了~

讓它熱機一回後~

這麼厚重的機器,我可不想短期內,又去載回來重修它,你都不知它實在很長、很大又很重,小綠的後座真的放不下,我真的是硬擠進去的啦……
因此~它的電力供應中心,也要解下來整新、補強一下的……

OK了~大概都整理得差不多了…

可以組裝起來測試、燒機了……
文尾再次祝福眾婉君:
『月圓圓;人團圓,闔家都安康,連電視、螢幕也都安康…』哈哈哈哈……

提供參考,請多指教!
