2018-02-26

高雄、屏東.液晶『電視』、『螢幕』維修~BENQ(明基)型號:X46-5500,影像顯示不良維修…(G,S,X,P,PIX)

哈囉~我是曾仔… 大家午安!大家好~
年終於過完了…,收拾心情繼續在工作崗位上奮鬥囉…
今天續來看這一台…,BENQ(明基)型號:X46-5500

這是它的內部電路分佈:

來測試它的故障現象了…
送電啟動OK…,這顯示…是亮起背光…,這還OK…

底下圖框看是正常…,卻又有點不尋常…,有些泛紅…

來看一下…面板邊框上的金屬…,兩側角落都有生鏽現象,依經驗判定有浸水跡象…

解下面板鐵殼邊框…,更加清楚,鏽蝕的痕跡清晰可見…

面板角落有凝結的透明膏狀體,棉花棒沾粘起來是濃稠狀的…,還有黏性…,不過,並沒有味道…?這…是啥東東勒…?

清潔得差不多了…,再度送電測試…

哭了…,還是泛紅….還有些殘影…(上一個影像圖框存在於現有的影像上…)

看來是沒救了…

解除軟排在測試,也是沒有好結果…

經過再三努力…
你看看…,這樣有沒有正常…?

整機組裝測試了…

提供參考,請多指教!

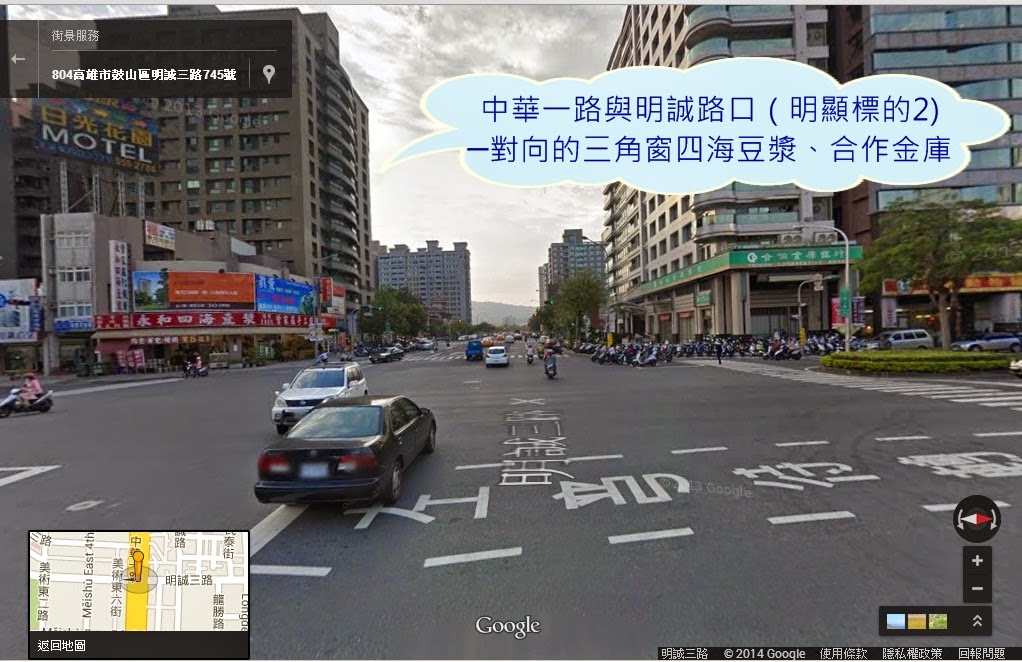

工作室附近Google街景:

工作室地理位置:
維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

2018-02-21

高雄、屏東.液晶『電視』、『螢幕』維修~HERAN(禾聯)型號:HD 37X01,啟動後閃亮一下既暗屏維修…(G,S,X,P,PIX)

哈囉~我是曾仔… 大家午安!大家好~
很快的…,年初三農曆春節假期已經過4天…
繼續來看液晶電視維修…,今天主角:HERAN(禾聯)型號:HD 37X01

這是它的內部電路分佈:

這是它的故障現象:
啟動後,背光有亮起,不過…,一會後就自行熄滅了…

再次同時…,查量背光工作條件是存在的…

十字起子所指的那塊電路,非常有事!

也就是底下這一塊…,背光驅動控制…

商請友人從新竹寄下…

不要緊張…
寄來的是良品,只是被友人拆焊了一只變壓器而已…

補上升壓線圈,尬上機器…
沒有問題,已經驅動點亮了背光……

緊接著…
繼續翻新、補強電供板……

整機組裝…
來調校一下它的背光輸出,以減低一些功耗,期能讓機器延壽命…

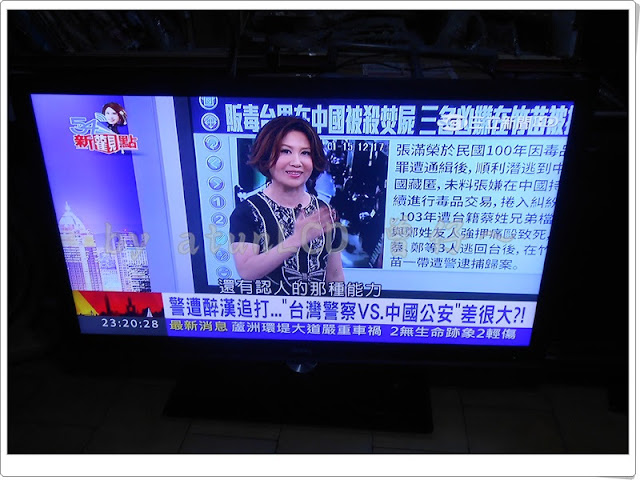

你看看…
Back Light數值為:『5』時,功耗僅有90瓦特,底下的,在最高數值:『14』時,則為近160瓦特的功耗…
這相距在近70瓦特說…,很多ㄋ…可以點亮7個10w的LED燈炮,你要不先看看你家現在點了幾ㄎLED燈炮ㄋ…?

這樣90W的功耗,已經夠亮了啦…

提供參考,請多指教!
