2018-06-25

高雄、屏東.液晶『電視』、『螢幕』維修~VIZIO(瑞軒)型號:V50E,啟動後…,背光閃爍維修…(F,X,P,PIX,S,G)

哈囉~我是曾仔… 大家午安!大家好~
好幾天不見了…,這幾天有些忙碌…
今天來看這一台液晶電視的維修,主角是:VIZIO(瑞軒)型號:V50E

這是它的內部構造…

這是它的故障現象:
送電後,是有閃亮的…,但是不會正常亮起,而最後是熄滅掉的…

來看看…量測一下它的背光迴路…

底下這些數據有些高有些低,代表著…各背光迴路中的電壓是不穩定的…,所以閃爍也就算是正常現象…,不過當然是不能收看的

所以…拆解面板查修燈珠…,已經是在所難免的…
免責聲明一下:拆解面板有損傷玻璃基板風險(亮線、寬帶顯示不良、玻璃基板破損),維修者不負責任的喔

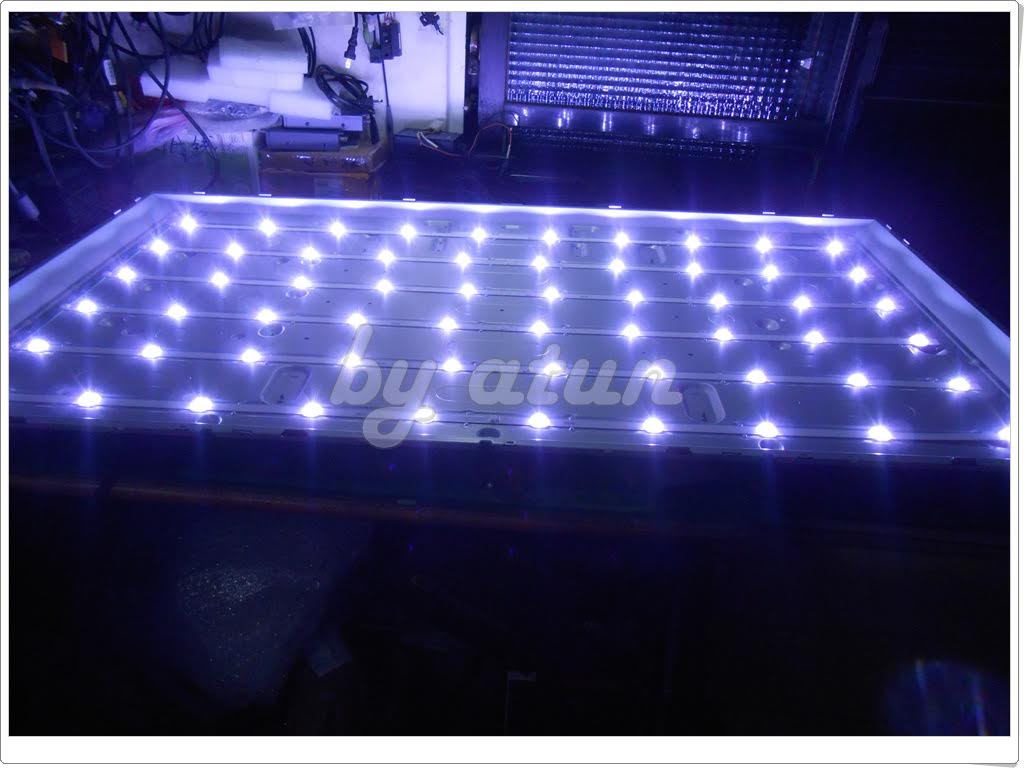

經過一番功夫…終於全部亮起了…

這一處電路板有點焦黃…,來給它補強一下…
拆解面板是費事的…

組裝回面板…

緊接著…要來衰減機器功耗…

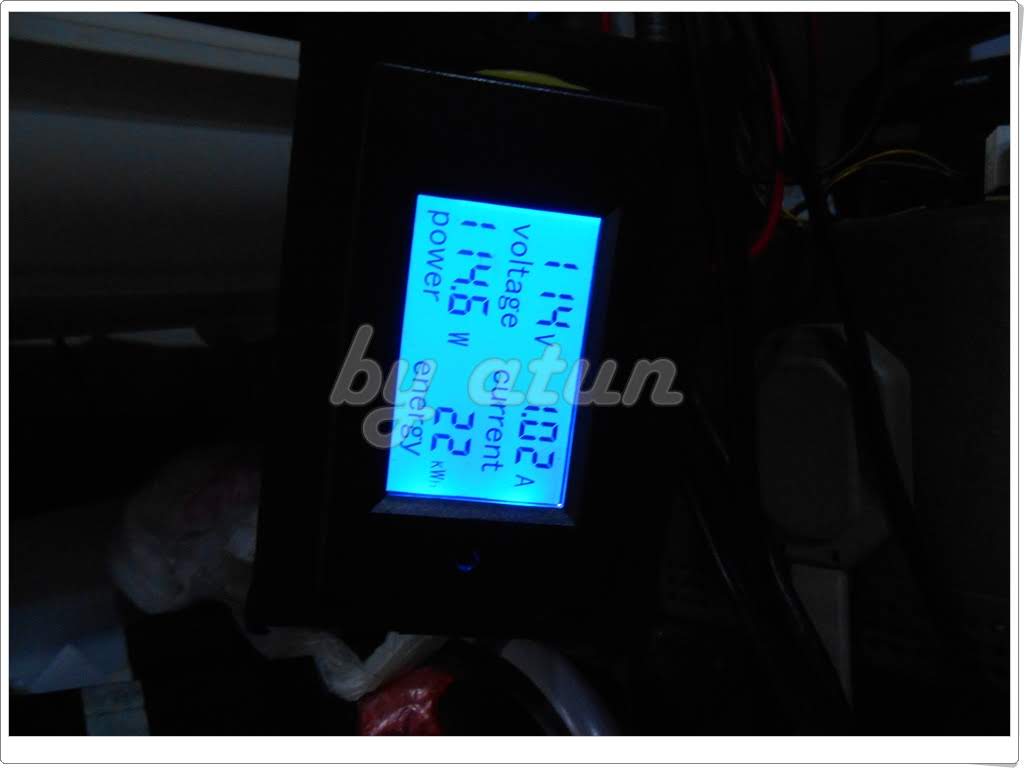

背光數值調降至35,功耗降至70W(有看到的網友,這時應該趕緊拿起遙控器做出必要的動作…),這樣當然還是不夠…

解下PI板…,再給它動動手腳啦…

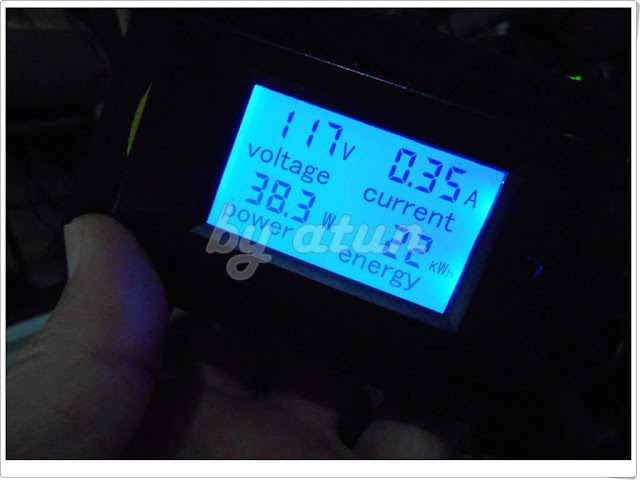

你看看…功耗已經降到38W…

正常亮度收看…,燈珠不要火力全開,死得很快的說…

 提供參考,請多指教!

 工作室附近Google街景:

 工作室地理位置:
 維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請~ 放心送修~安心使用!

2018-06-20

高雄、屏東.液晶『電視』、『螢幕』維修~CHIMEI(奇美)型號:TL-42LX5D 900(TL-42LX500D),啟動後僅亮綠燈號維修…(X,P,PIX,S,G)

哈囉~我是曾仔… 大家午安!大家好~
今天來看這一台電視維修…,主角是:CHIMEI(奇美)型號:TL-42LX5D 900(TL-42LX500D)

這是它的內部電路分佈:

這是它的故障現象,送電後有亮待機紅燈號…,啟動後也有轉變成綠燈號…

這時…應該要亮起背光的…
你有看到的。它並沒有亮起…

查量一下電供板輸出…,除了待機電壓外也均無電壓輸出…

那你會問說…
是不是主板啟動主電源的訊號沒有到來啊…?
底下已經清楚的告訴你,主板有送入主電源的啟動訊號喔…

前些時候…
經常被高壓板拉低電位所蒙蔽…,這回有想到的…,不過ㄋ…,狀況是依舊的…

再來測一個重要的數據…,底下一張是APFC的升壓電位…,很明顯的,,近305V的APFC升壓電位是不足夠的…

解下本機電供板做查修…除錯…

再度尬回機器…
你現在有看到嘛?所有電壓都已經出來了…

所以…
背光能夠亮起…,影像顯示是正常的…

關於奇美的機器,我一直非常不爽…
背蓋螺絲搞出這麼多種規格、尺寸…!借問這個設計群的工程師門,你們到底想要『累屎誰…』

整機組裝…燒機測試了…

 提供參考,請多指教!
