2022-02-28

LG(樂金)型號:43UJ630T,啟動後,影像泛紫!維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕(LCD、LED)維修

大家早安—大家好!

歡迎收看本日液晶電視維修分享,我是—『Kao atunLCD(高雄.阿唐液晶)』曾仔!
底下─
今天的液晶電視維修主角:LG(樂金)型號:43UJ630T


這裡是它的故障現象:
影像是正常的,不過就色澤泛紫,這能看嘛?



我想說:看看人家怎麼設計的,固定螺絲只有少許的小貓兩、三隻!
不過,它還是有壞處!
原因是少了固定螺絲,機殼內部卻多了許多卡榫,新品時卡扣尚有一點彈性,時間一久塑膠硬化後失去彈性,這下又『X』死了!根本動彈不得啊!

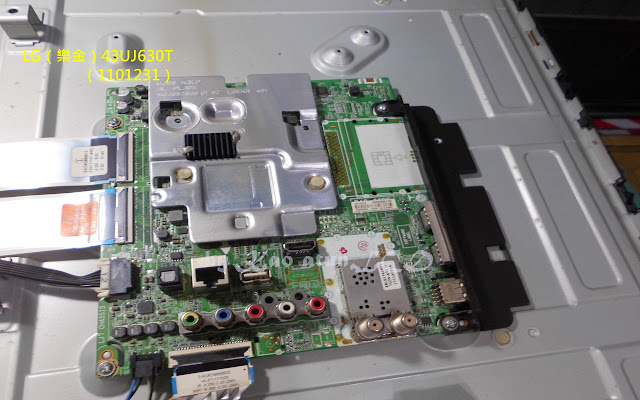

這裡是它內部的電路分佈:




毛小孩的毛髮是無孔不入的!

準備來拆解面板了


這樣的支撐架設計,讓人讚譽有加,太完美了

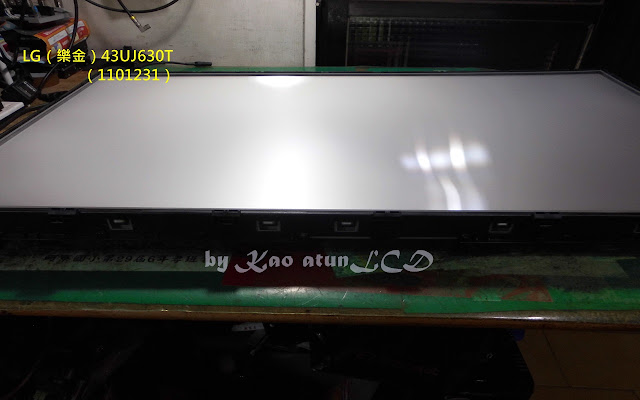

再一次的試點!
讓各位知道為何影像會泛紫,罪魁禍首,各位應該是一目了然!

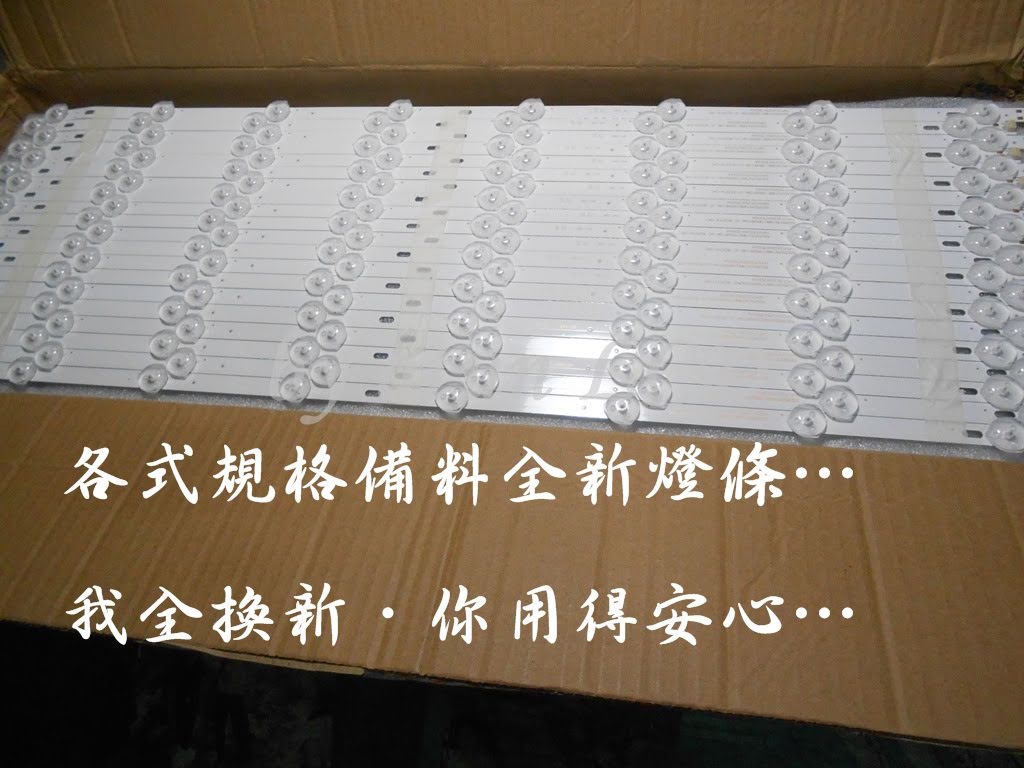

不用多說,全部砍掉!重煉!

這是換裝全新燈條後的功率數值,很高ㄟ…

在比對一下換裝前後的照片:



再比對一下!換裝前後的影像:


真ㄟ…啊甲ㄟ!才18W,好像不可能,這可能是在調理中的數據

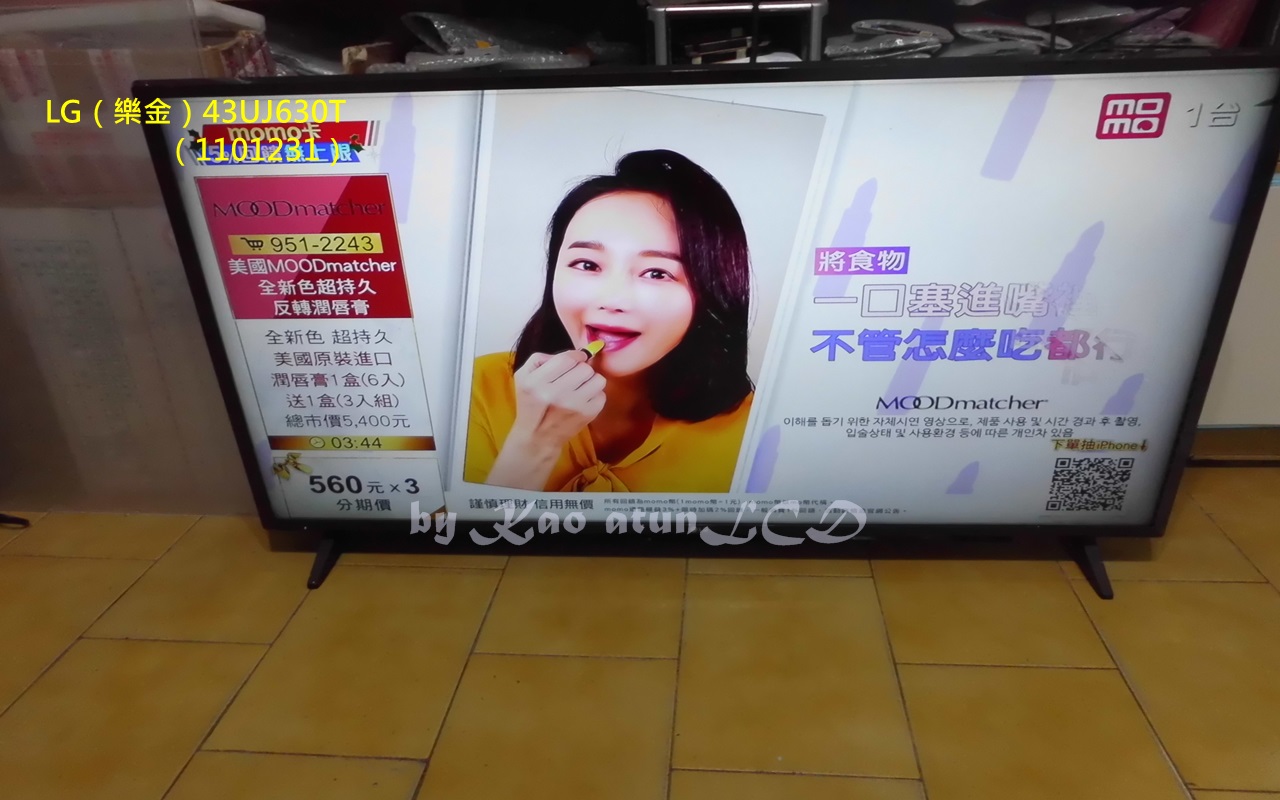

適當調理後,已經完全可以接受了!

整機組裝,熱機收工!



提供參考,請多指教!









工作室附近Google街景:






工作室地理位置:


維修收送專線:(07)5531525;0928029525 曾仔~
本工作室更換零件,一律採用 ─ Nippon Chime-Con(NCC)日系無鉛零件!
敬請—放心送修!安心使用!

2022-02-27

LG(樂金)型號:32LV3400,送電啟動後,不亮屏也無聲音,維修!高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕(LCD、LED)維修

大家早安—大家好!

歡迎收看本日液晶電視維修分享,我是—『Kao atunLCD(高雄.阿唐液晶)』曾仔!
底下─
今天液晶電視維修主角:LG(樂金)型號:32LV3400

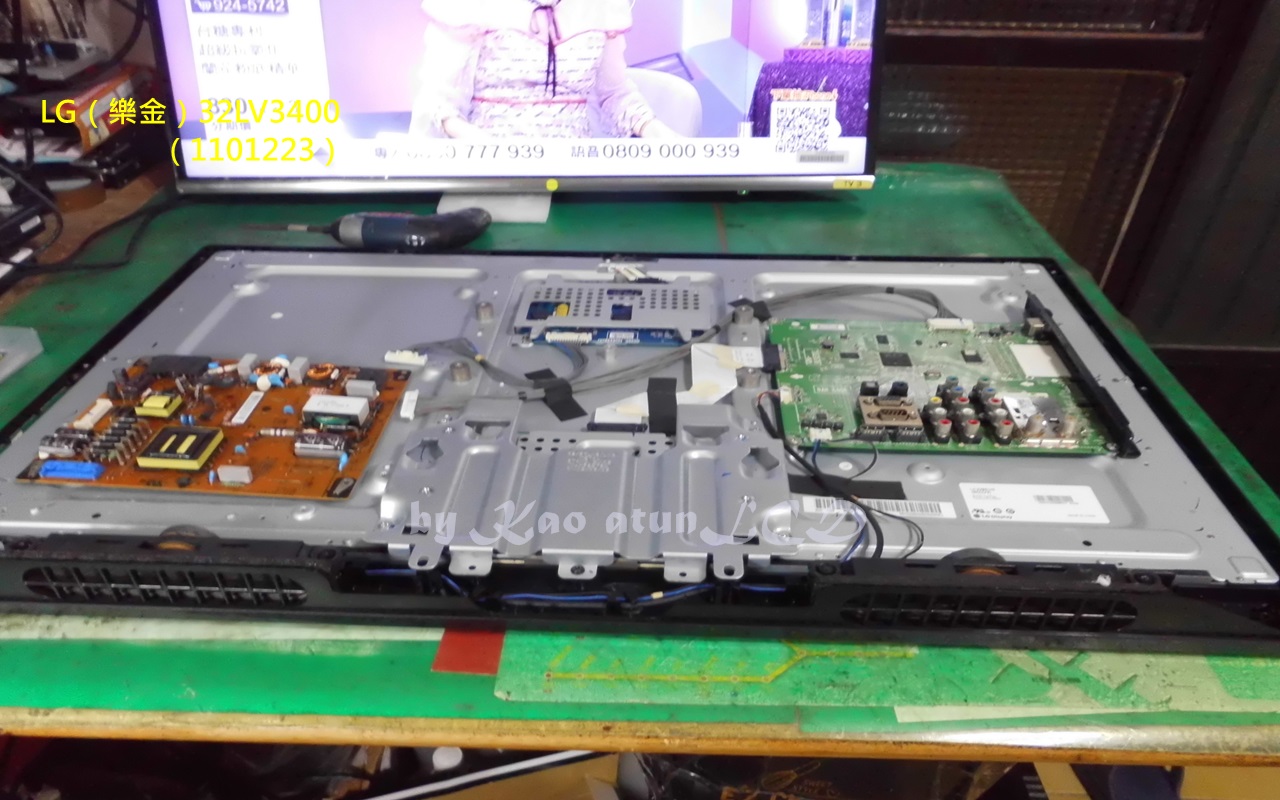

這裡是它的內部電路分佈:




送電後─
功率數值有歸零,待機電壓輸出是正常的!



也可以啟動!
只是啟動後,背光並沒有亮起,功率數值僅僅吃下5W,明顯不正常?


電錶陣仗給它擺出來─
很明顯的,剛剛的待機電壓:DC3.49V繼續存在,主板已有送出啟動訊號:DC3.38V,而且電供PFC也已升壓398V,這也是正常。
那麼最一個主電位,理當輸出!現在看來是『0』電位!

萬夫所指─
看起來電供板是出了問題了?是吧?

那麼─
我們來解下電供板,好好的參詳一番!

哈!這下苦笑了ㄟ─
拆下的電供板,尬上燈泡負載電盤一測!果然如先前心中的『?』如出一轍!
電供板並沒有故障,剛剛電錶量測的『0『』數值,現在已經測得DC24V,
這樣就能解釋為何電視背光沒有亮起的原因了!因為DC24V是背光的工作電壓,沒了工作電壓背光當然無法亮起!

重新將電供尬回機器,現在需要再來查檢其他部位是否有短路,以至於拉低了DC24V?

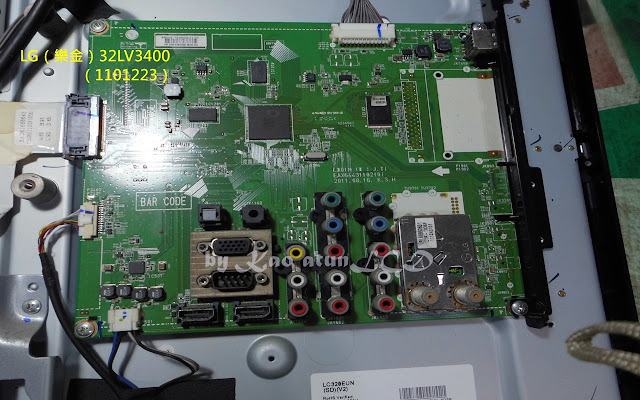

在再經過對主機板的盤查,除綽、與更替!
已經可以讓電視背光啟動亮起!

影像正常,熱機收工!


提供參考,請多指教!
