各位早安！
今天來看一台19吋的BenQ（明基)LCD，型號是：FP93V，我都叫它『小白』，另外有一型號：FP93VW，那就叫它『寬小白』好了，在前一些時候，經常都有北部的網友，寄件南下來維修說，最近較少遇見它了（還是有，比較稀疏！）
來看看這台～阿！你怎麼一下子就拆到這個裡面來～
不是的～是主人就拿著這樣的狀態過來～
ㄡㄡ！又是一件如標題所述：『DIY手下亡魂』嗎？
我這邊紀錄了一些『DIY手下亡魂』實例，各位可以連結去看看～如：
話說～這『亡魂！』，應該都是不能修復的才對，其實我是講得比較驚悚一點而以啦～
那麼就繼續來看這第5篇～DIY維修手下亡魂PART Ⅴ～

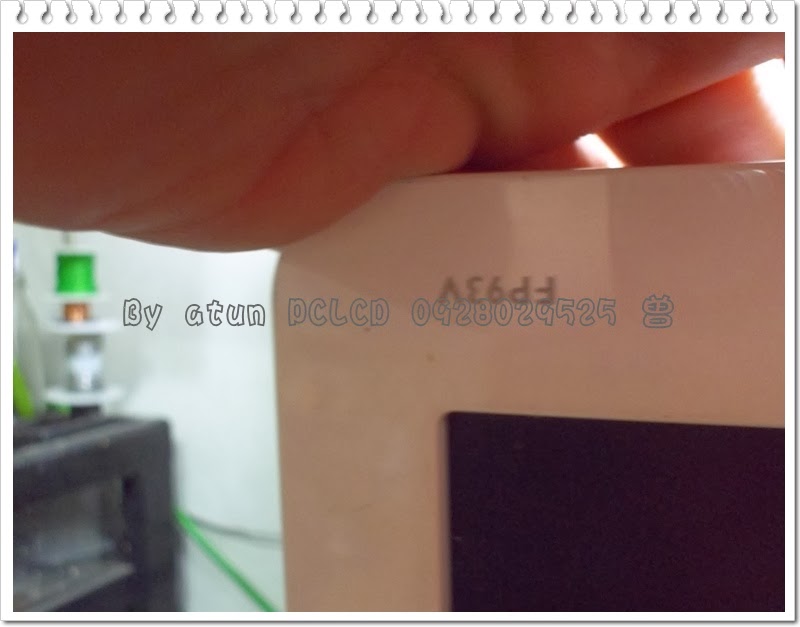

主角～BenQ（明基）型號：FP93V，純白機殼！高雅時尚！
舊主人！送給了新的主人～新主人一路DIY維修～更新～
你可以看到，所有大大小小的濾波都已更新為大『A』的零件！
連這兩ㄎ（黃色的）0.22μF的也更新了，而且看來那些晶體，好像也都更新了～結果……
結果～依然還是閃爍一下就熄滅！只剩下亮起的電源指示綠燈～
這就傷腦筋囉～是燈管嗎？
我有這一類相同的BenQ（明基）PI板，來給它試點看看？順便看一下新主人，那個小C容值有沒有換錯！
結果！你是有看到了～並非燈管出問題！

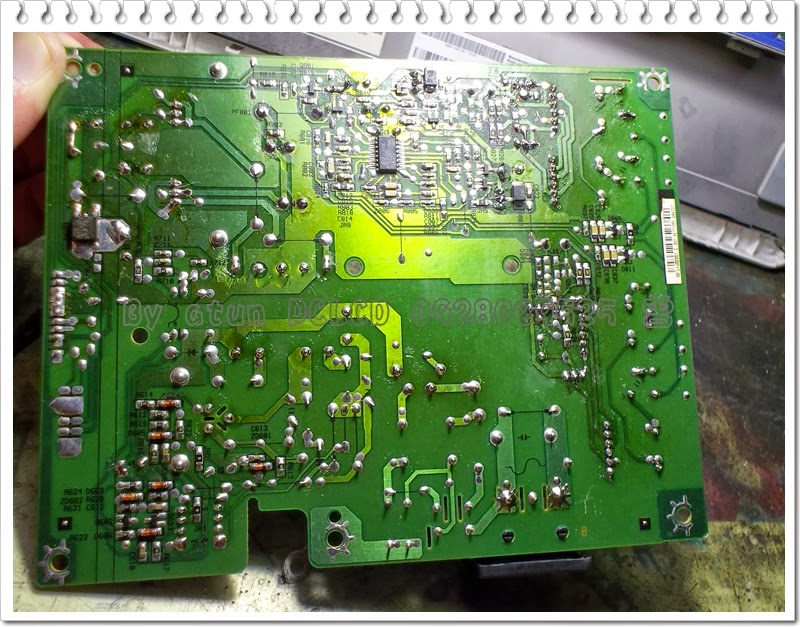

那麼就開始來查檢原機PI板～先來查檢背部焊點！
這底下幾張～
你應該都有看到，一些焊點的銅箔都已損壞～
有一ㄎ0.22μ的小黃，因為…所以…，就把它架高了起來～這個得再更換，一回完修怕太高了，影響了防塵蓋的安裝～
經過我一番修修補補～原先會跳動，甚至於會衰減的電位已經恢復正常～
所以ㄋ～也可以看到背光已經亮起！也有無訊號輸入的LOGO出現！
完修了嗎？

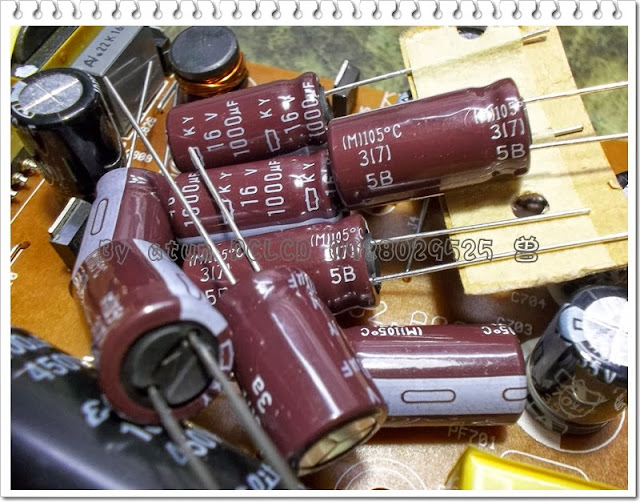

當然不行！再來要將新主人剛剛換上的那些大『A』仔，通通再更新為NCC KY系列日系無鉛元件！不要說我浪費啦！這個NCC～KY不是說用不壞的，只是！真的『卡有凍頭！』嘛～你要是喜歡換大『A』仔，你可以說一聲，我…樂意得很ㄡ～
再將剛剛上頭，背板未補的焊點繼續補足～
這就是最終完整修復的PI板～這樣就可以交差囉！
後記！
由於當時的狀況，新主人已經DIY到沒步數了吧？不死心！再加買一塊公用高壓驅動板，準備把原板高壓部位砍掉重煉！因為一直都是送電後，閃爍一下就熄滅！（也就是網路上，所盛傳 ─ 高壓部位有問題的現象ㄡ？）結果～～～～
新主人納悶了？換上它還是無效ㄋ！
那我來幫新主人測試一下！公板的它，到底是好是壞？
找來一塊很早期的液晶驅動主板，這樣我可以使用它轉換出的幾種其他電壓，如5V、3.3V、甚至於1.8V，不過我只需要一個DC12V及一個啟動的信號：DC5V就OK！
將高壓公板與驅動主板找到適當的腳位於以接合～
不管你是多麼的熟手，還是測量一下Vin的對地阻值，以免…
所以ㄋ～新主人買的高壓驅動公板也是好的喔～我還特地接上22吋長的燈管來測試ㄡ～
許多機台的故障現像雖然相同，但是！不一定都是相同的故障點，還是得查檢後才能知曉故障點的所在，你也不必在來電詢問的當下，就問我這是電容壞掉造成的嗎（像本例，換了一堆還是沒好對不對～）？
呼呼～我既不是『神』～也不是『仙』～！還沒拆機查檢怎會知道ㄋ？要是那麼『神』，簽一隻牌～不就得了～我還修螢幕幹麼？呵呵～～～
提供參考，請多指教！
