各位早～
今天來看一台平板電腦液晶破裂更新維修～
這個在先前有一篇文章的前提，我有大略的小提一下，如：液晶電視維修～BenQ（明基）型號：SH4242，畫面顯示不良，每個影像～膚色都『綠』了～
在下所提的，就是本篇的主角，ASUS K001，這台明明機殼的標貼型號是叫做：K001，可是主人卻跟我說，它的機種名稱叫：ME301T，我詢問了主人，他也說不出個所以然，總之～就不知該叫它什麼好？
底下是它的外觀照：
順便介紹一下新購的放大鏡，它好像只有4倍的放大效果，先前不是太留意它的照明，結果使用起來很差（因為它只用了一顆小小燈炮），那天搞了一台叫什麼『探測器上的一個顯示器』，那台是使用『LED』當背光的，於是乎～我就將剩餘的LED來給它植入，那個放大鏡的照明就升級了，改得不是很專業，不過～超亮的說～
來查檢一下，平板周遭受傷害的程度，一切都沒事，就僅一個角落，受到撞擊有了一點點小凹痕，但是！這不液晶破裂的要害處～
據主人說，是因為放在車上給太陽公公曬爆了的，就跟這個實例是相同的原因所造成，如：平板電腦維修～ASUS（華碩）型號：TF300T（白），液晶屏破裂更新維修～
因此各位平板的使用者們，你們不得不防啊～
來拆機查檢它的液晶屏型號～順便一窺本平板內部的概況～
我看到這個位置～已經傻眼了～心中也開始暗自叫『苦』～害啊！從這面好像解不下面板～
再將所有的電路模組統統拆解完畢～
這裡就是僅剩的液晶與觸摸，以及它固定框架～
真正『死』啊啦～
不得其門而入，從背後根本拆不了液晶屏ㄋ～哭哭～
這個情況，跟當時在拆卸TF101時，是相同的狀況～
所以～你該知道為何TF101，無論你壞在那一邊，我都會跟你說這個需要換總成啦～
跟主人商量過後，決定從正門入侵，也就是要先拆卸本機的觸摸屏，再解它的液晶，這樣才能更換它的面板啊～不是嗎？
但是～你知道的，誰也沒把握，你在拆卸觸屏時，不會把觸屏給搞砸了，你有把握嗎？你敢跟客戶百分之百的保證嗎？我啊～是不敢啦，所以跟主人講的就是這個，萬一栽在觸屏的手上，你就到原廠換總成（其實主人早送過原廠了，當然是要換總成的），主人就是不想花售價一半的金額去換總成，才送來我這，看看能不能單一更換的～
道理很簡單～有拆成功，主人省錢，我也有點coco可收，皆大歡喜～不是嗎？
於是乎～就有了底下這個固定框架的圖照～
這是……？
是的～這個就是本機器的骨架，靠著它～上方銜接了液晶、觸摸總成，下方上鎖了電路模組與背蓋～
先給電路模組充電～
拆解的工作還沒有結束喔～緊接著繼續要來分離觸屏與它的破液晶，破的沒解下來，如何再上新的ㄋ？
終於將它們哥倆給分開了
這裡有個未來的問題，今天要是觸屏破裂，要單一更換觸屏，我覺得會是一個頭兩個大的大問題喔～
這是解下的破液晶～與以前解下TF300T的液晶做個比較，厚度僅有TF300T的一半，你說說看，剛剛上頭的那個大問題，該如何是好？怎麼有辦法來完整的解下它的液晶ㄋ？？？
這個就是僅剩的單一觸摸，是好是壞還不知ㄋ？

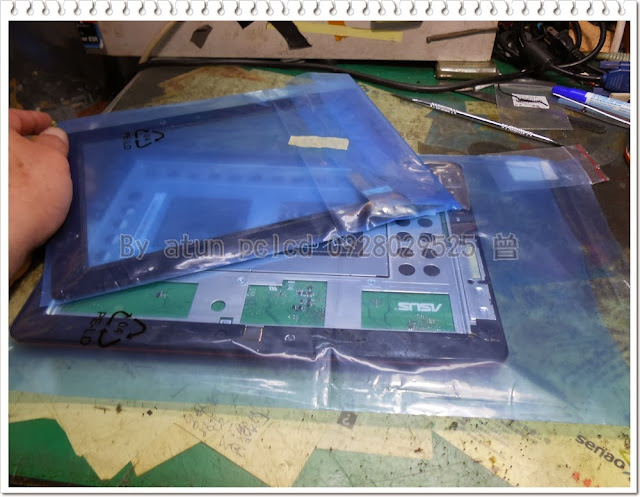

液晶訂貨了，全部都先給它保存起來，靜候佳音囉～
新訂貨的液晶已經到來～要準備來尬回新液晶囉～
都能開到桌面了，當然是OK的～觸屏是安然無恙的啦～真是替主人高興，也為自己喝采一下囉～拍拍手～～～～
