高雄、屏東．液晶『電視』、『螢幕』維修～CHIMEI（奇美）型號：CMV745A，送電無反應維修！（AF，S，P，PIX，X）

咱～親愛ㄟ眾網友，大家好～
今天再來看一台液晶的維修，如標題所述～
你一定會問，這個年代誰還在用17吋的螢幕啊？有的～
通常都是營業場所，就於空間上的限制，不得不繼續使用，或維修它～
所以～來看看這台的維修過程～
底下是它的外觀照，這型還有大一號的19吋機種，外觀是一模一樣的～

所以～本機是『A＋1百貨』的工具機～

這是它的故障現象，送電了～一點作動都沒有？所以～按鍵當然沒有作用，跟前一個ASUS VE228的維修實例是相同的故障現象～

機器拆了～也看到了內部電路概況～
可是～卻沒有任何異樣的地方～

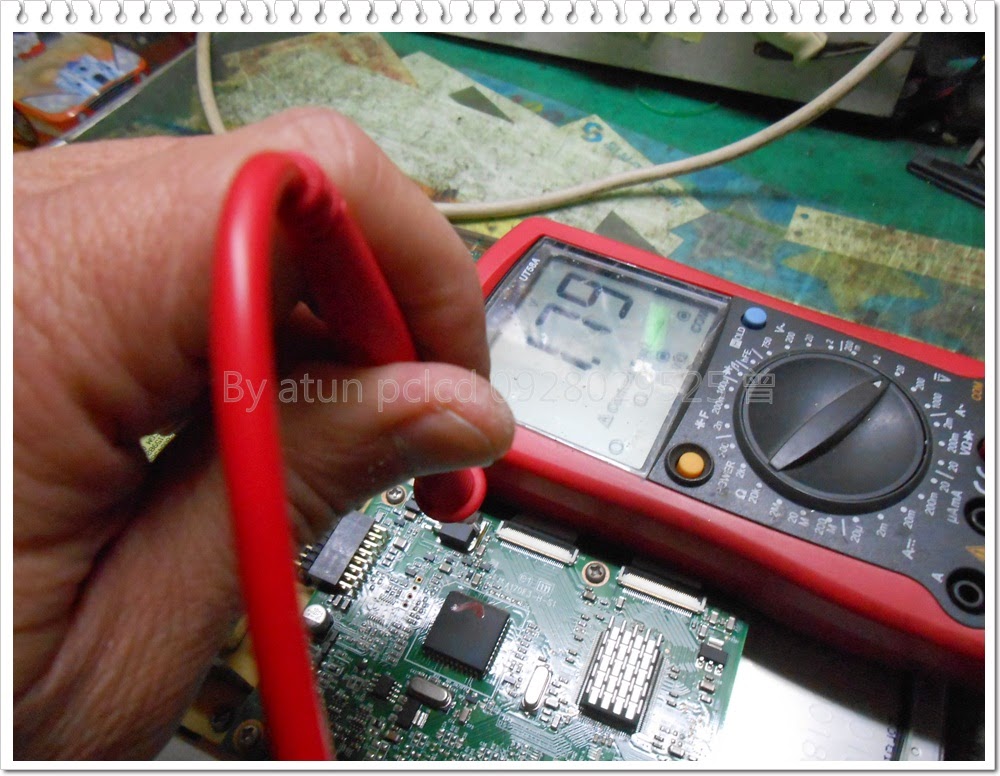

送入電壓，來給它實際測量一下～
電壓初步測量起來都有咧～

只是～你會看到它，有一些輕微的浮動，會輕微的下降一些些……，才再度上升～

那～這是PI板電源不給力ㄋ？還是主板有零件漏電？
先來試換一塊相同型態的PI板，馬上區別？

你有看到的～
更替後～一送電一切都是OK的～

那麼～原機的PI板，不就是本機器故障問題的所在囉？
再仔細的瞧瞧，本機PI板有被更換過兩ㄎ電容，應該要將全數非KY系列的元件，通通要更替的…才對！當年僅更替故障元件，並不能使機器更長久時間的為您服役～（你給誰維修？真的要三思…三思…）

我已經全數再將其更替了～也加強了背部焊點～

這回再度將原PI板尬入機器，卻也不見其有亮起背光，而指示燈雖有亮！卻只是僅變化成這樣的狀態而已，如：CHIMEI（奇美）型號：CMV745A，電源燈閃爍不停！

在這個當下，除了僅看見閃爍的指示燈外，我還聽到一個微弱的～急促的『呼吸聲音』，哈哈～又打錯了，是一個頻率很快『滴、滴、滴…』的那種微弱聲音…？

那是…『PWM』啟動的聲音ㄋ，阿～怎麼這麼急促的頻率？

慘啊～我不就是僅換了一些該換的零件而已嘛…？怎麼～『越修越大康』

我斷開保險絲，去除高壓部位漏電的疑慮，ㄎ！不行！『呼吸急促聲音』更加的快速～

顯然～與高壓部位無關！

那是『PWM』自己本體問題嗎？
我已再度更替了一ㄎ，還把銅箔焊點搞斷了ㄋ（IC底下有固定膠）～可惜依然是無效的～

我花了許多時間～查找不良的元件～
這裡是排除故障點後的測試狀況～終於給它原板搞定囉板～

整機組裝預熱試機～

提供參考，請多指教！
