高雄、屏東．液晶『電視』、『螢幕』維修～CHIMEI（奇美）型號：T38A，啟動後指示燈不亮！卻顯示白屏且無法關機維修～（AF，X，P，PIX，S）

咱…親愛的眾網友～大家好！
唉…～唉…～
實在是非常不幸的消息，咱高雄氣爆的死亡人數，又再多增加了一名，在經過近個把月的搶救治療，終究抵擋不住死神的招喚，但願死者安息，家屬節哀…
今天來看一台液晶的維修，其實它可以分類到我常在PO的那一個系列裡，是什麼系列ㄋ…？
當然就是『DIY手下亡魂』系列裡的成員之一…，一起來看看它是怎樣的狀況～
本篇主角～CHIMEI（奇美）型號：T38A

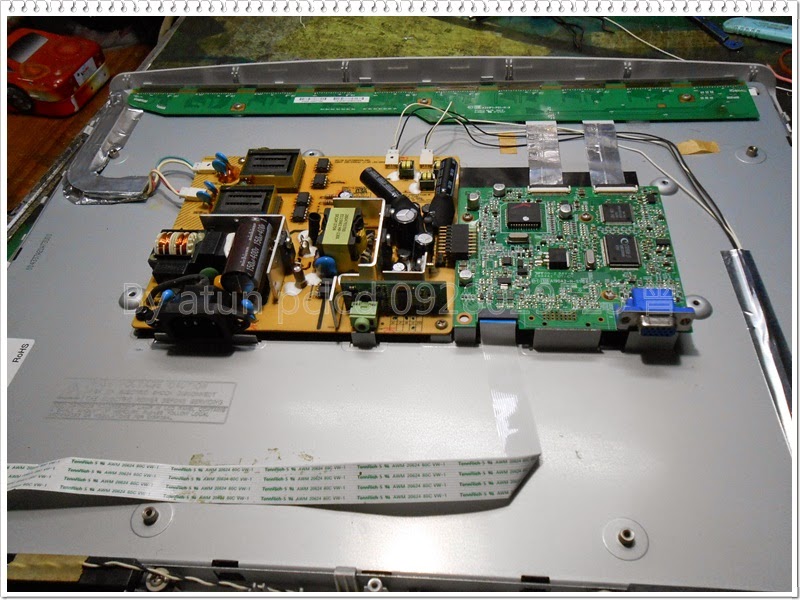

在拆解中…，當然知道這已經被動手維修過～
只是不知～怎麼會是如此誇張～

雖使用同規格零件，但是外觀相差甚多，由於高度受到限制，於是乎，便焊接成如下的這等模樣～
其實零件躺著也不打緊，『姿勢壞！毋要緊啦～』但是～背後的焊點不能焊接成像被蟲蛀過得樣子啦～

我當然不會再延用原機器的PI板（以後有空檔再整理它），找一塊自家整新過的PI板來給它尬上，先排除PI板的所有問題再說…

尬上自家PI板後，當然還是無法排除故障現象，狀況依舊是白屏（再加指示燈不亮），當時一直無法得知是面板出問題，還是主板有問題，不過以指示燈不亮的狀態，及拆換的狀態來說，還是以先更替主板來測試為優先～

你知道的，CHIMEI的面板，自成一格，需要使用相同的廠牌的主板來做測試～

底下是我完修機器交差後，所模擬的故障狀態～因為完修後我就懶得再拆卸一遍它們的信號排線，因為那些信號排線經不起一而再、再而三的插拔說…

所以…我本來是要用原機的PI板加上主板來模擬的，又因原PI板其燈管出PIN不同，我也懶得再翻找那一類的背光模組來試點，所以把PI板再換一組來做測試，因為重點還是在主板身上啦～

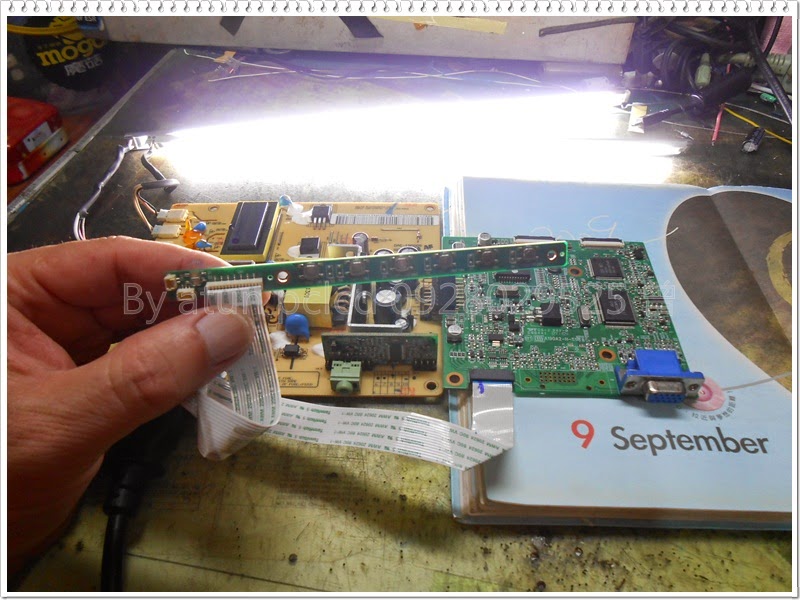

好的～那現在就來試測，模擬出原機器的故障現象～

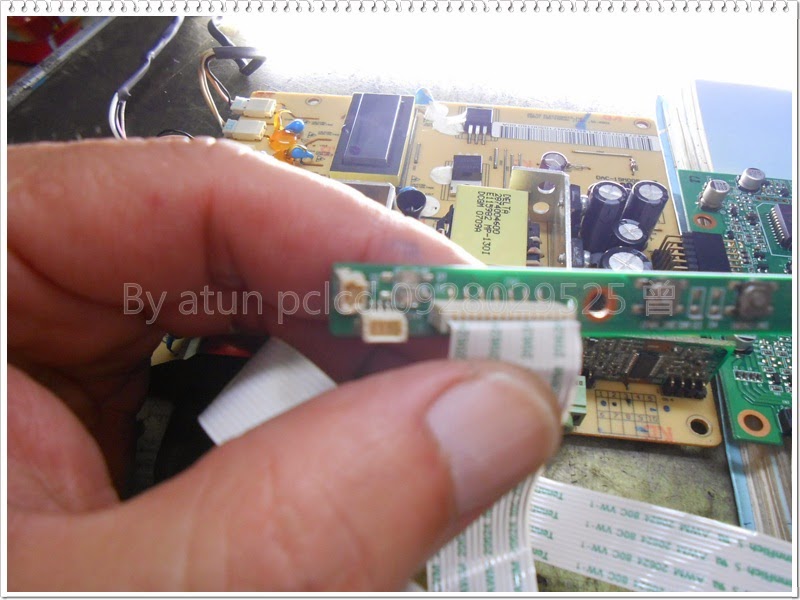

送電後就自動亮背光（不再熄滅），而且指示燈並沒有亮起，現在還沒有送訊號說…
該亮的不亮！不該亮的卻一直亮著不熄滅～真正是低『裝笑為～』

所以～上述的情形就是本機器的故障狀態啦～

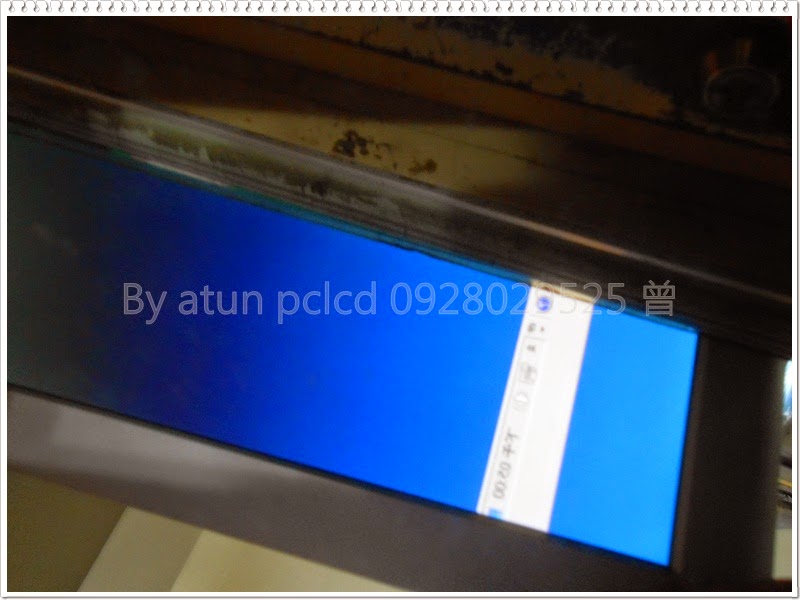

ㄟ～啊現在看底下圖照不是亮了嗎？而且也有訊號？
其實～這是最上頭說過，要以另一塊主板來測試，所測出來的顯示效果，你可以看出，因為韌體不同，畫面當然無法正常顯示於全螢幕，我也不知我用來測試的主板，是那一款螢幕的韌體，只知道現在測試的結果，指示燈有正常動作，也知道面板是OK的囉～

T38A是20吋的面板，這一類的韌體少之又少…我一直試點存檔的程序，從奇美的寫到優派的～終於找到一款相同支援畫素的韌體，雖然支援畫素對了，可惜～我卻發現它的按鍵功能有些不相容，沒了上、下鍵功能～真的是沒轍…
來向奇萊兄求救一下～看看有無相同款式的主板，這下…只有等待囉…

等待的滋味是痛苦的～除了等…
還是要繼續查找相關資料～終於～還是在陳年資料夾中，找到一款20吋（優派）的～

真正是『皇天不負苦心人』說…

所以ㄋ～現在功能都OK啦～就只是奇美的螢幕，尬上優派的韌體，這樣而已啦～
當然一切功能鍵，通通都是可以正常使用的啦…」

留下的本機器主板與PI板，下回遇到T38A時再來做處理了～

提供參考，請多指教！
