高雄、屏東．液晶『電視』、『螢幕』維修～被它搞得『死去活來！』的BenQ（明基）型號：FP91GX，送電無反應維修！（X，P，PIX，S，AF）

咱…親愛的眾網友～大家好！
關於這台螢幕，在一接觸到它測量後，我怎麼覺得對它好像不陌生，當時有網友在論壇發問求救，而在我事後查量中，越查量越覺得種種跡象，怎麼如此相似，且又是FP91GX的型號，這…天底下那有這麼剛好的事情ㄋ…，讓我們一起來看下去…

本篇主角：BenQ（明基）型號：FP91GX外觀：

這是它的故障現象：送電了～指示燈沒有亮起！

拆解中我知道，這已經自我拆解過～

指示燈不亮！
先查檢看看，主板電壓有沒有到位？
電壓是都有來到主板，但是～電位都不足夠！

解下PI板PIN口，再度測量，耶～電壓都足夠啊？這下就奇怪了…？

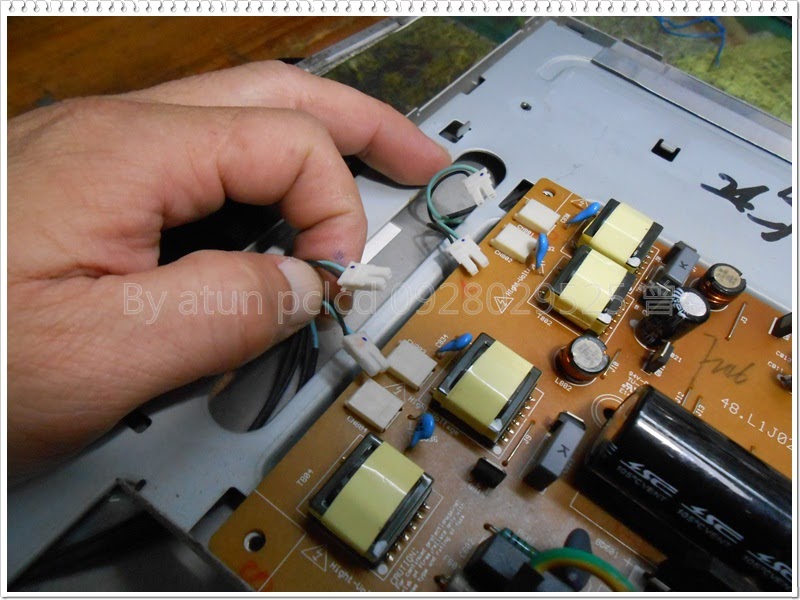

先做負載的解除，不送入面板，也不送入背光～再做測試？
也還是沒有亮起指示燈！

我先猜測，可能主板晶片有受損～

所以～先斷開進入主板的電壓的電感，查量結果：電壓依然是不足？
看來與主晶片無關～

那～是這一ㄎ壓降穩壓管有問題嗎？
我再將穩壓管給解除，沒用的，電壓還是不足～

既然都與主板無關～
那麼取來自制的測試板測試看看，這可是百分百BenQPI板改裝的ㄋ，保證合適的啦～

本來～它的輸出PIN已經被我解除，為了測試上回那台小白，特地又給它加上，今日又可以派上用場，真是方便！

尬上自製板測量後，主板所需的電壓，3.3V及5V都是穩定的狀態！

所以～
趕緊把降壓管及電感重新焊回～

OK的啦～電源指示燈已經亮起，顯示也是正常的～

所以～可以肯定的說，問題都出在這一塊PI板，而且是出在電源的部位，因為後來也將通往高壓部位的保險絲斷開了～也還是這樣…
你也可以看到主人在論壇求助後，好心的大大們，教導他更換了PI板上的所有大大小小（連大筒也更新了）的電容，也更換了所有的按鍵～你看有效嗎？當然是……『徒勞無功～』啦

來看看主人動過的PI板，許多焊點銅箔都壞掉了，老實說，這類PI板的銅箔，真的經不起摧殘的（等一下你就會知道）～

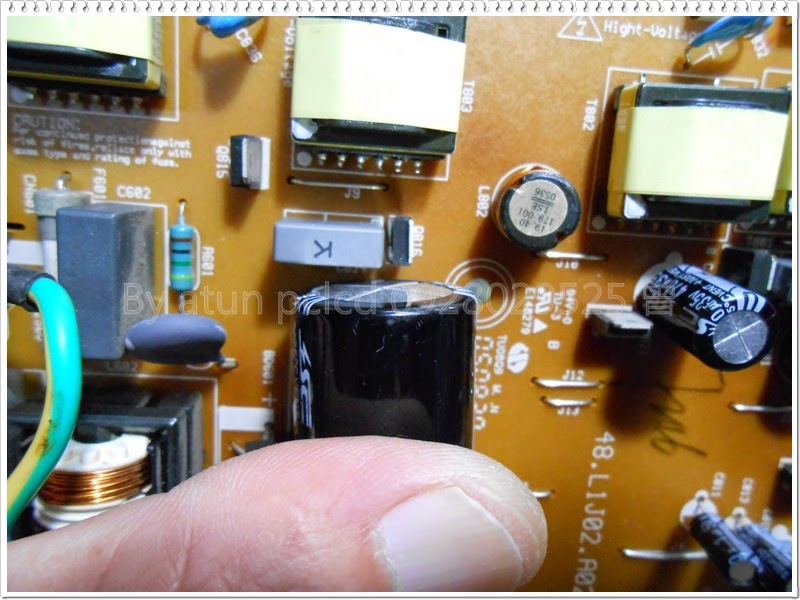

這一ㄎ，高壓大桶濾波，主人說是換新的了，不過～我總覺得它有點微微凸起…，不是很正常？我把它更新了～不過～是無效的…！

再來這一ㄎ變壓器的接腳，你看看受潮生鏽得很厲害，，該不會是它有某種程度的『銹逗』吧？

換一ㄎ試看看？
你有看到的，它還是電壓不足，乎…真正『輸』伊～

所以～指示燈還是無法亮起～

再來～這ㄎ『PWM』也是受潮生鏽嚴重！再換也沒有效～

這個電壓位準產生器，也受潮生鏽，再換也還是沒效！

在這時我才察覺，這一ㄎ螢幕，怎麼到處都生鏽？該不會是回收場淋過雨，主人買回的吧？

最後！
我將所有重點、非重點都已更替過了，無效！就是無效！
無奈的只好換上另一片PI板頂替～

這當然是OK的…？

我又重新再矯正主人所更替的按鍵位置，因為位置有問題，距離造成有些按鍵接觸不良，或是接觸太近，變成無動作！

我這時又發現一條水流的痕跡，到底它泡水泡得多麼的嚴重啊…？

那一夜～我讓它冷、熱交替預熱，至少也5～6小時，我擔心它的主板也有某種程度上的『銹逗』，然而一切都是相安無事的～

隔天～
我準備打電話通知客戶取件，想說再來送電測試看看～
結果～電源燈並沒有亮起（我已設定送電既啟動電源），再過一回～『碰』的一聲，整個機器的通風孔，都冒出白煙（至少持續幾秒鐘），我當場愣住，沒反應過來，不然應該把它拍攝下來才對，跟當時高雄氣爆未發生前，人孔蓋冒出白煙是一樣的狀況～
事後！我拆解了機器，是一ㄎ35V/470μF的電容被炸開，電解液爆炸噴濺出來～

這下真的奇怪了……？我實在搞不懂，昨天夜晚起，明明熱機好好的說…怎麼隔了一夜～它突然爆炸，血水（電解液）四濺ㄋ？
是這個隔熱墊有短路嗎？還是我擔心的主板，真的出問題…？？？

原機主板還沒解除問題點，這下又損兵折了將，自己的PI板也宣告燒毀（底下會解說…）～機器卻還沒搞定～
靠～真正是滴做『面子』ㄟ啦～
再換一組，原機主板，在未查明原因之前，我也不敢再用！

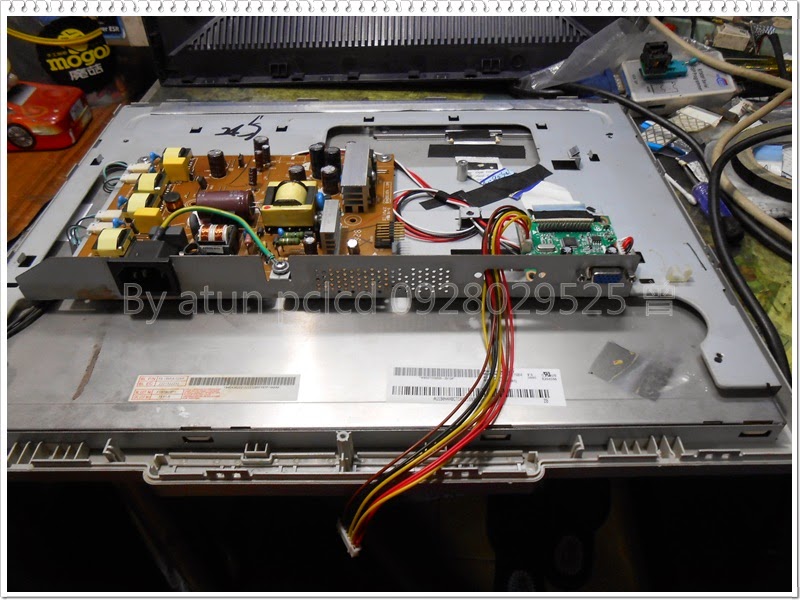

於是乎～給它尬入公用驅動板～
終於～夢魘…
得以解除，也完工交差了～

在事後～
我其實一有空檔，就把那一塊泡過水的PI板拿出來查檢（我曾經將它擱置在駕駛座儀錶板上方曝曬，我把汽車當烤箱，效果不錯說～），我真的是被它搞死了啦～一直沒有好的結果出來，所以這一篇維修文也就一直無法發表出來…
來～來～來～如今～我終於破除夢魘，它終於可以點亮指示燈～

也可點亮面板（正常顯示）！
話說這面板偏光膜本來是好的，沒想到～多時（很久了）沒用後，竟然～偏光膜已經壞了～

是不是原機器的PI板，紅色框框內，保有原主人所更替的兩ㄎ『閃電牌』小C，可以作為證明～

真是好不容易啊～

這一ㄎ『稽納』！就是本PI板的罪魁禍首～它是設計在電壓回朔的電路上的～

你看！我現在實測它的結果，它依然是查量不出所以然，因為量測起來是好的～不是嗎？根本量測不出好、壞說？真正上板工作後才能見真章啦～

昨夜裡～搞定了泡水板後！我想說趁勝追擊，也來搞定那一塊爆炸的PI板…現在你是看到了，我也已將它搞定～
乎～你都不知當時的情況…
在爆炸後，我已將那ㄎ電容補上，可是它還是持續再爆，它又爆掉綠框內的其中一ㄎ，很離普的是，我都將通往高壓部位的『FUSE』斷開了，它還是繼續再爆，把綠框內的剩餘的一ㄎ也摧毀，這實在是讓人無法理解，所以你現在看到那兩ㄎ的位置都已空著，就是我先行把它們解除的～～

那兩ㄎ解除後，也斷開保險絲，它繼續燒毀別處（220Ω電阻底下），就是現在你看的那ㄎ220Ω的電阻（你在上頭所看到，我換的一堆零件中，就有那ㄎ220Ω的電阻）處，就是這一塊板子所產生的～

那為何會發生了爆炸現象，其實我也一直無法理解，因為我一直無法在送電的狀況下做測量，一送電它就『爆！』，沒有得爆它就開始『燒毀』，根本無從下手～
最後是在靜態下，在測量對地阻值時，發覺PIN端的5V的對地阻值（無限大，沒有迴路的關係）與雙二極體（DC：5V處）剛輸出的位置對地阻值並不相同（這兩處，其實是相同位置的點），這時才驚覺，藍圈處的這個焊點銅箔，已經斷裂了～
這麼一來，剛好這裡是二次側DC：5V剛輸出的銅箔上，銅箔斷了後，往下的電路就都沒有5V輸出，如此這般，便成了沒有回朔電壓，沒有回朔，『PWM』就還要再繼續輸出『GATE』信號，讓『MOS』導通，以便能讓二次側線圈感應，繼續輸出電壓，就這樣持續進行中的一點點時間內，爆～爆～再爆～，燒毀～燒毀～再燒毀…

在排除這個問題後，雖然220Ω電阻已經不再發燙燃燒，不過也已經沒有DC：5V的輸出了，220Ω電阻是『PWM』低電位工作電壓的壓降（還是限流？）電阻（我也分不清）？而底下的這ㄎ稽納是元兇，它是本工作電壓的穩壓二極體，我其實有查量過它，只是它也還是量測不出有短路，它在我拆解下來的測量中，跟泡水板的那ㄎ稽納，量測起來都是一樣的狀態～

這這一塊燒毀的PI板，原機PI板上的小C，可以做證明～

我再次將燒毀的PI板，尬上面板做測試，雖然動作都正常了，可是卻亮屏一下就又熄滅了，心想一開始的電容爆炸時，是不是在那時候，就已經傷到高壓部位的零件？在事後查量的結果，其實都不是～

而都是跟原來當時引起爆炸事端相同的原因，還是那些銅箔斷裂引起的啦～
不信你看底下的圖照便知曉，底下各兩張是同一個焊點，我受力給它下壓，這些焊點根本都已經斷裂了咩～
重新再將焊點修補好，工作電壓平穩就不會再熄滅了～也總算將爆炸PI板再次修復，所以這些焊點真的都經不起摧殘，翻來覆去的碰觸板上零件，已經受了內傷我都無法察覺啦～這可能是我經常把它拿出來，測試別的機器有關，像這個實例取出來測試的就這一塊爆炸板，如：
