高雄、屏東．液晶『電視』、『螢幕』維修～HANNS．G 型號：HF257，啟動後閃爍、昏暗！隨即暗屏維修～（X，P，PIX，S，AF）

咱…親愛的眾網友～大家好！
剛剛我把高雄在地電台DJ們，獻唱的一首為『高雄氣爆』所錄製的歌曲 ─ 『阮的故鄉─高雄』，長期轉貼在側欄位的最上方，大家可以點播來觀賞（尤其第二段那些重唱的地方，呼呼～我都不知道DJ們唱功還真是『一流ㄟ』ㄋ…），並且持續來為氣爆地區的災民朋友，『加油～甲鼓勵！』
其實～這是昨天就該PO出的文章，後來因為我又長征到屏東內埔去載運電視，所以…
來看本篇的主角：
HANNspree（HANNS．G）翰視奇，型號：HF257

這是解開後蓋的內部電路分佈～
你還記得以前的那一台嗎？
HANNS.G（瀚視奇）型號：HH251，送電無反應！（其實是被惡搞的～）

這個樣子～
才是所有電路的原始風貌～

AC電源入座，是這個樣子來焊接～而不是3隻接腳反向朝上，這根本擺明是惡搞的嘛～真是有損維修同業的形象，非常要不得啦…

PI板進入AD板的導線，是這個樣子的接法，沒有PIN座，我都不知當時是怎樣找出所有的接線位置的說…

這是我點亮面板後的顯示狀態，你不說會熄滅變成『暗屏』嗎？啊～怎麼沒有啊？
別急～你看下下一張，那是我有一組用外接的燈管下去試點的結果～，兩組都接內部的燈管只是亮一下就熄滅了的～
各位請注意看圖照下延，有兩處極亮的地方（較透光處），我問了主人，主人的回應是：一買來就有的～ㄟ…這有點奇怪說………？

這一天忙完所有工作～
我有空檔來處理它，要怎麼處置它ㄋ？當然是要來拆面板更換燈管，請記住喔～這是25吋的啊～可不是平常的19吋、22吋那種小『case』的…

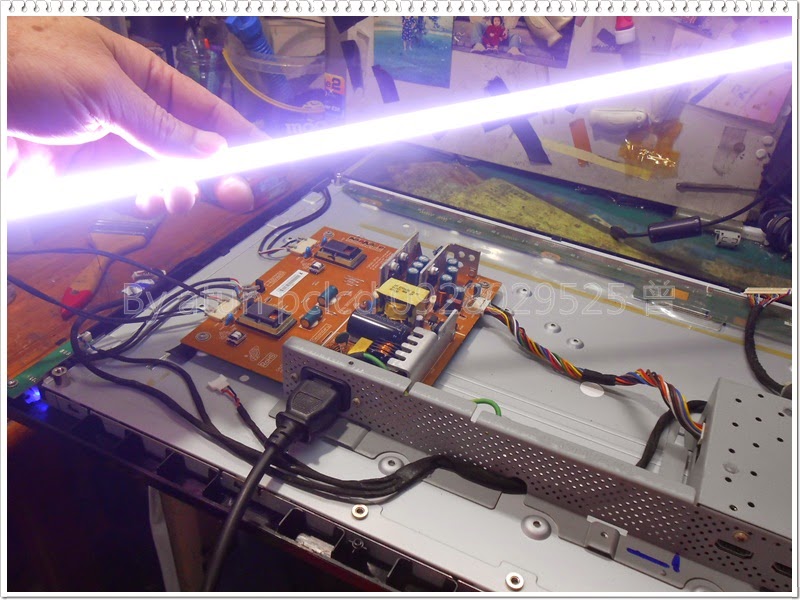

我先試點一下，要再次植入的新燈管～

上組內接，下組外接，這樣都會亮著不熄滅，不過！就是不能兩組都內接啦～

解下所有電路，要開始入侵面板囉…

到此～是解下玻璃基板後的剩餘背光模組部位，你可以看到那些『XX片』有些部位已被薰黃、薰焦～這是燈管惹的禍咩～

在上面解下玻璃基板時，我已有注意過，基板尚無任何沾粘的痕跡～
到這裡～你應該又看到為何當時點亮面板時，有兩處『極亮』的地方，現在答案就在這裡揭曉，兩處極亮處，就是這邊所造成～好像是『水漬』

這一塊面板應該是進了水，底框還嚴重生銹說～

25吋的燈管～難啦…
經過好一番手腳，終於將它搞定（有幾個小時說…），真是超難搞的～

後來那一片被薰的焦黃的那片『稜鏡片』，我就不再給它加入了～
這樣子並不影響顯示，我試了『肌肉男』，也試了酒精都沒辦法去除那些焦黃的地方，所以～索性乾脆不再加裝進去～
這樣子與上頭（剛拆卸下基板時相比較），看來不再有焦黃的現象～

這是重新組裝面板後試點的結果～
我『暈』了～
雖然基板沒有給它搞破，但是卻出現一條亮線，這…實在是無言說…
所以～這也就是我在維修更新燈管時，常跟客戶說明的一點，要是拆面板換燈管，有何『三長兩短』，這可不能叫我負責啊～所說的大概就是這一類的情況啦～

我真的沒有去傷害它，這本來就有風險存在～
沒有傷害它，可以在後來得到證明，因為它在點亮一段時間後（10來分鐘），那條亮線從此消失的無影無蹤～自然中消失了～

我本來不想再整新PI板了，你有看到上頭我已將它組裝起來～
亮線不見了～當然要再繼續下一個步驟，那就是來整新、補強它的PI板囉…

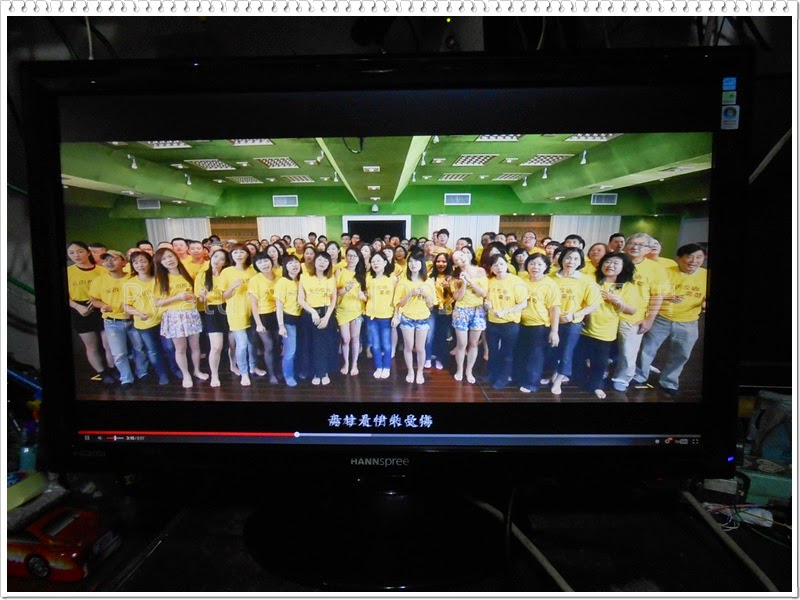

OK的～我是用24吋的燈管拉長重新再植入的，所以你可以看到右半邊較為昏暗一點，不過～並不影響視覺啦～總之不再熄滅是最終的原則，不是嗎？

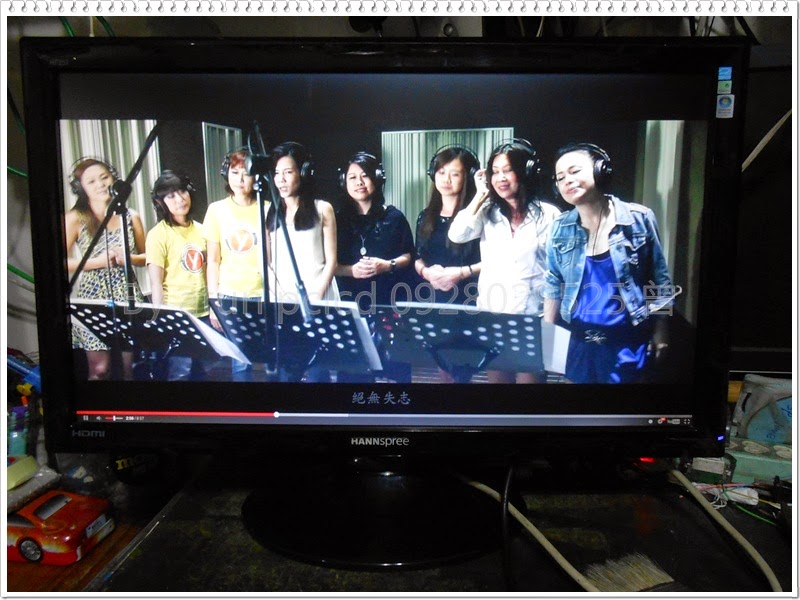

來欣賞一下～高雄在地電台的DJ們深情的、用心的演出～

期待高雄～浴火鳳凰！一心、二聖、三多～再度『凱旋』…
本機器於atun PC．LCD 液晶(LCD)大賣場   出售中～

題供參考～請多指教～
