高雄、屏東.液晶『電視』、『螢幕』維修~RASON(聯碩)型號:RA-3718,啟動後!影像倒立維修~(Af,S,X,P,PIX)

咱…親愛的眾網友~大家好!
各位早安~
今天再來看一台液晶電視的維修,是底下這個廠牌、型號:
RASON(聯碩)型號:RA-3718,據說這是禾聯的副廠牌生產的~

你可以看到,本機器至今僅有一年多的時間,聽說副廠牌僅有保固一年,所以~只好向外求援~

這是它的故障現象~
開機時~許多廠牌都會先顯示它的廠牌『LOGO』,不過~有點奇怪的是,『LOGO』顯示的當下,有一段的顯示畫面是不良的~

這個不打緊~
底下的畫面才要命,現在你看到了~
所有影像都是顛倒的~這下該怎麼辦?把電視倒立過來欣賞嗎?還是所有的人,看電視時都倒坐,以配合電視的倒影嗎?

聽主人說~它在3~40分鐘後,影像又會轉換成正常的正立的畫面~
不然我其實有叫主人,乾脆就將腳架拆下~電視就給倒立著,先看一陣子再說~
只是它又會恢復正常,這…實在是不堪其擾說…
送修了~

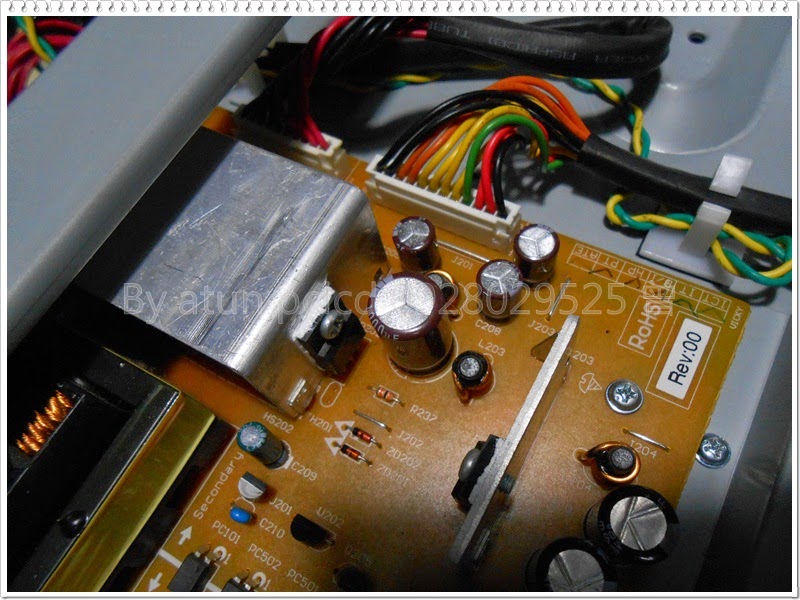

這是它內部的電路分佈概況~

解下了它的主板~
正看、反看,實在看不出異常之處~試過了清除主板記憶,也還是無效~

到底是主板有問題,還是TCON板出狀況?
來用驅動公板試點看看~以便區分問題板所在?

這是用公板試點的結果~顯然是正立影像的顯示畫面

我試過了原機器的電源板,不過~並無法適用於強制輸出的電力使用的狀況~

但是~若是再更改電源板,一來費用增加,二來更增添許多繁瑣的步驟~
只得另尋它途~

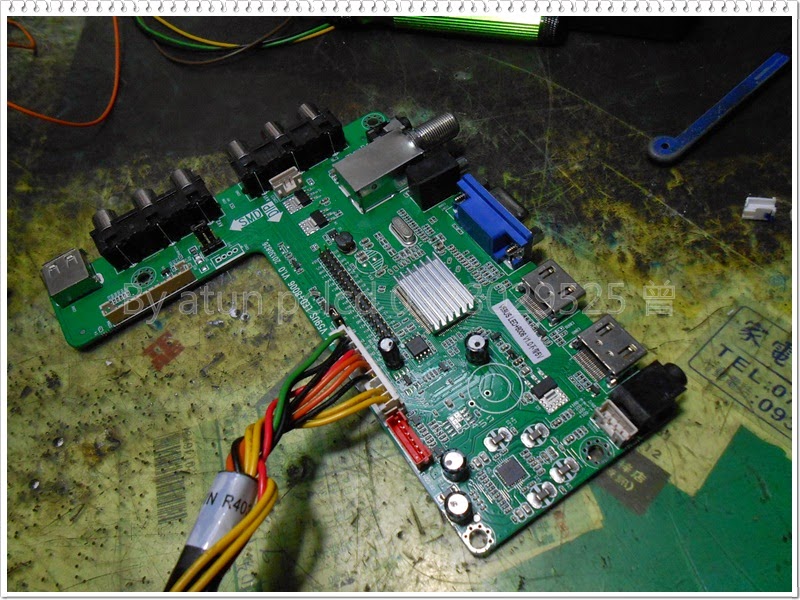

這是另外一款公用驅動板~它有適用於待機電路的機制~

經過試點~一切功能都OK~原機電源板也可以繼續沿用~

這一款驅動板比較高檔一些~多了一組『AV』以及『HDMI』訊號源

做好『IR』的線路及指示燈的訊號線路調整

在測試上~依然沒有問題~影像是正常正立的顯示著的~

為求穩定~再將電源板上非日系的元件於以更新~

這是內部改裝後的最終原貌~

再度預熱機器~

加入後蓋後~是這樣的面貌,並無多大的改變~

最討厭改裝機器~整個工作桌像是垃圾堆一樣~

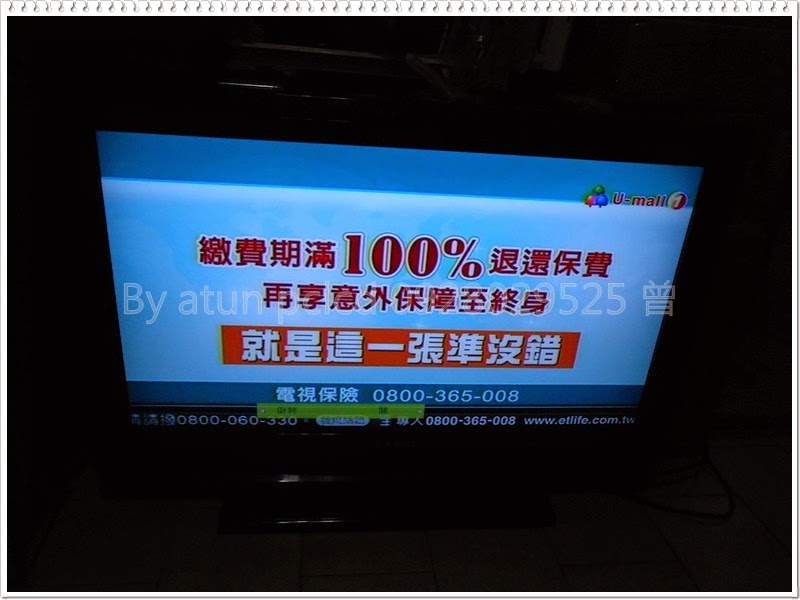

OK的~漂亮的『斯容』正立著影像~

新型的公板,也可以玩影像倒立!以後就不怕它再出現『倒影』了

來向偉大的空軍將官致敬!
提供參考,請多指教!
