高雄、屏東．液晶『電視』、『螢幕』維修～CHIMEI（奇美）型號：N9421，送電無法啟動，修復啟動又顯示『雪花』維修～（AF，S，X，P，PIX）

咱…親愛的眾網友～大家好！
大家午安～
結果～昨天陰了一整天，最後～我工作室所在的居住地，也下沒兩滴雨…真的是少得可憐說，不過～聽說遠在台南的曾文溪水庫，倒是進帳了些許雨水，旱象還未解除，大家要多多的節約用水啊～萬一今年又像去年那樣，連一個颱風都不進門的話，可想而知其後果會是如何……？省著點吧……
今天來看一台液晶電視維修～其機種、型號如下：CHIMEI（奇美）型號：N9421

甲看麥ㄟ…
這是什麼腳座架啊～怎麼固定的…才鎖了3根螺絲

其中一根還是這種鑽尾螺絲，真正是『要命』說…

就這樣拼湊著～固定在後蓋與音箱的塑膠殼上～碰它一下，像不倒翁一樣搖晃個不停…

這一台有一個金屬的視訊盒～

其內部～電路分佈概況如下～

再解內部控制電路大鐵蓋！又有了3塊控制電路～

來測試一下它的故障狀態～
送電後有亮起待機紅燈～但是卻啟動不了～轉換不過為綠燈號誌

在送電狀態下～

測量待機電壓進入主板的電位～發現其待機電壓DC：5VSB是跳動的、不穩定的狀態～

現在來觀察一下電力供應中心的二次側輸出端，看來濾波都還健在ㄋ…？？？

它就是僅能亮起待機燈號！

有時按下『POWER』鍵，還會從此燈號熄滅～就此打住～

我想電力供應中心搞鬼的機會最大，雖然二次側濾波看來是沒事的，還是先解下它來查檢為要！

話說這組電力供應中心，還真是『厚工』說……，為了散熱！弄了個整盤的鋁座～

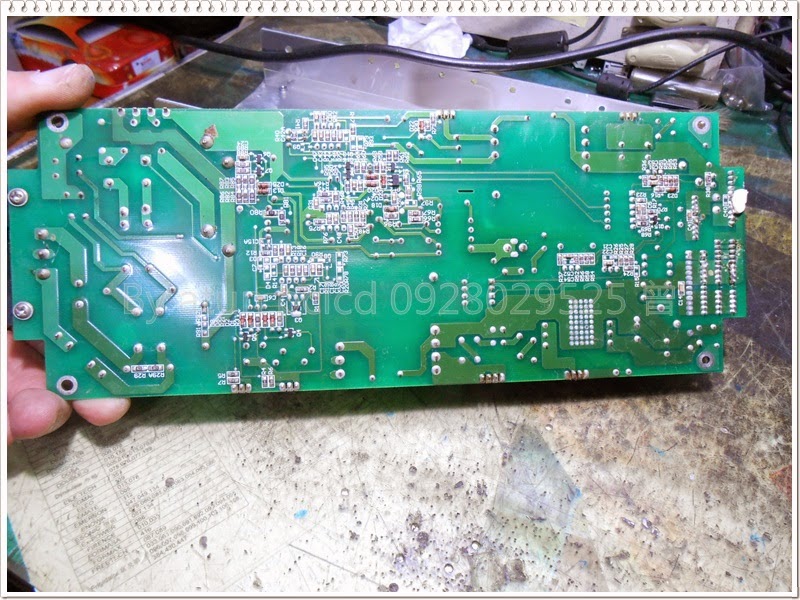

拆解完散熱底座，整個電源裸板呈現在眼前～
現在看來還是沒有明顯的故障元件！

單獨電源板再次送電測試！
乎～乎～這回待機電壓DC：5VSB飄得更為嚴重，這樣的話，確定與主機板無任何『牽連～』，一定是它再搞鬼的…

經過查檢～整新～替換～
你看看～現在待機電壓已經呈現穩定的狀態了！！！

再在各處晶體附著的散熱座處，加強一下散熱係數ㄟ～

重新再尬回機器～要再來測試囉…

你看看！

到達主板端的待機電位，非常的穩定說…

所以～現在當然可以啟動電視！顯示影像了～

只是……我看影像！是越看越不對盤～
看來顯示的影像中夾雜著許多白亮點，而且是移動式的～位移著在顯示的影像中

不一會後～影像不見了～僅剩一些垂直色彩線條而了已～
真正ㄟ害啦～『無采我地修理電源板～』

送電顯示中～從主機板上尋找、測試可疑的故障點～

現在你再看看！顯示『雪花』的白點已經消失得無影無蹤…

為了幫忙固定這個機器的非專屬腳座！
我幾乎翻遍尋找所有的螺絲盒內的螺絲……，簡直比維修機器還難啦～

勉為其難～
總共固定了5根螺絲，先這樣使用囉…
保證電視機顯示影像內，不會有『飄雪花』的特效啦～

提供參考，請多指教！
