平板電腦維修~ASUS(華碩)型號:K001(ME301T)觸屏破裂更新維修~(X,P,PIX)

眾『婉君』!大家好~
大家午安~今天來看一台平板電腦的觸屏換修,是一台大家常常在詢問的機種,也是以前感覺非常痛的一台難以換修的平板,就是底下這一台~
ASUS(華碩)型號:K001(ME301T)

各位有沒有察覺,我已經很久沒有在撰寫編輯有關於平板方面的維修文,原因除了一層不變的拆解屏幕、裝貼屏幕外,實在也無其它新奇的事件發生,除非有換修到新的機種,不然~真的也是了無新趣,所以~很多平板的換修,都沒有在紀錄拍照了~
因此並非平板沒有在換修,一直都在持續中啦…
今天這一台較為奇特,給它PO文分享給眾『婉君』囉…
底下是它的觸屏碎裂外狀~
碎得越嚴重!拆解的過程越是困難重重,因此~收件後我越看心也就越痲說……

先來解下控制電路部位!

底下是僅剩的含有邊框的總成部位~

再看一下碎裂的觸屏,真的是越看越頭痛說……

拆解的過程是漫長的~給它跳過去了~

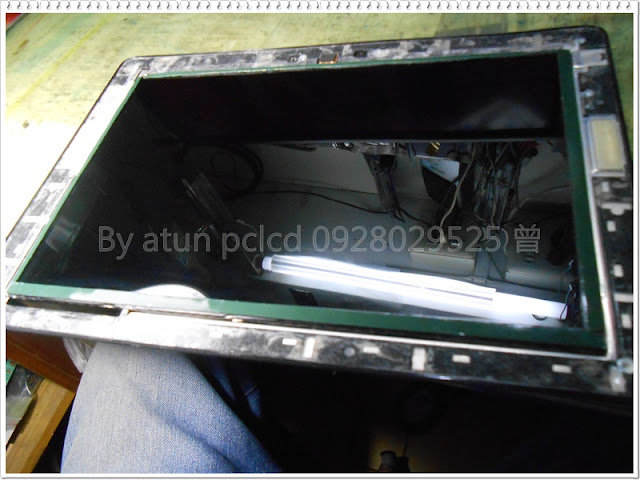

現在就看它的成果,已經將總成與邊框分離~

我常在講的,一鼓作氣!再將總成的碎裂觸屏,與液晶內屏再分離~
主要的就是要保留底下這一塊顯示液晶屏的完整性!

這是拆解下來的碎裂觸屏,真是難得,解下後還保存得很完整說…

現在要來將邊框上的殘膠清除~

就是這個膠!
其實摸起來黏性也沒有很強~可是大面積的黏貼後,就很難拆解~
看著這一坨,嘴巴我就停不下來了~

OK了~清除完畢~也再一次上了膠~

在解屏的過程中~我沒有讓控制電路閒著,它一直在充電中,充電的橘燈是一直亮著的~

解完屏,又做許多零碎的動作,這樣的工作時間不下2~3小時以後的光景了~也就是說這樣也有2~3小時的充電時間了~
奇怪得事,它一直無法開啟~通常在電池電力甚低的狀態,只要幾分鐘後,無論如何,插上充電器它是應該自行開機啟動的……
我換了幾個充電器,當然也換了傳輸線,ㄟ~ㄟ~還是不行……

這下~頭剃了一半,不繼續下去該怎麼辦?
聽主人說:這個充電頭是再行換過的了~

這是兩百倍放大鏡下,USB腳座與電路板的焊接情況~
很明顯的~許多接腳都已斷裂!脫焊!

這是在下~再一次給他修補以後的結果~

現在!當然是可以開機啟動了~
你看到這一個畫面,無非是系統重新開始的設定畫面……
是的~這是重新再來的設定畫面!那又是怎麼一回事啊…?

原來主人的這平板已經故障過久了,所有的密碼、帳號都不記得是哪一組了?
那只好重新來過了~

簡易測試的結果是OK的~

要來給它們倆『在一起』了~~~

再加強貼黏固定線材、排線~

整機組裝試機了~

關機囉~謝謝收看…

提供參考,請多指教!
