高雄、屏東．液晶『電視』、『螢幕』維修～HI-PLUS（畫佳）HLT-HM421Q，送電無反應維修～（S，X，P，PIX）

眾『婉君』！大家好～
大家晚安～已經接近傍晚時分，今天加碼再來看一篇液晶電視的維修，是底下這一個廠牌、型號：HI-PLUS（畫佳）HLT-HM421Q

先拆解後蓋～直接來看一下它的電路構造分佈～這台線路配得有點『不倫不類』，不過～也沒關係啦～後蓋一蓋上，什麼都看不到，重點是可以長久觀賞使用，凍ㄟ久！尚要緊……

現在來送電測試看看～
市電已經插上！開關也切換到『ON』～

很明顯的～
機器並沒有亮起待機紅燈～所以～當然不能指望它可以啟動亮起屏幕！

查量主機板輸入電位的PIN端！
確定的！待機電壓，它並沒有到達主板PIN端～

所以～看來是很明顯的，兇手一定非它莫屬？

我們來單獨電源板測試一下～

耶……
這下就奇了，單板測試有待機電壓：DC5V的說……

再尬回機器上測試～又量測不到電壓？

這個常有遇到主機板短路出問題，致使待機電位下降的情況～
所以～趕緊把送往主板線路于以拔除～免得繼續傷害電源板……

問題是……？
拔除線路後，再做一次測量，也還是沒有待機電壓輸出…？這下該怎麼辦？

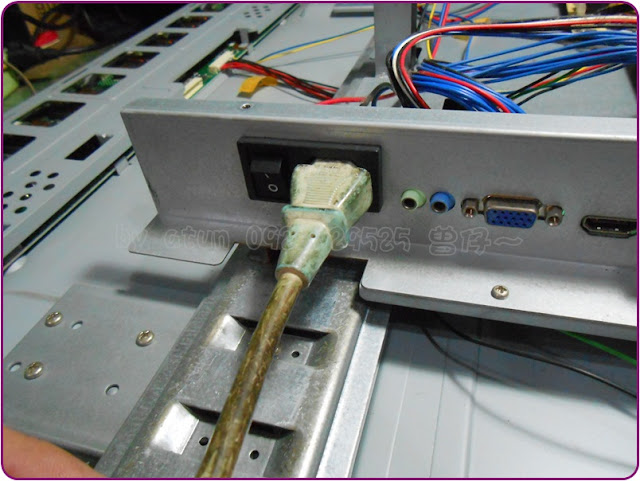

再往最前端，AC電源輸入端做查量～
呵呵……，竟然也還是沒有電壓輸入，ㄢㄋ…哥嚕奇怪囉……？？？

經過一番整線處裡～
現在已經有了待機燈號，當然～已經可以正常啟動顯示藍屏了……

在排除故障問題後～

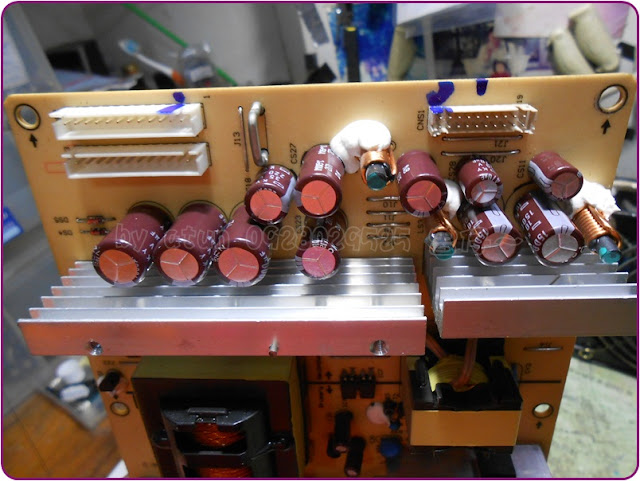

這回要來汰除電源板上不良元件～

你看有些元件已經有了異狀！
所以～你要知道！並不是現在可以正常啟動！就代表機器是沒事的～？
再不完善處理它～回去應該過不了多久…又要再見喝咖啡了……

完善的～全面的～謹密的～汰換它～補強它……

重新尬回機器～

再將更替的AC座頭，妥善貼黏固定～

沒有問題的！
組裝機器預熱囉……

提供參考，請多指教！
