高雄、屏東．液晶『電視』、『螢幕』維修～BenQ（明基）型號：E2200HDA，開機暗屏、又送電無反應維修～（AF，S，X，P，PIX）

眾『婉君』！大家好～
大家早安～今天天氣晴朗，氣溫怡人，過年期間還沒玩過癮的，本日可以繼續再走春下去…，不想出門的可以繼續來看一下，小仔ㄟBlog維修文章……
今天輪值來看一台液晶螢幕的維修～是底下這一個廠牌、型號：
BenQ（明基）型號：E2200HDA

這是的故障現象～電源啟動綠燈號有亮起，意謂著訊號已經輸入，可惜～屏幕沒有亮起，正所謂：『開機暗屏』是也……

來拆機查檢了……
雖然不曾遇過此型機器有換過燈管的例子，只是看了它使用的面板後…

我曾經遇過這類型面板燈管故障的情形～
因此～取來一組外接燈管做測試試點…
你有看到的～它是可以良好驅動外接的這兩組燈管……很明顯的……

很明顯的什麼？燈管故障的機率大增～
所以～來準備拆解面板更換燈管囉…

這裡是解下的原機背光模組～
你可以清楚看到，上、下燈管頭部，都已經燒焦……所以～當然會驅動不良，不亮屏！這是理所當然的～

經過一番功夫～
這裡已經是重新再埋入新的燈管組了，你可以看到它們已經被正常的驅動了…

趕緊組裝回面板，試點一下玻璃基板是否安康？
答案當然是肯定的～再一次的恭喜一下自己，又安然下莊……

你可能會問我：你不是常常拆換面板燈管，也都看我能夠完整的換修完成，有什麼好恭喜的？
呵呵…漏氣的事情當然是不能拿出來宣揚的…
馬有失蹄～人有失手～，拆解它就是會有機會搞死它，俗話說：『夜路走多總會遇到鬼～』，總有個2、3次，我……還是失手了～
底下是拆換25吋面板燈管時，雖然已經修復不再暗屏，但是面板也已被我失手搞裂了～～～
心中滿滿的不捨……，這一組還非常難換說…，抱頭哭泣中……
不過～大家請確記！這個換修動作，是不帶責任的，拆修中～要再負責賠償面板，那乾脆就別修了…

雖然是一個大大地挫折，拆換燈管遇到還是要再次前進～上頭不是也已經試點成功～

緊接繼續處理它的控制電路～

再拆解線路時～不小心又見血了～被拆屏的鏟子，不偏不移插入指甲縫隙中～

整新完電路並沒有留下照片～不過～一會會再度呈現……
整機組裝試機，一切都是良好的……

這是年前維修的機器～
沒想到過了個年，它就又害了相思…，我們又見面了……
這回是送電無反應，送入市電無任何燈號亮起……，阿真正～『烏夠落…』

我是確定濾波都有更新的～

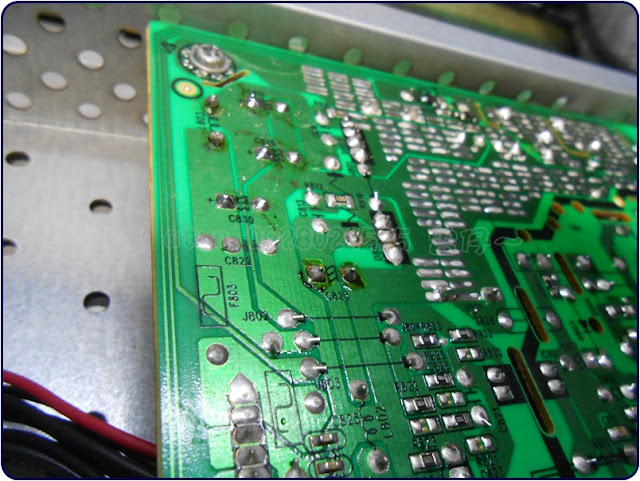

查量PI二次側輸出電位，竟然是不足DC：5V的跳動電壓，怪不得電源指示燈不會亮起～

你又是哪裡有問題啊～真是魯死人了……

當然要給它修復的～不然換修燈管不就變成『無采工』了……

OK了～記得不要再回找我了～

提供參考，請多指教！
