今天繼續來看液晶螢幕的維修～
是底下這一台廠牌、型號：ASUS（華碩）型號：VS198
這一類型的19吋液晶螢幕，雖然號稱為19吋，其實內部的面板都只有18.5吋，再加上拉長面板的16：9比例，與原先早期16：10時代的19吋相比較，實在是相差甚多…
從它的解析度來說：16：10的19吋其畫素為1440＊900，而當今號稱的19吋卻只有1366＊768，因此…你家早期（16：10時代）故障的19吋液晶螢幕，若是面板還是OK的話，你可千萬別遺棄它，你應當找一家可以信賴的工作室好好的整理一下，比你買新的還要划算的…，我說的是它的面板面積，現在大家不都流行著『CP』值嗎…？
這是它內部構造…
這裡是它的故障現象：
送電後～藍燈號就一直閃爍…一直閃爍…永無休止………，當然也不會啟動！
這是解下的兩塊控制電路～
你一定看不出它們有何異常之處…我也看不出啦…
任何零件看起來都是非常的亮麗如新……
我在底下圖照這樣的接法，它送電後是可以跑完全程，進入到待機狀態下的橘燈號！
這個樣子是說：僅有PI板與主板兩相測試的狀態之下……
那麼～要是不接面板，再將背光負載加入做測試ㄎ…？它也還是正常……
若是兩個負載都加入～那當然不行～
要不…
我僅加入了玻璃基板這個負載（但是～背光不要接入…？），它也還是閃爍……
所以……
這樣的交叉測試後～萬夫所指……，好像是面板的終端顯示處理電路有問題…是吧？
我當然不是很相信～

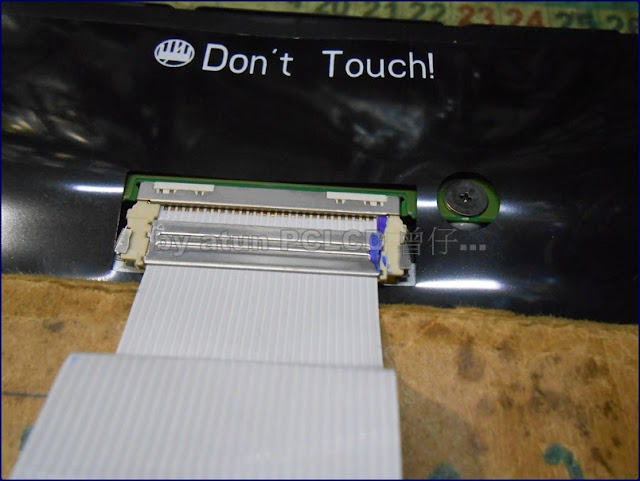

所以～我再取來自製的測試冶具接入面板做測試，這樣就很容易區隔到底面板這一個負載有沒有事？
你有看到的～
自製的冶具，能夠跑完所有的啟動程式，一直到進入待機橘燈號！
如此這般……
我只好又回到原來的這兩塊板子，回到原始點來檢視這兩塊板子……
你們兩塊…哪一個有問題？趕快自己招了吧…
再在經過對上述兩塊電路的查檢、汰換後～
它已經可以跑完所有開機自檢測試…，來到了待機狀態！
所以～
當然已經可以驅動面板！顯示是正常的……
整機組裝燒機測試了……
