今天繼續來看液晶電視維修…，是底下這一個廠牌、型號，叫做：
Goldsonic（聯碩）型號：GS321，這是早期HERAN（禾聯）出品的……

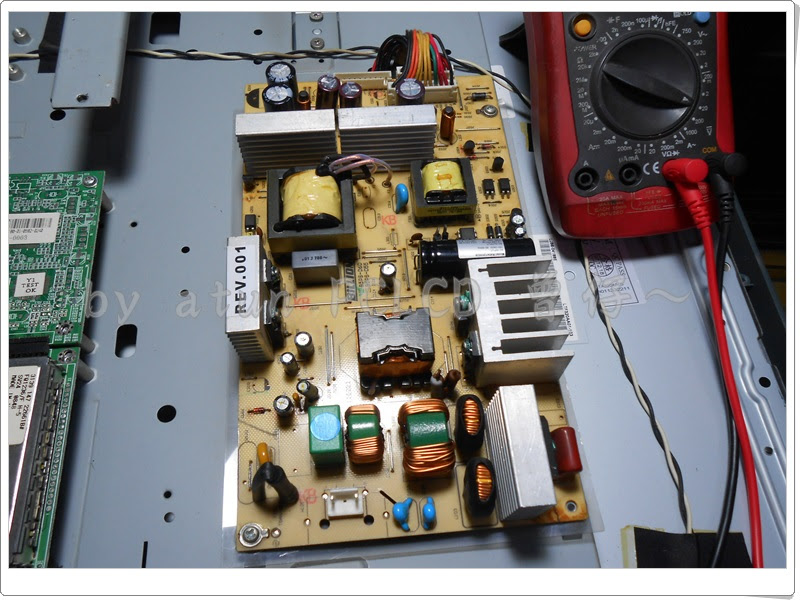

這是它的內部電路分佈…
它的故障忘了拍了……，故障現象好像是送電無法啟動吧…？
不過眼見電力供應中心，有些爆凸的濾波……
雖然有爆凸元件，可是依經驗看來，那並非是待機電路上的線路，理當不影響電視啟動……
所以～現在單板測量…，待機電位是正常輸出的……
再重新尬上機器……，也是有待機電壓……
也可以啟動～轉換為啟動綠燈號……
問題來了……
除了轉換為綠燈號外～我再測量其他二次側電路，卻都沒有任何輸出……
因為現在量測電力啟動訊號：『Power ON』，並沒有送入電源板……？
看來這個本機器的主板，出問題的機率很大…？
解下它做查檢……
我並沒有在它的主機板中找到任何疑點……？
後來我又重新查看了電源板的PIN腳定義，這才驚覺剛剛上頭量錯了輸出腳位，這一個才是真正『Power ON』的輸入腳位……
如此這般……峰迴路轉……
問題點馬上立刻轉移到電力供應中心身上……
現在它已亮起背光…… ，影像顯示也正常……
不過……
那是我啟用另一塊電源板來測試的…
在還沒有查找出原機電源上的錯誤時～就先入替它燒機測試一番……，順便測試主機板、背光驅動板的可靠、耐用度……
關於上頭的圖照，你是否感受到它的背光強度……，我在這的現場，就是耀眼奪目…真是刺眼……，上頭圖照是為了找尋選單中有無背光調整選項，我失望了……
取來功率計，送電測試看看……

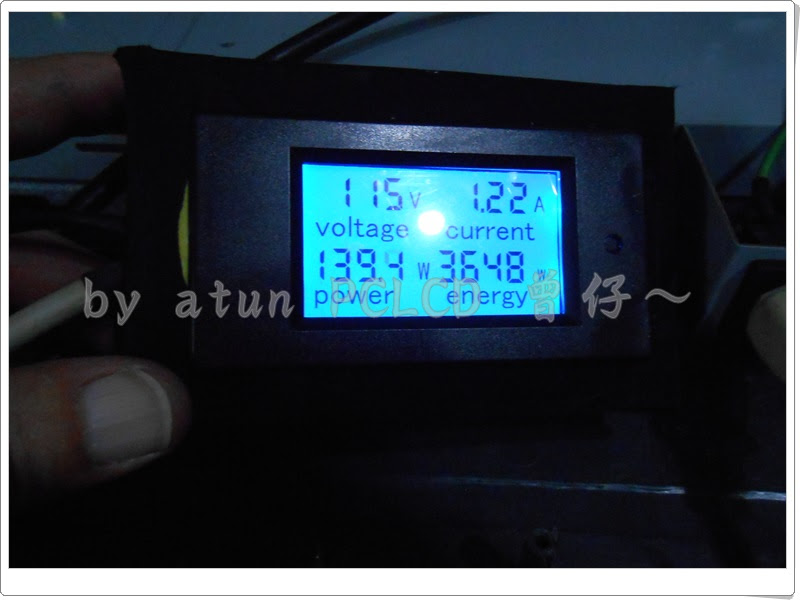

這一張是送電啟動後的功耗…32吋液晶電視的功耗……近140W……？高不高先不說……
這是我家所使用的40吋電視～它的功耗僅僅才115W而已……
所以～上述的本機器功耗，明顯的太高了……
因此～選單中若不能做背光調整選項的機器，需要來手工加裝一下線路做調理……
把它調降一些…，減低40W來到100W左右的功耗～
這樣收看電視已經很亮麗了，真的不必要讓電視，火速全開的燃燒自己啦……
在燒機測試的那一段時間裡，在下當然也不得閒……
持續不間斷查檢原機電力供應中心…，終於…皇天不負苦心人…，將其完修換裝後繼續燒機測試……
這一張圖照中的斯容妹妹，乍看之下…好像是她身懷六甲，依然努力的賺錢主持工作……你說是不是…？
