哈囉～我是曾仔…
大家午安！大家好～
今天繼續來看液晶電視維修…，是底下這一個廠牌、型號：
CHIMEI（奇美）型號：TL-50LD5D-600(TL-50LD500D）
話說這一個出廠銘牌還真是亂…？注意那張條碼貼紙，前面是『500』，後面是『600』，有LX500D，也有LD500D…，好像還有LV的……
送電了…
這時該要出現待機紅燈號的…，你應該沒看到紅燈吧？
是的…這就是本機要排除的故障現象，正所謂：『開機無反應』是也…
這是它內部電路分佈：
我們來查量一下～無待機燈號顯示的正確原因…
現在並無待機電位輸出…
而一次側前端待機高電位是正常的電壓……
很明顯的～
本電力供應板中，其待機電路出了問題…？
循線查量……
除了這個電阻有燒毀外觀外，
送入訊號顯示也正常…
封裝測試…
待機燈號OK了～啟動它當然也OK～
持續監測功耗～
你看看背景中戶外的亮光～它已經從白天燒機測試到黑夜了……
提供參考，請多指教！
工作室附近Google街景：
工作室地理位置：
維修收送專線：(07)5531525；0928029525 曾仔～
本工作室更換零件，一律採用 ─ Nippon Chime-Con（NCC）日系無鉛零件！
敬請～ 放心送修～安心使用！
今天繼續來看液晶電視維修…，是底下這一個廠牌、型號：
CHIMEI（奇美）型號：TL-50LD5D-600(TL-50LD500D）
話說這一個出廠銘牌還真是亂…？注意那張條碼貼紙，前面是『500』，後面是『600』，有LX500D，也有LD500D…，好像還有LV的……
送電了…
這時該要出現待機紅燈號的…，你應該沒看到紅燈吧？
是的…這就是本機要排除的故障現象，正所謂：『開機無反應』是也…
這是它內部電路分佈：
我們來查量一下～無待機燈號顯示的正確原因…
現在並無待機電位輸出…
而一次側前端待機高電位是正常的電壓……
很明顯的～
本電力供應板中，其待機電路出了問題…？

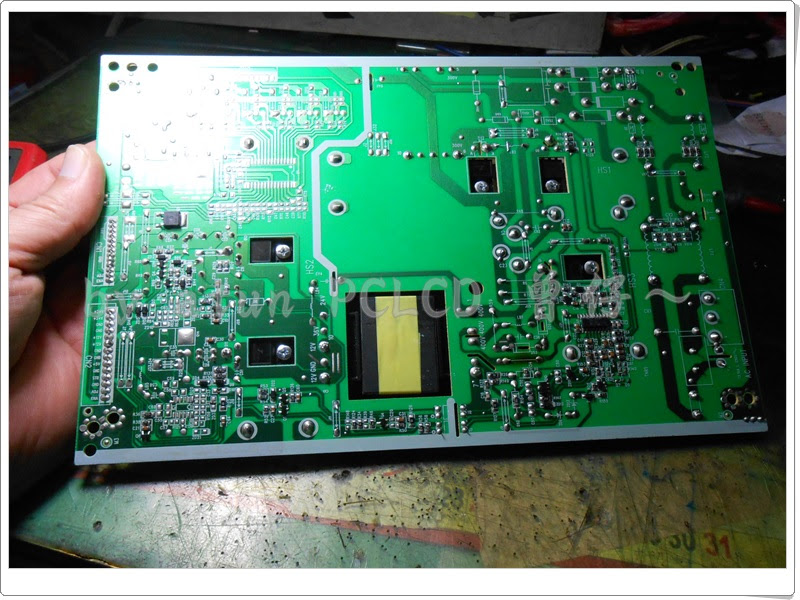

循線查量……
除了這個電阻有燒毀外觀外，
這個IC也有異常，好像有爆裂成一個窟窿…
手邊暫無此IC……
來一塊『黑板』入替如何……
量測一下功率…
有待機功耗～也有啟動後的升高功耗，看來是非常的足夠使用……
調整一下功耗…
送入訊號顯示也正常…
待機燈號OK了～啟動它當然也OK～
持續監測功耗～
你看看背景中戶外的亮光～它已經從白天燒機測試到黑夜了……
