高雄、屏東．液晶『電視』、『螢幕』維修～LG（樂金）型號：37LG50FD，送電無反應維修…（G，S，X，P，PIX）

哈囉～我是曾仔… 大家午安！大家好～
各位安安…，持續來看液晶電視的維修…，是底下這一個廠牌、型號：
LG（樂金）型號：37LG50FD

它的故障現象是這樣：

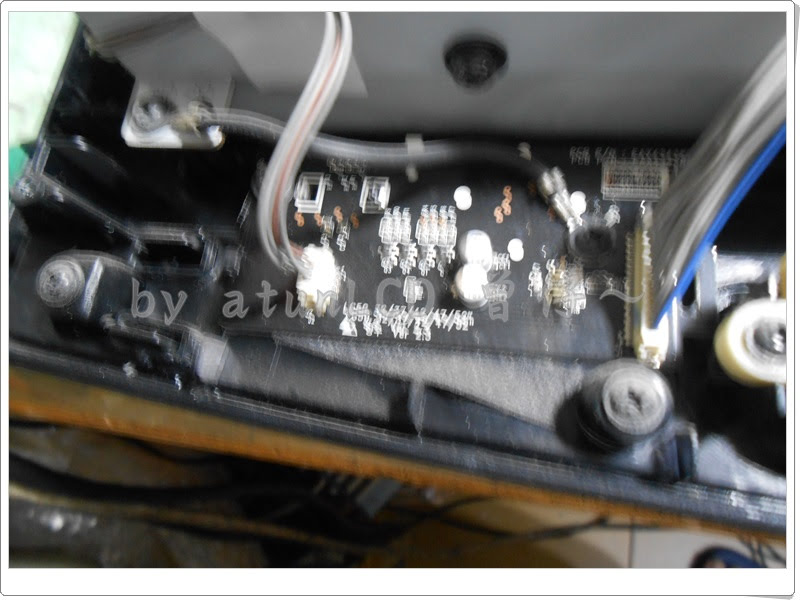

現在送電了…，沒有亮起待機燈號…，因為電供板上機電位沒有輸出……

所以囉…，當然要解下電供板做查量…

AC入端的保險已經燒毀…，我先串入燈泡試點看看……
你瞧，這麼亮的燈泡，這個電流肯定非常大，所以…Fuse才會燒毀開路…，那是為什麼會這樣…？還用說，後方線路有料件出問題咩…

剛好有一塊相同的板子…，來給它入替測試一下…

你看看…
已經有了待機紅燈號，順便測一下漬有的Apfc啟動，升壓有沒有正常…？
你有看到的…，390v高壓正是Apfc最最準確電位…，沒有問題…

使用自有電供繼續熱測試其他板子…
在這當下，要持續來查修原機有問題的電供板…
事後…我察覺這一個MOS開關是嚴重燒毀的…，所以串接燈泡下極高亮度，影該就是他有短路了…

經過一番功夫…（如果你認為只要把那個MOS換掉就會好…，你也可以嚐試看看…）
你看看…
單板測試已經正常啟動主電壓…，因為負載燈泡都已經有亮起…

PSON啟動後的升壓電位也是符合標準的…

再繼續入替換剛剛入替自有電供板…

OK的…

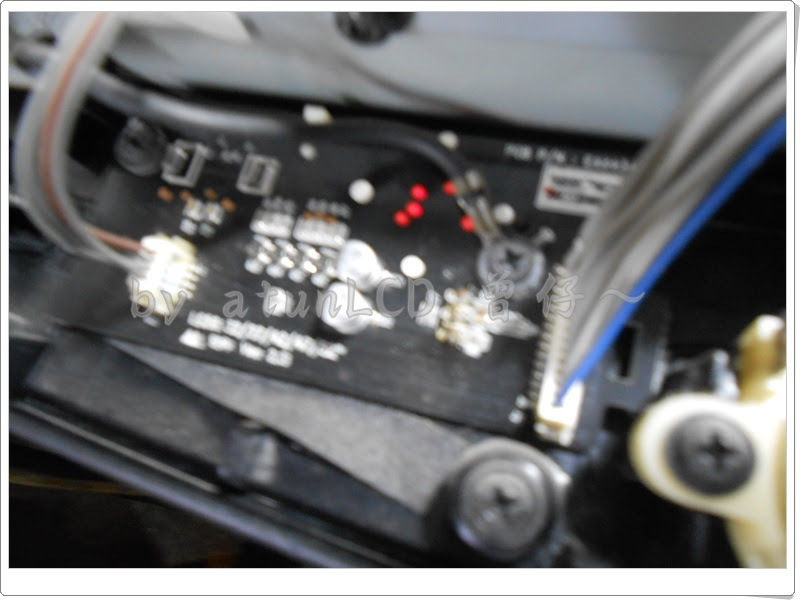

待機燈號有亮起…，啟動後背光也有點亮……

再解電供板…
更新…再補強…，這是一定要的啦…

整機組裝燒機測試了…

提供參考，請多指教！
