高雄、屏東．液晶『電視』、『螢幕』維修～TECO（東元）TL-2498TV，啟動後暗屏維修…（G，S，X，P，PIX）

哈囉～我是曾仔… 大家午安！大家好～
今天來看這台電視的維修，主角是：TECO（東元）TL-2498TV

這是107年3月份收修的機器，距離上一次維修時日，約莫3年半的時間，應該是可以讓大家接受的啦…
所以主人再一次送修前來…
這是上一次維修的文章：
高雄．液晶電視維修～TECO（東元）型號：TL-2498TV，啟動後～無顯示畫面維修～

這是它的內部電路分佈：
至今3年半前維修更換的料件，看來依舊是頭好壯壯…，所以…也就是為何口口聲聲要更換NCC
KY系列的料件，只能說它『耐操戈烏凍頭…』

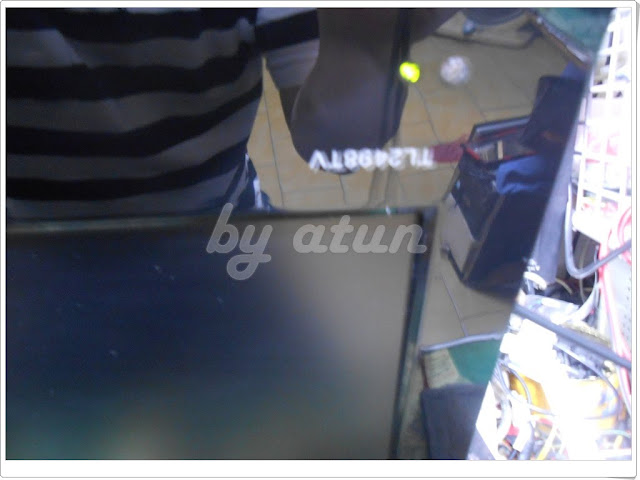

這是它的故障現象：
開機啟動後綠燈亮起了，不過…，螢幕並沒有亮起，正所謂：『開機暗屏…』是也…
所以…，確定與上次的維修的內容，是一點點關連都沒有啦…

查檢結果是升壓線圈故障…
其二次端的兩個線圈，內阻不同…

我跟它玩了一下…
找來一組相似的（不同大小，當然內阻不同）線圈…，試著嘗試驅動看看…

腳位不同…，只能倒著焊接電路…

會亮了…，可惜線圈不同，無法全部驅動燈管…

沒有這種線圈…，只能朝更改驅動公板著手…
不過這也事與願違…，通常的驅動都是一出一回…（有回朔），原機4組都是出線…，並無回朔設計…，這得好好的實驗一下了…

經過一番實驗試點…，這是可行的…

它的背光終於再度被驅動點亮…

而且還非常的閃豔奪目說…，組裝熱機中…

 提供參考，請多指教！
註：感謝泰山褚兄技術支援…，謝謝啦！！
