高雄、屏東.液晶『電視』、『螢幕』維修~CHIMEI(奇美)型號:TL-24L4000T,送電後,紅燈號閃爍維修…(AF,S,X,P,PIX,G)

哈囉~我是曾仔… 大家午安!大家好~
來看今天文章的主角,CHIMEI(奇美)型號:TL-24L4000T

這是它的內部電路分佈:

因採用外置電源適配器…,所以…上頭內部圖照僅有主機板的恆流板,與及驅動背光的恆流板

這裡是它的故障現象…
啟動後!紅燈號一直閃爍無法啟動!

其實際閃爍狀態影片如下所述:


我拆解其他不必要的負載…

繼續實測主板與電供所量得的電壓…

其電壓數據是浮動不穩定的…,ˊ所以紅燈號閃爍,便是因為輸入的電壓是不定所造成…


如此這般…
現在辯解下主機板,做一系列查檢、換修…

最後…
判定主晶片是短路的…

主晶片短路…,在下就不想再繼續下去了…

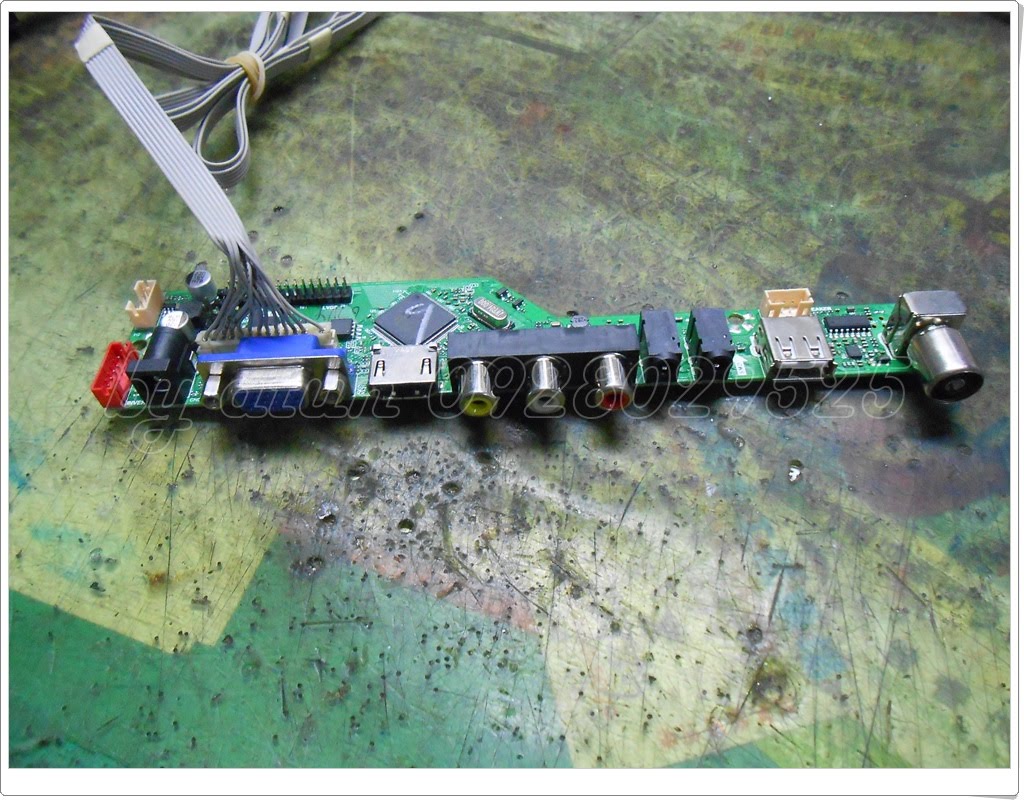

下一個維修路徑…,改以驅動公板來入替…

你以為就此維修順利嘛…?

後來再改裝完公板後…,雖然已經可以順利啟動,可是背光依舊沒有亮起…
又花了一點時間移焊了背光的導線軟排上的PIN座,不然無法做有效的銜接軟排…

最終…
它終於亮起了屏幕…

改裝後…
內部電路分佈…

整機組裝…,熱機了啦…

提供參考,請多指教!
