接下來這幾天，應該都是PHILIPS（嘉捷）系列的液晶電視維修，也全部都是開機啟動後暗屏、有聲音的故障現象，看倌們…要多留意家中的電視背光啊………
底下…
今天的維修主角：PHILIPS（嘉捷）型號：43PFH4082/96，
這是它的內部電路分佈：
現行各大廠牌電視，三合一的驅動板是最流行的啦！
背光沒有亮起…
拆解一下週邊附件，準備來拆解面板，換修燈條…
上一回就說過了…，這個就材料省很大了…
討厭的是…
來測試一下故障現象：
送電後紅燈號亮起，這個OK
啟動後…功率計數值就這麼多…7.5W
背光燈條出線在這，大部分43吋、50吋PHILIPS的，都是兩個迴路…
這一些導光板支撐架，為了拆解它，總是要再拆解許多螺絲才能解下它
一系列…

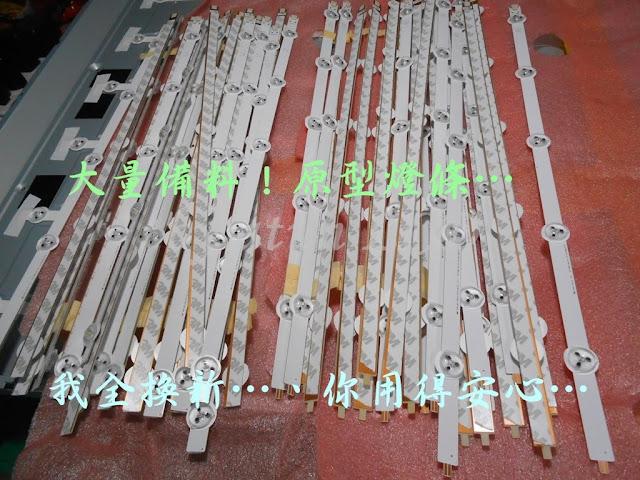

拆解、再安裝新燈條…
點亮燈條後…，功耗超低，僅僅只有33.5W
這個勾式電錶，就是買來專門測試直流電流…，不過，也是僅供參考…，因為它測試電流可達DC40A，而需要測量的電流，單線最高也只有0.35A，算是都很微量，造成電錶數字浮動很大…
用電錶測，就不會有浮動的現象…
電錶測得單線228mA，算是合乎需求，這個不是在火力全開的電流下…，那本機就不用再做任何調降功耗了
提供參考，請多指教！
