大家好…

歡迎收看本日液晶電視維修分享，我是…『Kao atunLCD（高雄．啊唐液晶）』曾仔～

底下…

本日維修主角：INFOCUS（鴻海）型號：  WT-60CA612

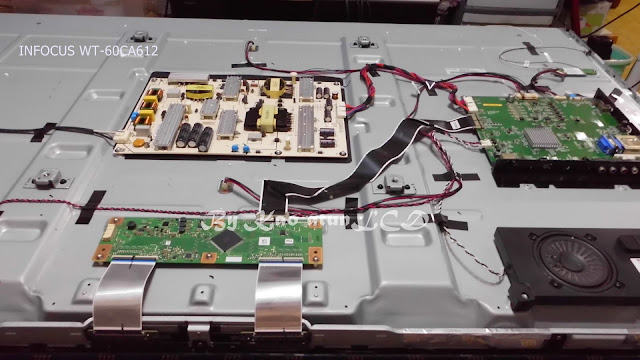

這裡是它的內部電路分佈：

鏡頭拍到這…

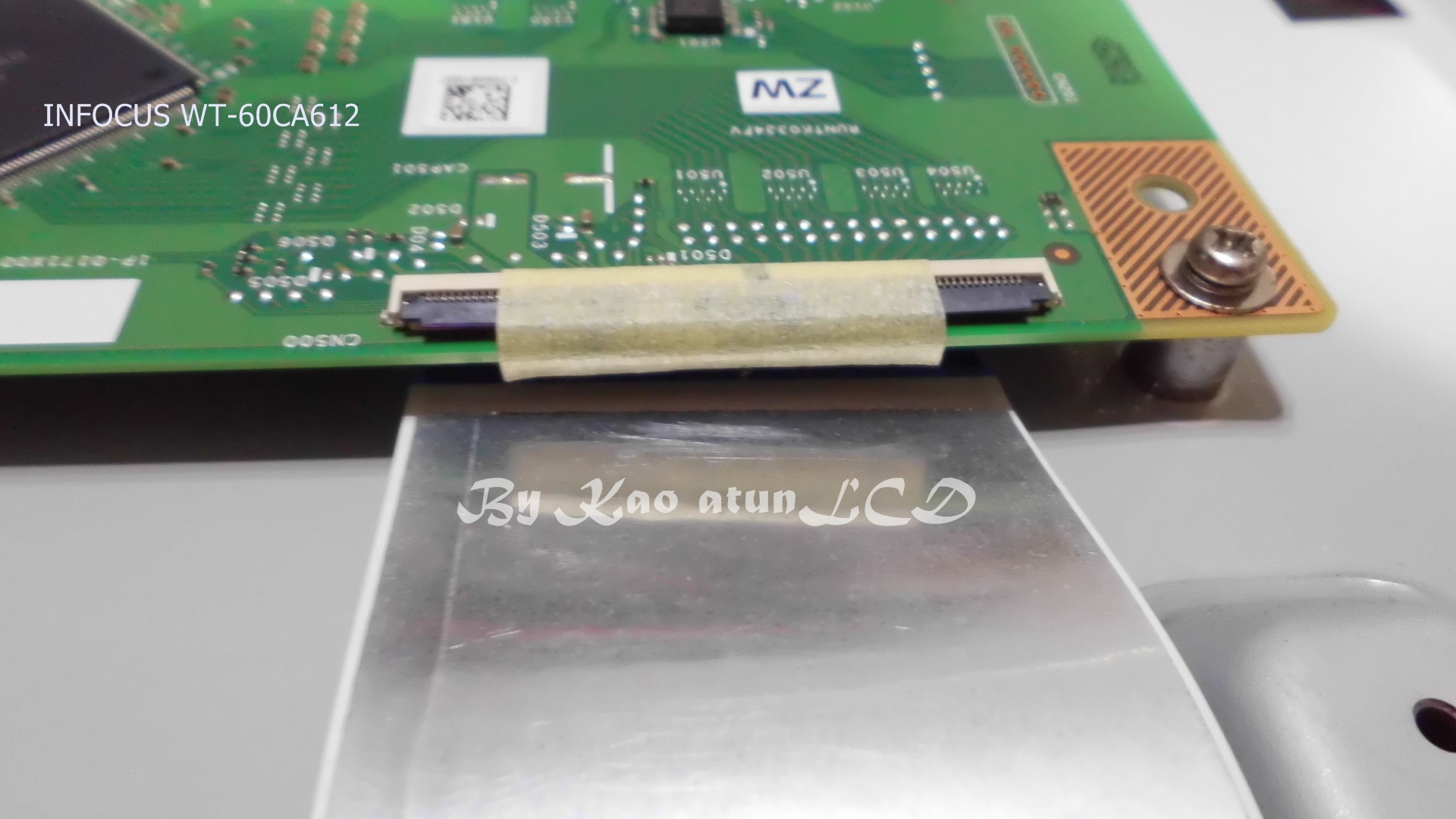

我似乎已經看出端倪（圖中上端那個PIN座），已經燒焦！

PIN座會燒焦！

其1：可能是PIN導腳接觸不良

其2：可能是負載電流過大，金數觸點接觸面積不過大，長久通電後…，當然由最脆弱的地方             開始惡化！

我認為兩種原因都存在…

我查檢了，其中一組燈條迴路是異常的…

這是我維修人生，有史以來第一次拆解60吋面板，上一回破天荒的拆解58吋面板，這一回更上一層樓，再挺進了兩吋來到60吋！

時值武漢肺炎、疫情嚴峻（大爆發）期間，我需要儲備多一點防疫資金，跟它拼了…

無論如何…

拆解面板已經是繁瑣之事，這麼大的尺寸就更加不好拆卸！

經過冗長時間…

終於來到面板燈箱部位…

這就是剛剛上頭量測異常迴路的故障燈珠！

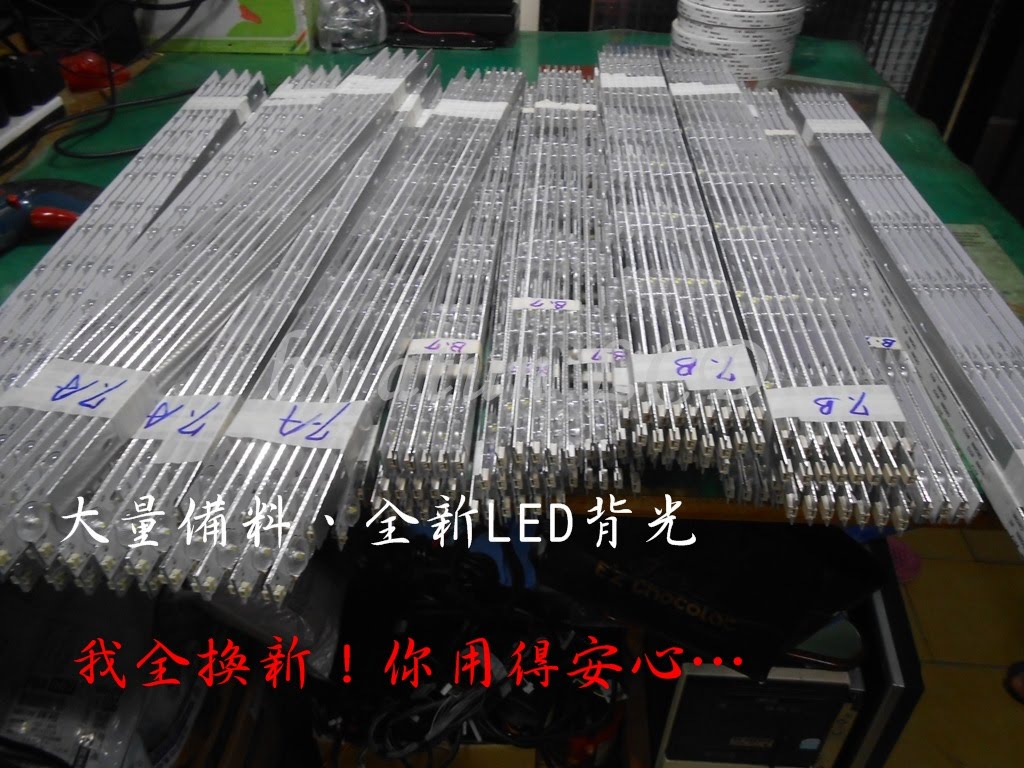

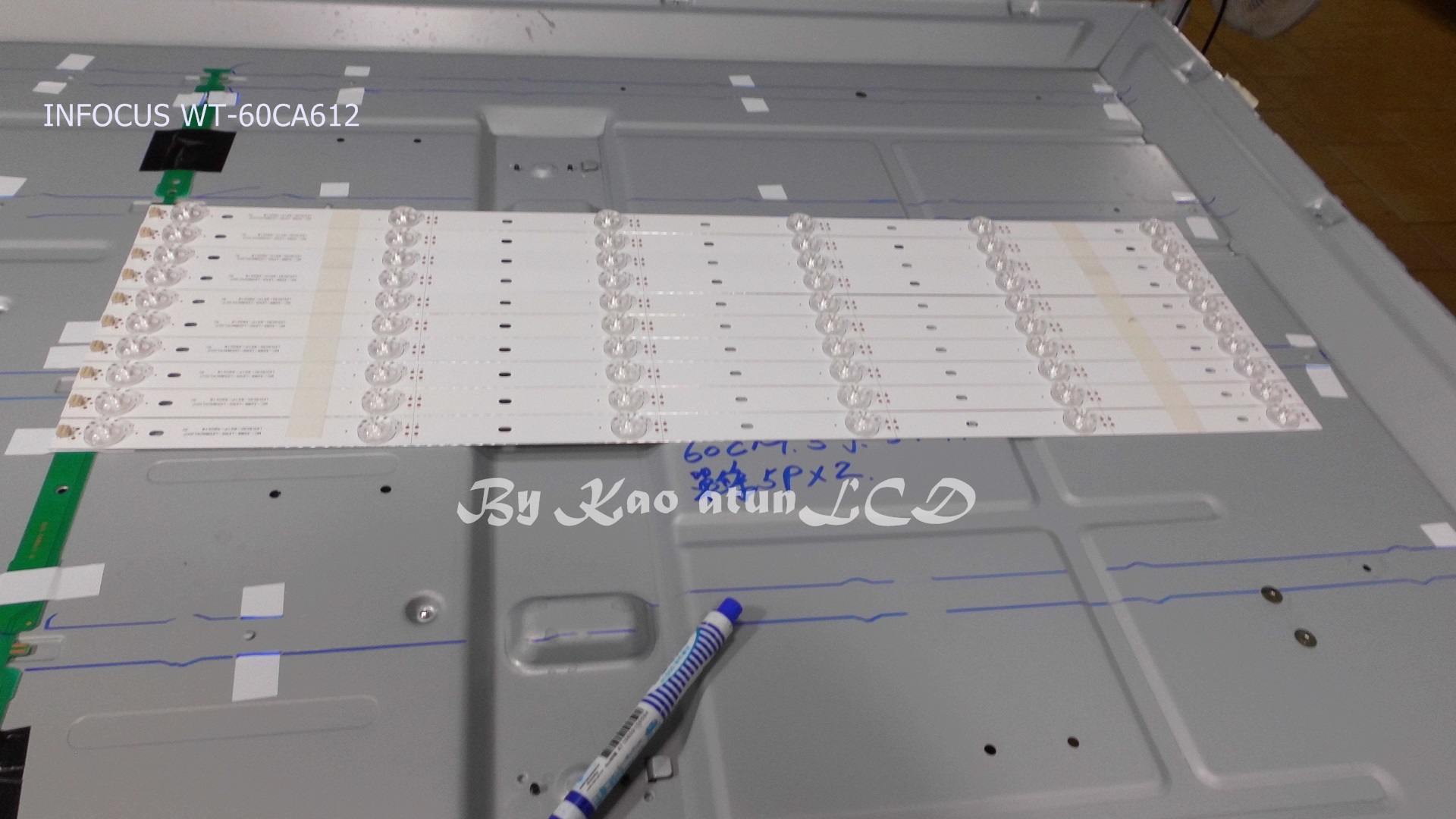

這是新進的全新背光燈條，18mm寬、1mm厚！十足散熱良好的鋁基板燈條

『規盤』給它那出拜！

在我先行的測試當下，試點起來的燈光就只是微亮而已…

所以囉…

燈條出線PIN座，須要來好好的整理一下…

經過對PIN座的整理後…，我再一次試點的燈珠發光現象是良好的了…

這個功耗是剛剛整理PIN座時，一併處理了…，已經是調降（減）過的了…

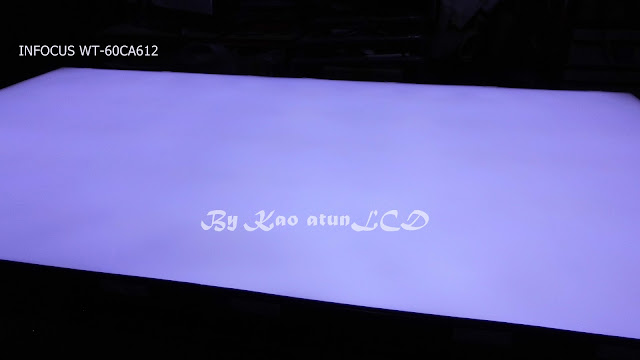

均光度非常完美！

喔！喔！

第一次測得LED燈條電流如此之高……，竟然高達：2.66A（安培）

哇靠！那不就是燒死你（燈條）了？？？！！！

不要緊張啦！

2.66A，那是10組迴路的總線電流，分流後每一個迴路，最多就是0.266A，我用燈條額定電流是：350mA，游刃有餘…OK的

由擱是一尾活龍羅…

提供參考，請多指教！

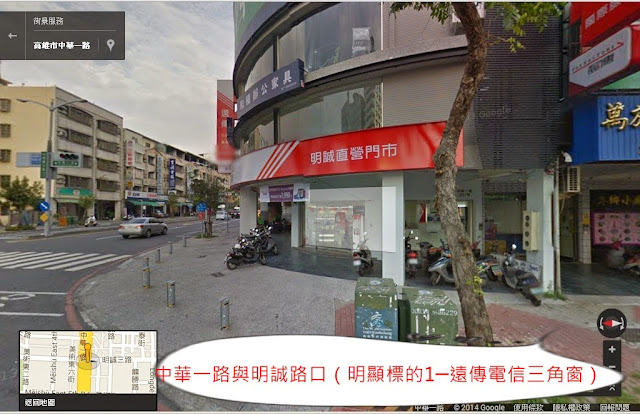

工作室附近Google街景：
