歡迎收看本日液晶電視維修分享，我是…『Kao atunLCD（高雄．啊唐液晶）』曾仔～
底下…

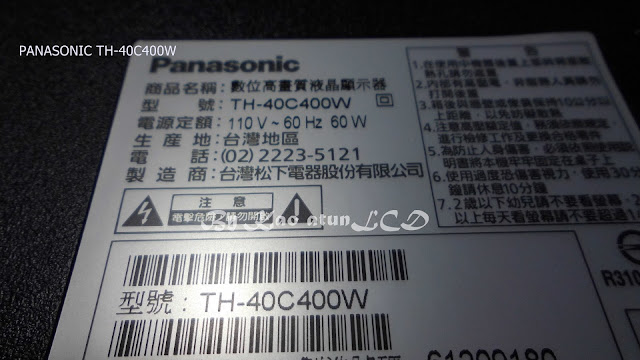

今日液晶電視維修主角：PANASONIC（國際） 型號：TH-40C400W
在處理了它的訊號源自舉到類比輸入源的台號滾動後…
現在已經可以收看在HDMI輸入的訊號源節目…
上兩張圖照，你是否有看出異樣？
約略1/3上半部，畫面較為深藍色，這個其實是背部光源沒有亮起，它還有『背光不均』的故障現象
所以…
電視畫面中的上方1/3處，影像都猶如陰霾的天空…
這邊是背光出線，不要被色線所蒙蔽，輸出入正、負極都須要正確的查量，也可以看電路走勢…
經過一段時間…
已經拆解來到燈箱背光處：
再次送電測試…
這就是上方1/3處影像偏暗的原因，有一只燈條沒有亮起…
喔喔…！850mA！！！
圖照接連出現…
請不要誤以為我只是更換單只故障燈條…，時間會證明一切…
略測一下燈條總線電流
這不是又燒死了嘛？雖然我又調降了許多電流，下一張出現了出現僅有500mA，已經調降了350mA，但是500mA，對於3V、1W的燈珠（額定300～350mA）還是過高啊…？？？
3只燈條都是並聯，500mA在分流後，都僅剩不到170mA的電流，對於額定300mA電流值，還有極大的空間，現在燈條作功，只能說是：『爽爽的』工作而已…
來熱機…收工…
提供參考，請多指教！
