歡迎收看本日液晶電視維修分享，我是…『Kao atunLCD（高雄．阿唐液晶）』曾仔～
底下…
今天液晶電視維修主角：PHILIPS（嘉捷）型號：50PFH5060

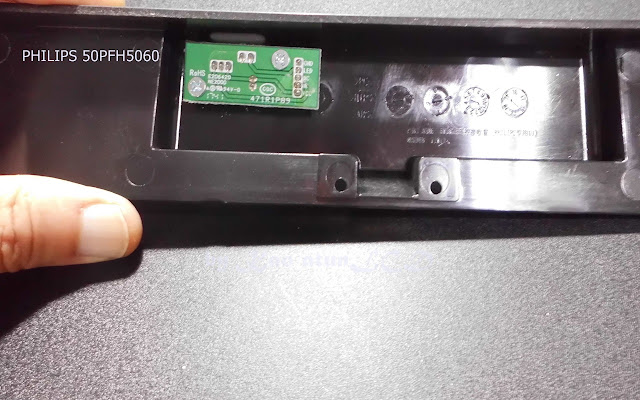

很討厭這種IR板的設計，拆解、組裝都有阻礙！
這是它的內部電路分佈：
我現在無法判定它是背光故障，亦或是它的恆流出問題…
電流有輸出…就是不亮屏，不然就是爆亮！當然底下的燈條測試使用電壓是不正常的…
我拍攝了許多影片，無非就是想要整合一下正確的故障現象，及故障點…

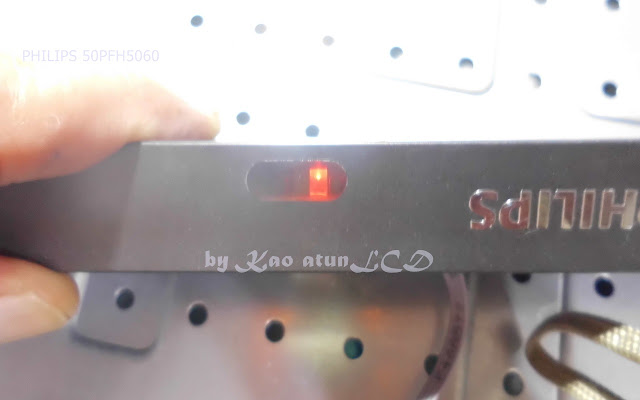

這圖說明現在機器是在啟動當下，因為待機紅燈號已經熄滅…
可是功率甚低…
試了多次都是一樣…
測試兩個迴路，理論上使用電壓理當相同，可惜…量測結果是不一樣的，但是背光燈條是全數使用全新燈條了…
測試靜態上就是這樣，有時微亮，有時爆亮！有時開關啟動時就會閃亮，而正確的機器啟動下它卻又不亮…，挖哩勒…
來看一下動態影片…
要來測試一下故障現象：聽說它是不亮屏、也有背光閃爍的現象…
不過…卻始終無法理出正確的說詞…
手邊剛好有一組屬於這型背光的連結線材…
不如，就來外接燈條模擬一下，它的故障現象…
其實…上述就只是要在編輯文章時…，期望有個完整說明…
講白一點，就是背光有問題…而背光有問題又牽扯到它的背光驅動，我認為無論如何都需要把背光換新，因為也已使用了好長一段時日，而剛剛上頭的影片測試裡，也說明原機恆流也是有問題的，恆流驅動是很少會故障（某些特定板是會的！）恆流會故障又與其負載脫不了干係！
如此這般…，不如就一起砍掉重煉！永絕後患！
OK了…
這就是背光與恆流全部砍掉重煉後的結果…
整機組裝…，熱機收工…
提供參考，請多指教！
