『一粒蛋.壁掛風扇』 壁掛風扇暨小夜燈之改裝、分享!高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕(LCD、LED)維修

各位午安! 今天不分享液晶維修,來看一ㄎ智能感應燈泡與壁掛風扇結合的改裝過程,它叫:『一粒蛋壁掛風扇』
今年年初,隨貨集運在掏寶買了2顆『雷達感應燈泡』,可惜有一顆是故障品(燈光閃爍),還好算是幸運,還有一顆是良品,哈!

燈泡屍體一直都給它留著,想說將來可能還有機會來一組:『兩粒蛋檯燈』,之前有強力破壞拆解了它,查檢一番後,判定是點燈的驅動板異常!



幾番波折:
雷達感應板就省略了,僅保留了燈珠盤,原本1P、12S的迴路架構,我將它改成3P、4S,這樣可以降低流經LED燈珠的電流,理論上電流就剩1/3!

原本還想重買一個驅動器,我卻不小心把驅動器給修好了,對了,驅動器上的保險絲是我加上的,就保險一點,是吧!

去除了燈泡錐形螺紋底部後:
我需要給燈珠盤來個載體,當然手邊最佳選擇料件,就是裁剪下來的剩餘燈條,它們都是鋁質載板,這樣也算是給燈珠盤多了一層散熱,還有個重點,鋁載板好剪裁,也好塑型!

貼上正港(3M)散熱雙面膠,這樣燈珠盤即可緊密黏合!

OK!
燈泡測試已經正常點亮,不再閃爍!

要當小夜燈,當然功耗不能過高,3W還行!
我其實是從1P12S(10W)、2P6S(4.8W)、一直到最後的3P4S(3W),當然可以再改4P3S,只是我也不確定驅動器能否支援到這麼低的電壓(18V),不想再下去了,那就到此(3P4S)為止。

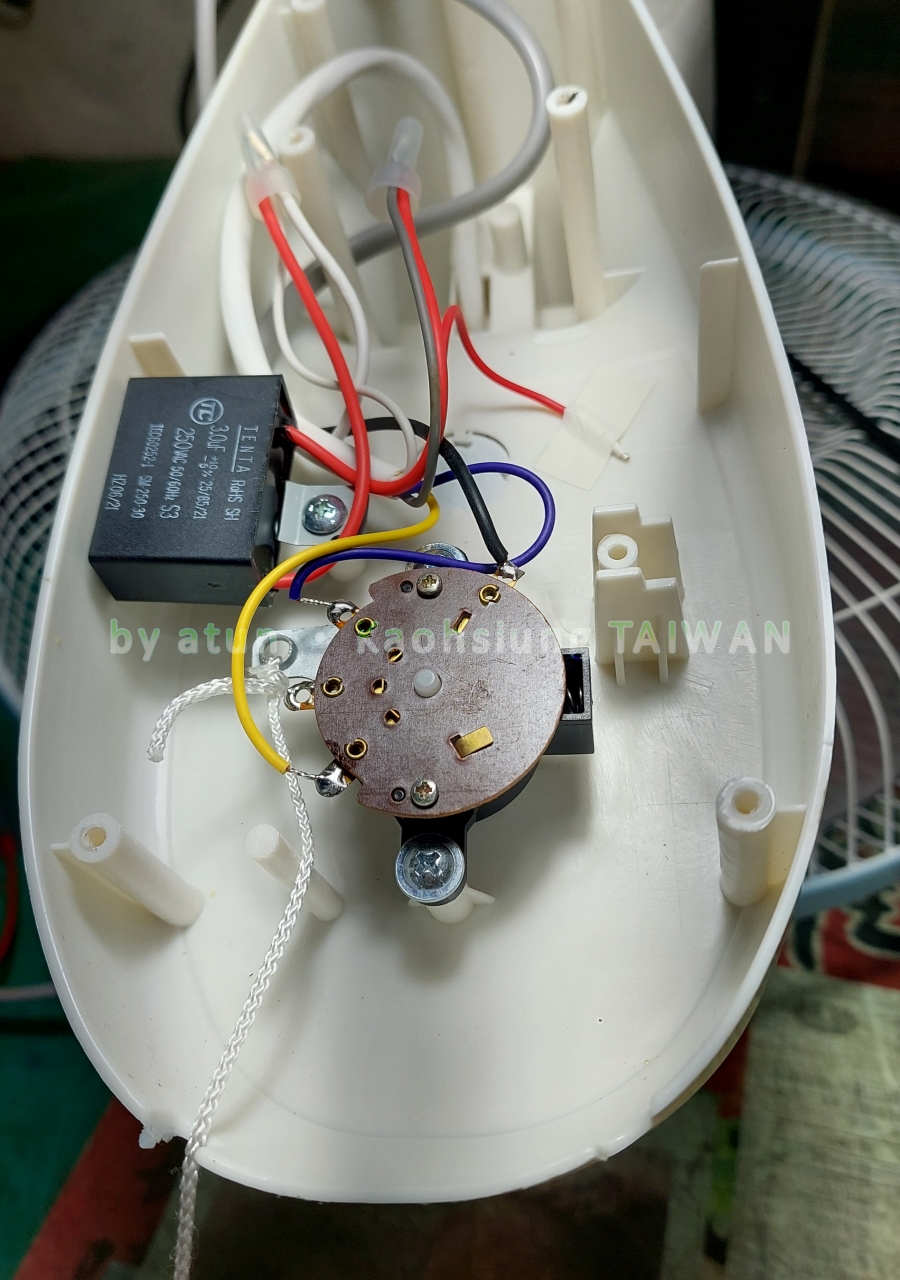

這裡是壁掛風扇內部線路結構:一個風速開關轉盤,及一個風扇馬達啟動電容:

現在,我選擇2速的檔位(2、3擋隨你),來當作小夜燈的啟閉開關,通常風扇我僅使用最低速(16寸的低速就很強風了),你更不必考量轉盤上接點的耐電流,綽綽有餘啦!

驅動器只是小小一片,愛塞哪就塞哪,一切都OK!

壁掛風扇基座是塑膠成型,挖孔不難,鋁基板也好塑型,一切就都好辦事!

無論多有把握!還是量測一下AC入端是否有短路!
不然開關拉繩一拉,隨即迸出『愛』的火花!

SHOW TIME!上場服役了!

提供參考,請多指教!
