JETGIGA（兆基）型號： JHD-4A1，啟動後，不亮屏、有聲音，維修。高雄、屏東液晶電視（LCD TV）維修，高雄、屏東液晶螢幕（LCD、LED）維修

歡迎收看本日『液晶維修』分享！

我是—KAO．atun（高雄．阿唐）專業液晶維修（曾仔！）

各位早安！

來看今天的液晶電視維修分享，主角是：JETGIGA（兆基）型號： JHD-4A1

這是它的故障現象：

送電後的啟動，指示燈號算是正常，唯獨沒有亮起屏幕，所以功耗數值僅有23W，看起來還是典型的背光故障。

這是它的內部電路分佈：

看這內部的紙貼紙固定膠帶，好像並非一手維修。

實際來到燈箱部位，果不其然，已經有換修過一次燈條，可是我實在看不出這樣的燈條迴路，是串聯還是並聯？？？

還是看不懂？這些跳來跳去的線路所謂何來？？？

這個9W，應該沒有接入背光源時的功耗，是吧？

不管前修者的思維，中規中矩的手法，就是將背光燈條緊密粘貼于金屬機殼上（增加散熱作用），又在其（燈條）上方以阻燃醋酸膠布再加強固定（以防止燈條脫膠）。

燈條埋入燈箱內反光片的下方，如下圖：

重新再加強所有排線的固定：

整機組裝試機了：

你們應該有看到，玻璃基板上佈滿水漬乾涸的痕跡，請勿使用含水量過高的溼布擦拭面板，這是不被允許的，確記！確記！

看倌們

背光設定值要留意啊，不要調高啊！！！

整機組裝，熱機收工了………

提供參考，請多指教！

工作室附近Google街景：

工作室地理位置：

維修專線：(07)5531525；0928029525 曾仔～

本工作室：

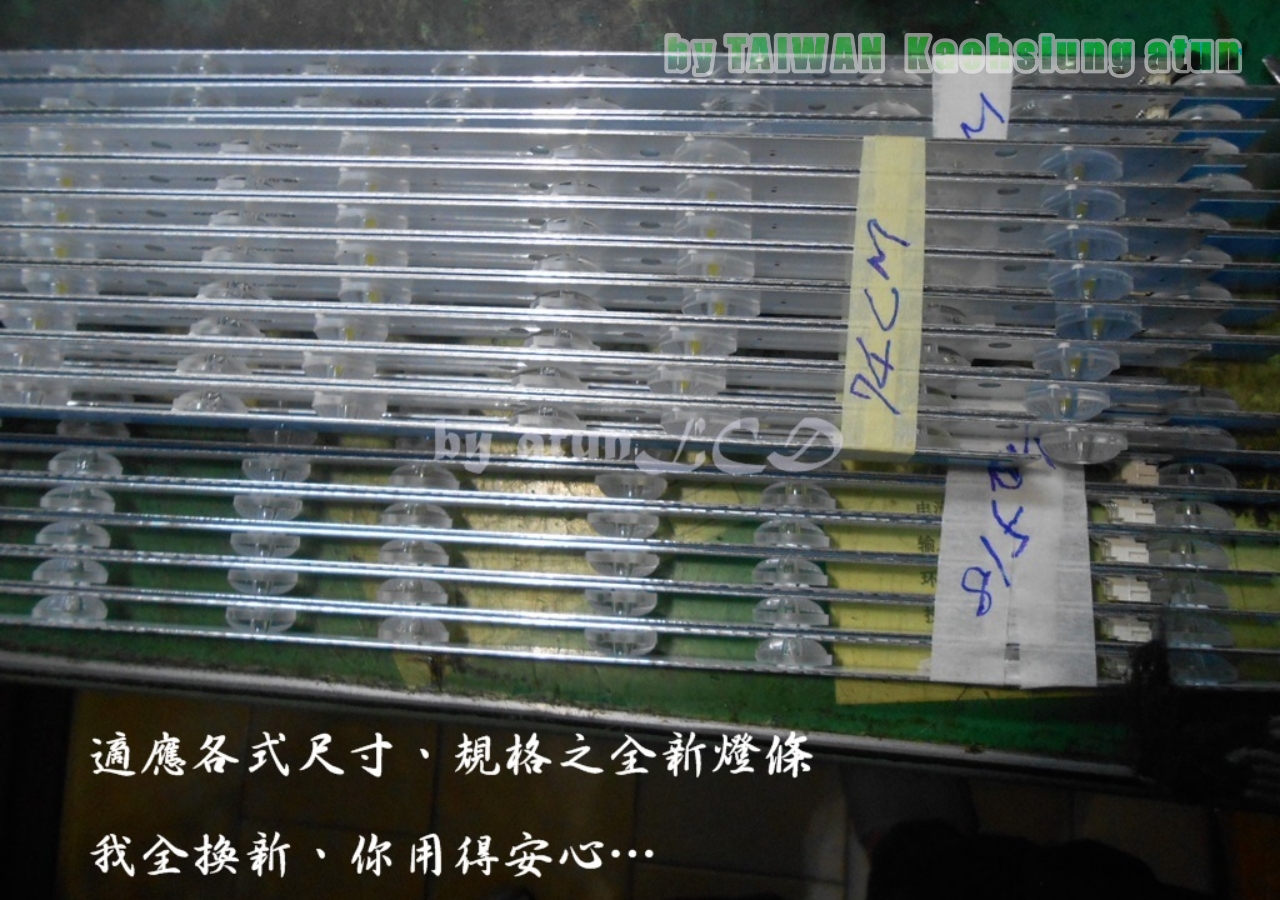

更換背光源，一律全數採用『全新品』，不換單燈條、不做單燈珠維修！

更換零件，一律採用 ─ NCC、Rubycon…等，日系無鉛零件！

敬請—放心送修！安心使用！
