高雄、屏東.液晶『電視』、『螢幕』維修~ASUS(華碩)型號:X453M,面板破裂更新維修(好繁瑣的一台筆電說)~(AF,S,X,P,PIX)

咱…親愛的眾網友~大家好!
各位早ㄢ~拜宅配興盛的關係,最近都是外地寄件來的維修件,有平板,有螢幕,甚至於還有電視,所以…又忙了幾天沒法子PO寫維修文章~
今天來看一台筆電破屏的維修過程,本來拆卸筆電更新液晶,就只是對於A、B蓋(筆電上半部),動動手腳即可,沒想到這一個機種,拆卸過程事如此繁瑣…,一起來看看囉~
本篇主角:ASUS(華碩)型號:X453M,與這一個實例的外觀是相當的,如:
筆電破屏維修~ASUS(華碩)型號:UX32A,液晶破裂更新維修~

面板的這個角落壓到碎裂了~瘀血了…

所以~啟動後的顯示就是這樣~慘啦~

按照慣例~直接從A、B蓋來拆解~
可惜在最後,與主機部位的銜接處,卻不得其門而入~這樣似乎是解不了的…

上半部銜接的這個遮蓋,就是解不下…
著手進行從主機部位的拆解,期望能夠破門而入~(呵呵…)
當我解下它的『C』蓋,也就是本機的鍵盤、滑鼠部位~
在這邊我看到了,當初組裝出廠時的一個瑕疵,這一條無線網卡的訊號天線,是被夾雜在『C、D』的邊框上,就這樣出廠來到使用者的手中…

所以~『D』蓋的外型有點小扭曲變型~

這個就是解下的『C』殼,含有鍵盤,及滑鼠組~
看到這裡~在使用筆電時,喜歡放著一杯飲料在其周遭的朋友們,可要多小心了,若是又不慎,將鍵盤搞死,那就不像以前那樣,僅僅只換個鍵盤而已,而是整個『C』蓋都要更換掉了~在維修費用上,可能…???

這裡是解下『C』蓋後的主機部位~
本來許多筆電拆解到此,大都能夠將筆電一分為二~

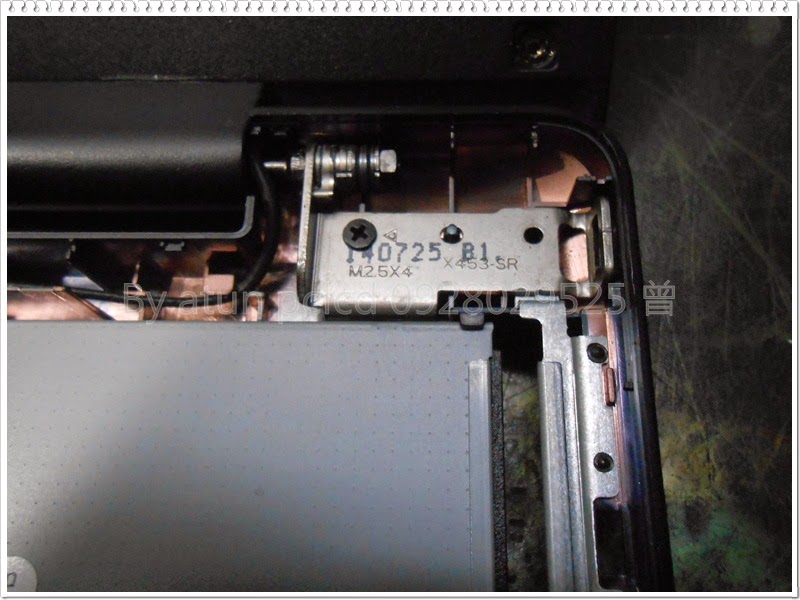

不過~從這兩張支撐架的固定方式上,可以看出~好像還不成熟~(意思就是說:還得再拆~)

剛剛上頭!你有看到它的背蓋照,你有察覺到嗎?你並沒有看到它的行動供電的電池組!
現在解下C蓋,你看到了右下角落,那個四四方方黑色的一大塊!

是的!這就是本機的行動電力供應中心~跟時下流行的平板一樣,就這麼輕薄短小說…

又再拆解其主機板~

幾乎~
將所有主機內部的所有零件脫光光!

這才得以將筆電上、下半部一分為二~

也才得以解下上半部面板部位下延的這個遮板~
你看看~若是你一直想要硬著解下『B』蓋,這會有怎樣的後果?我不敢想像說…

OK了~終於可以來了解一下他所使用的面板型號了~

整組零散的料件一起收藏起來…

期待新訂的面板到來喔~

緊接著~一路重新組裝回去~

在這邊~上、下半部的支架固定螺絲,特別在加強一下,注入一點螺絲固定膠ㄟ,不然常常在掀起闔下~久了…螺絲是容易晃動而鬆脫的…

組裝到此!
可以試開機來測試一下它的面板了~

OK的~

最後再將『C』蓋(鍵盤、滑鼠)接回~

整機再做一遍測試!

鎖入最後的背蓋螺絲!
你看看…毫髮無傷外殼~『Perfect』~~~

最後在開機測試那剛剛發現,生產組裝時被夾到的無限網卡訊號線!有事沒?當然沒事啦~只是生產時,也太粗心了說…
提供參考,請多指教!
