高雄、屏東.液晶『電視』、『螢幕』維修~『台北 信義』寄件維修~DELL(戴爾)型號:2007FPb,送電無反應~即升級強改電視驅動板維修~(AF,S,X,P,PIX)

眾『婉君』!大家好~
各位午安~快要下班了,恭喜各位今天有給它賺起來了~喔…
今天來看一台液晶螢幕的維修,是底下這一個廠牌、型號:
DELL(戴爾)型號:2007FPb,包裝成這樣是怎樣?難道是…?
是的!這也是從北部寄件下來維修的機器啦~

這是它的故障狀態~
送電了~只是怎麼按『power』鍵都是無反應的~

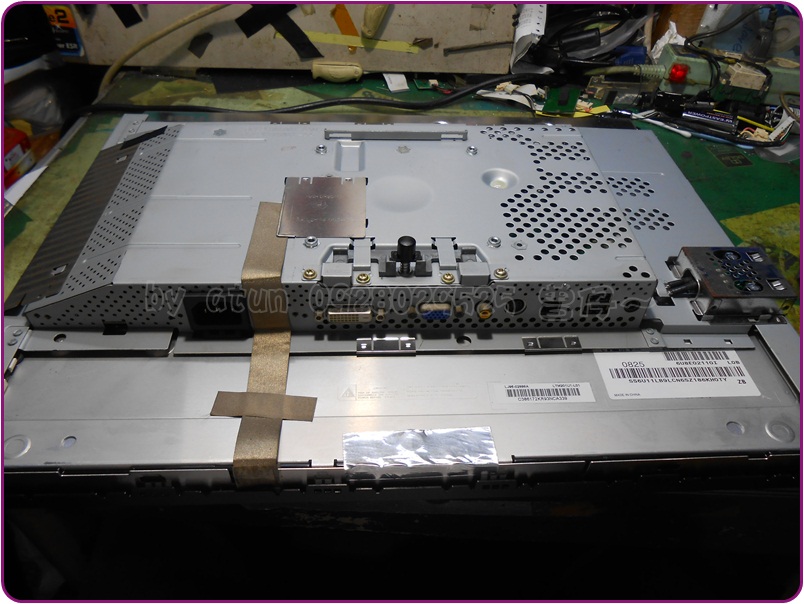

趕緊來拆機查檢…

4個單獨獨立電路,組成本機器的所有控制電路~

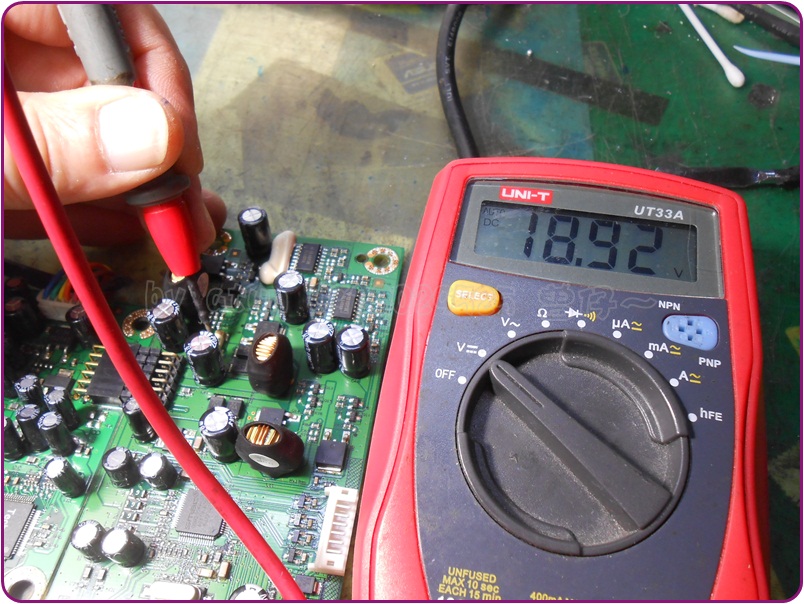

解下它~做動態送電測量~
查檢結果:電壓是有輸出的~只是主機板不工作,就實在是無法度啦~

你怎麼突然插入這一個屏信號線的圖照做啥?
是的~
再與主人『Line』後的結論是:因為主機板故障,我將朝往更改為驅動電視板的方向前進~
但是因為本面板屏口定義,雖為LVDS 雙8定義參數,雖然這一種定義的屏線一直都有準備~
但是屏口PIN上的參數確是反插型態的,通常準備的都是正插PIN口座的屏線
這下子…我真的就累翻了~時逢週六,我實在不想等到週一再來解決它
因此…努力…費力…傷眼力的將原機屏線,改成適合驅動公板接腳定義的正確位置!

有了對應屏線~

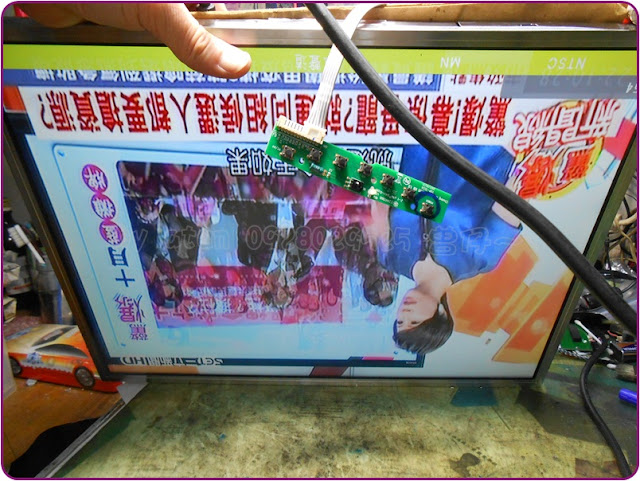

就可以來寫入韌體,測試、試點囉…

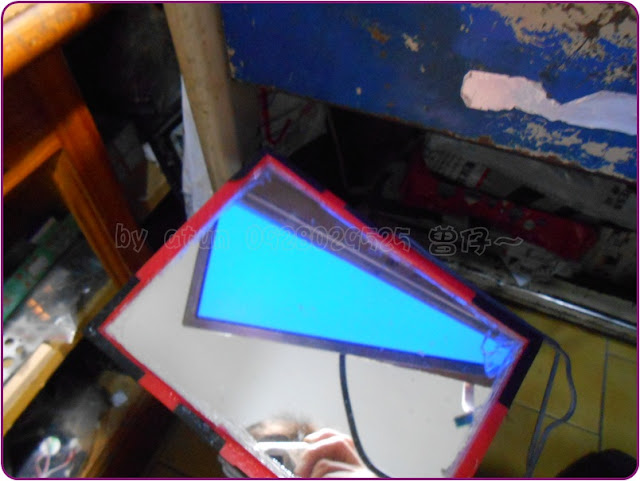

答案是肯定的~正符合我們的需求~顯示正常的啦~

剛剛試點的那一塊電視板~所有訊號都有正常顯示,獨缺『類比(Cable)』電視訊號,因此再換了一塊來測試~現在電視訊號也已經正常了~

能夠試點成功~
再來~就更加費事了~
我需要來煩惱如何安裝這一塊主機板?

大概最後的定置的位置就是這樣~

剛剛好閃過電源板這一個接地角落~實在是『Lucky』說……

再來~

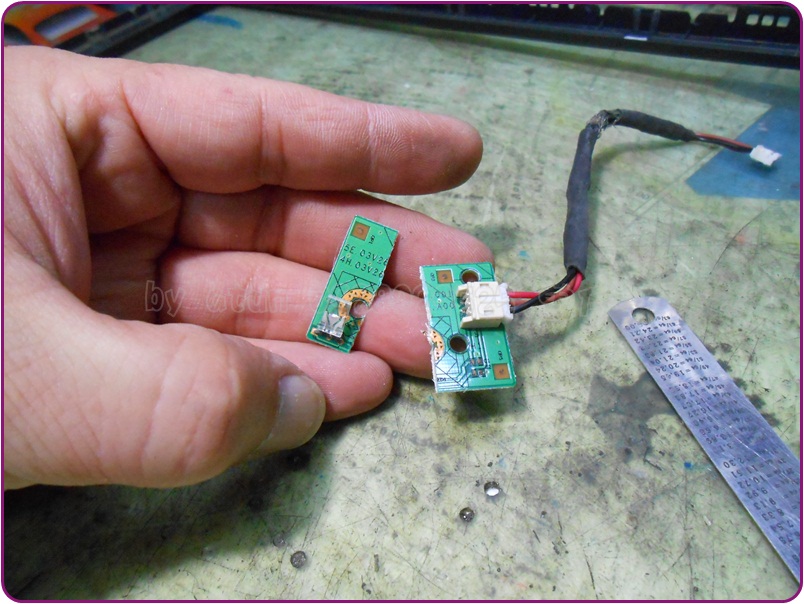

要幫機器製作一組IR及電源指示燈號,本想使用BenQ(明基)螢幕廢棄不用的指示燈板來製作,可惜電路板太厚了啦~

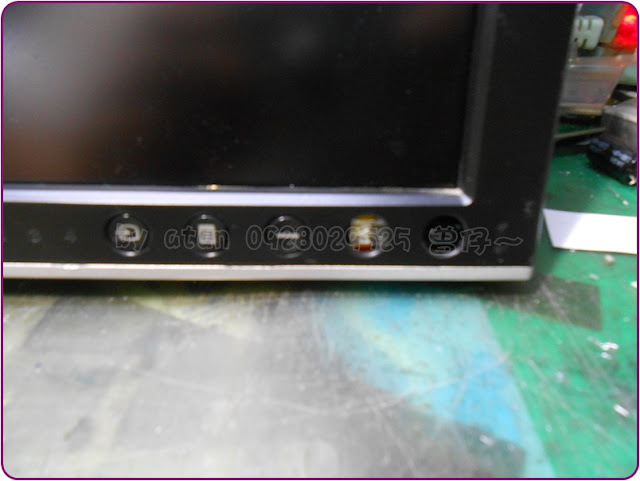

最後還是以這種型態來完成它……

功能正常最實在囉……

再來~
背蓋輸出部位也要稍做修剪啦…

最後!
便是如下的樣式呈現~

OK的~可以來燒機測試了~

換個訊號源,測試一下『PC』ㄟ…

OK的~百分百原機1600*1200畫素

再來換到『USB』播放~一切都是美好得喔……

提供參考,請多指教!
