通常來說，同一個機種型號，我是不會接二連三的連續PO出～，有時是因為所遭遇的狀況不同，因此才會在短期間內再見同型機種的維修過程～
所以～在繼上一篇：
液晶螢幕維修～連戰雙螢幕！ASUS（華碩）型號：PW201，送電無反應維修～
沒多久…，我又收到外地寄件來維修的ASUS PW201，一起來看看它的狀況……
看一下出廠日期，『2006』！距今10年的光景，還真是一台不錯的螢幕…
因為現在才第一次送修……
主人來電詢問後，沒有多久就說他已經寄出了～
又沒多久，再一次『Line』我，說忘記將它的外置電源適配器一起寄出～問我需要再補寄嗎？
我是有類似這一個機器的4PIN插頭，只是安培數是否吻合，只有試機以後才知…，當然輸出電壓值是相同的

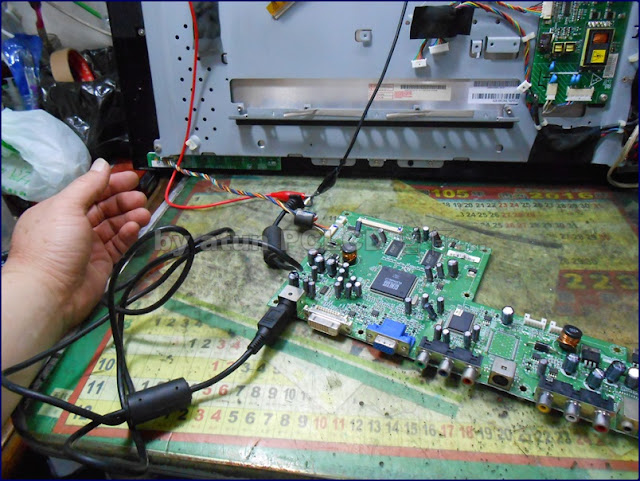

這是在好久之前，為了測試另一台機器需要用到4PIN線頭，所以把它解焊下來，現在在這邊剛好派上用場～
現在接入電源供應器～電流表指針並沒有移動…
因為機器負載，並沒有啟動，正所謂：『開機無反應』是也……
來查量一下它的動態送電狀態～
電壓明顯已經有進入了保險兩端～
再來…到了後端再查量～電壓就不見了…
顯而易見！
問題還是出在這一塊主機板身上，解下它做查檢～汰換～與及故障排除……
重新再上電測試！電源供應器上的電流表已經有移動，很明顯的說明後端的負載已經有了啟動作用！
所以～機器的觸控按鍵板燈號已經亮起～
散熱用銅片，我是一直都購買一堆的～
排除故障後～緊接著…

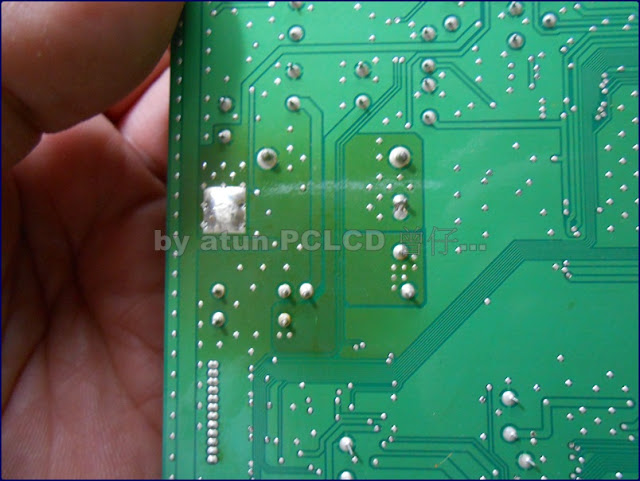

幫忙它們加強加焊銅碑來散熱，這是一定要做的啦…有多加裝幾片銅碑，總比沒裝的還好吧～
再來就是要更替一些電源部位的濾波元件！

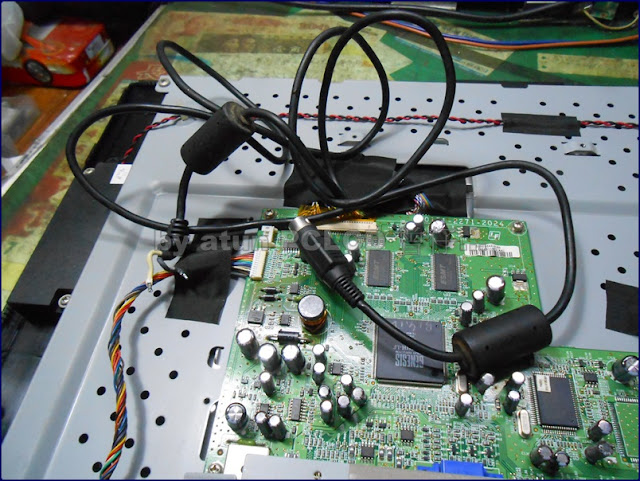

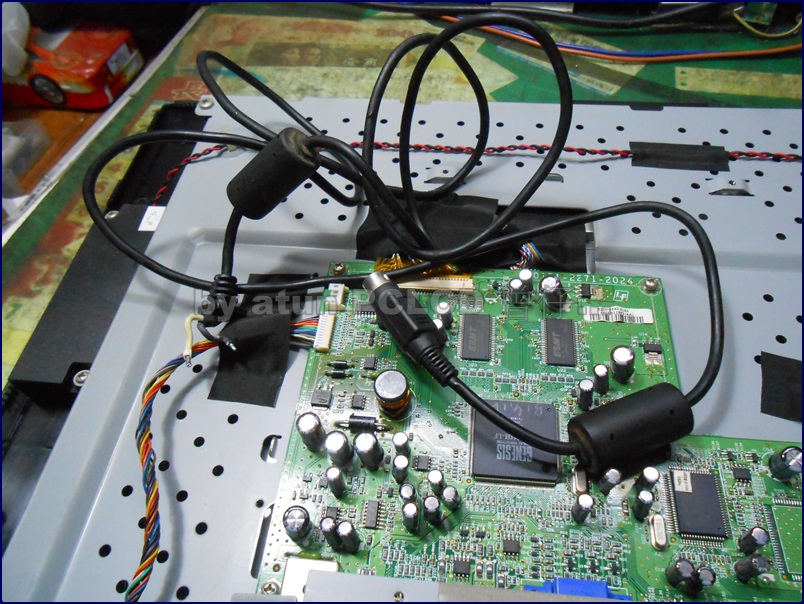

這是最後整新完善的主機板～
重新尬回機器，再一次上電，當然一切都是『妹』有問題的……

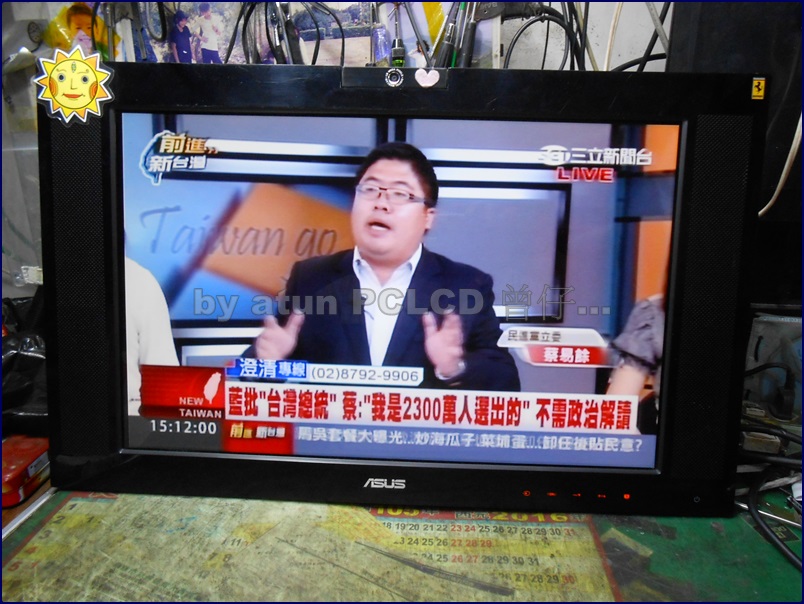

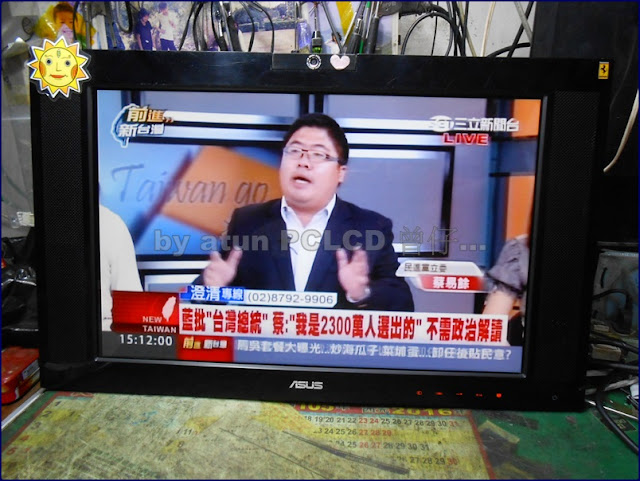

顯示上一切也是OK啦～
一個午休醒來～
狀況上一切都還是良好的～
唯獨……
不得了了……，『蟲蟲危機』已經開始上演了啦～
好久以前～也遇過的蟲鳴叫聲，這一回又上演了～
如：
台北天母寄件維修～ASUS（華碩）型號：PW201，送電無反應～修復後！熱機有高頻音，從此…
死啊！啊怎啊～麥安怎……
其實…在上一回連戰雙機時，我心中也曾經想到這一個蟲鳴叫（啾…啾…）的問題，只是那兩台都沒有發生（心中有些問號…），而這一次的維修過程與上一次並沒有兩樣，都是一樣的維修過程，換裝的料件也還是相同，怎麼這台就會，而其他兩台都不會～
當然要說主板是不同一塊，所以才這樣也是可以解釋，還有另一個不相同的狀況，那就是一開始我說的主人未寄送過來的外置電源適配器，前兩台都是原機器的，而現在維修這一台所測試使用的就是與它們不同，安培數稍微不夠，僅僅只有4A，機器原配是6．…A，就是覺得有機會是它們所造成～
所以～
我又換了一ㄎ電源適配器～不過也還是僅有輸出4A而已，在調換後，測試的結果，依然宣告失敗～依然是滿屋～鳥語蟲鳴叫……
現在手邊也無其他更合適的適配器可以測試，本想叫主人把電源再寄過來～
只是心中又想著…既然以前都能把蟲蟲抓掉，這一次應該也還是可以吧…？
我先前曾經將適配器內的料件更新過，有發覺蟲鳴聲出現的時間有拉長，意思是說：要熱機更為長久時間以後才會出現～
為什麼一直懷疑是電源供應器的問題？
因為上一回會出現蟲鳴叫聲的實例，也是用了這一ㄎ電源，那些橡皮筋熔解的圖框還是一直留在那上面…
話雖如此～只是也還是沒有真正屬於它的電源可以測試使用，心中懷疑歸懷疑，就是無法于以測試實驗！
因此～
我先從調整它的功耗下手，一開機啟動就是45W，經過一番調理，下降了10多W，期望它工作溫度不要過高，看看能不能解除蟲鳴叫聲～
很可惜啦～這一方法並沒有奏效，它…還是叫了……
後來～
再在主晶片上加裝了散熱風扇後～這回終於收到了成效！
只是……
這麼一來，我又苦惱了…，你又苦惱什麼ㄋ…？
這個風扇的電力銜接，是在電源入端，並不受任何訊號所控制！因此只要是電源有送入機器，就會啟動運轉（意思是說即使你是待機狀態，風扇還是在運轉…），甚至於像上頭還未開始維修前（都已故障無法顯示了），這樣的銜接，風扇還是照樣運轉無誤！如此這般～豈不也太『掉漆』了嗎？
除非～你拔除電源，或是將電源插在有開、關控制的電源插座上！
雖然主人也同意如此作法，不過～我還是繼續努力的想辦法……
老實說～上頭的主板內，要找尋可受控制的DC：12V是不可能的（因為那是外置電源），若是要找到其他可受控制的DC：5V是一定有的，至少面板的控制電壓便是了～
所以～是不是來做一個所謂的『電子開關』，也就是：『BJT（電晶體）開關控制』就可以了…
這個對於電子科班出身的大眾來說，算是易如反掌～桌上拿柑～是吧？
這個對於電子科班出身的大眾來說，算是易如反掌～桌上拿柑～是吧？
而我就沒那幸運了～我可非科班出身，這可需要研究研究……，話雖如此～可是我對PNP、NPN的BJT也不算是陌生，上網搜尋一下…
開始了以下的實驗：
應用了各式電阻～再加一個BJT，構成了簡易的晶體開關電路～
此時需要應用兩個電源，兒子電子科的實驗教材成品，在這裡剛好可以派上用場，因為我只有一個單一輸出的電源供應器～
實驗做著做著…，竟然把晶體的接腳給弄斷了
重新尬入基板中～
在以下求得：
當送入電壓後，風扇並無運轉～而在待機時，也一樣符合需求沒有運轉…
而當螢幕啟動後～
BJT的『B』極有了面板啟動電壓所觸發，BJT的『E』．『C』極間導通～短路～進而構成風扇DC12V間的迴路，因此開始運轉～達成散熱效果……，當然～當待機時～面板熄滅面板供電電壓未到位，『B』極上電壓少於0.7V無法觸發，『E』．『C』極間也就被切斷，風扇電源DC12V便不能構成迴路～也就能達到風扇停止運轉的目的了……，這便是最為簡易的BJT開關應用！
加裝的線路，並無影響面板顯示，一切都是正常的～
封裝後蓋前～
還是要再加強一下散熱！把後蓋的散熱孔給剪了，讓通氣孔再擴大一些…
這一台～
就又這樣從早搞到夜晚，前一～兩天的文章內，不是說了，被一台PW201給絆住，我說的就是這一台啦～
一直到凌晨，我還不善罷甘休～
夜已深～

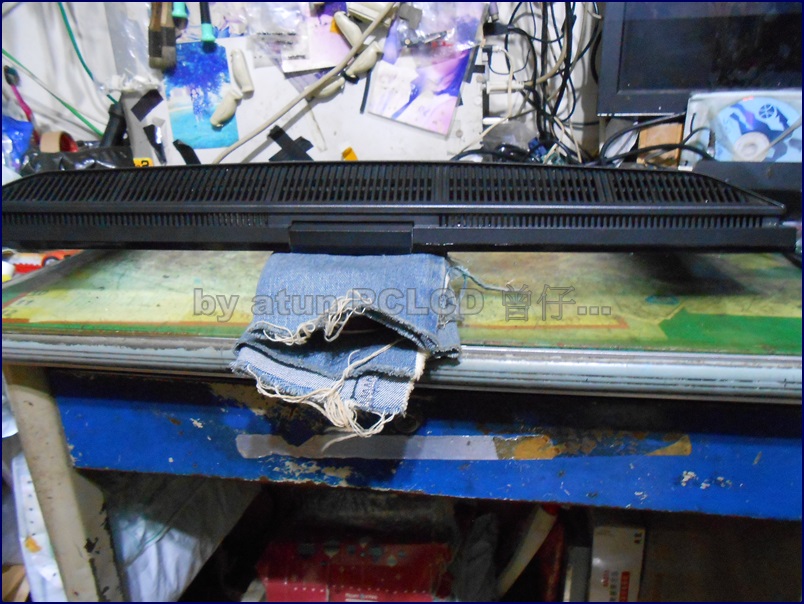

繼續趴著～挑燈夜戰！漏夜燒機下去～
一早起來，我依然聽到蟲鳴聲……
不過～我再把它掀起來，又預熱了近5個小時，蟲鳴聲是沒有出現的，原因是趴著時面板散熱又不良了…
結尾～
最終到寄件回客戶家後，我始終還是無法得知，蟲鳴聲是否與電源適配器有無關聯…？
下圖可見！機會終於來了…，原機器的適配器終於在我手上，測試過了……
答案是肯定的，確定裝上原機適配器是不會有蟲鳴聲出現的……，我花費了一整天抓蟲，到頭來卻是一場空啦……嗚呼哀哉……嗚呼哀哉……
