高雄、屏東．液晶『電視』、『螢幕』維修～TATUNG（大同）型號：V32M300，啟動後、不亮屏維修…（S，X，P，PIX）

哈囉～我是曾仔… 大家午安！大家好～
這是友人家中使用的電視…
剛剛在編輯相片時，突然驚覺從電視鏡面反射的影像中，看到了未穿著上衣的我， 呵呵…這下露點了…，趕緊給它移除……，不然真的是糗大了…
所以囉…沒有了電視的全面圖照…，直接進入故障畫面…
底下就是我常說的『開機暗屏！』，啟動藍號已經亮起，它應該要亮起背光，顯示影像的…

本機器出廠銘牌，各位都可以從這一張銘牌當中，看到它的型號、及其出廠年、月份，下次你來電詢問維修事宜時，你就可以看著這一張銘牌，告訴我它的型號為何？當然！若是機器壁掛在牆壁上，無從查看那就另當別論…

解下後蓋後～內部就這麼簡要！
一塊主機板，一塊二合一的電源．升壓板，再來就沒了……

TCON板在這一塊面板上，已經整合進入玻璃基板的銜接橫隔板內…，這個非常不受維修同業們所欣賞，連接著玻璃機板的電路偌大，不好位移，簡單的說：難查又難以更換料件，再加上維修費用又不能提高，最後就都放棄了…，也就因為如此，3C垃圾不斷的增加…，你有想過這個問題嗎？

現今！跟它毫無關聯…先不用理會它……

進入查量階段……

電壓是有輸出到位的……

此時～

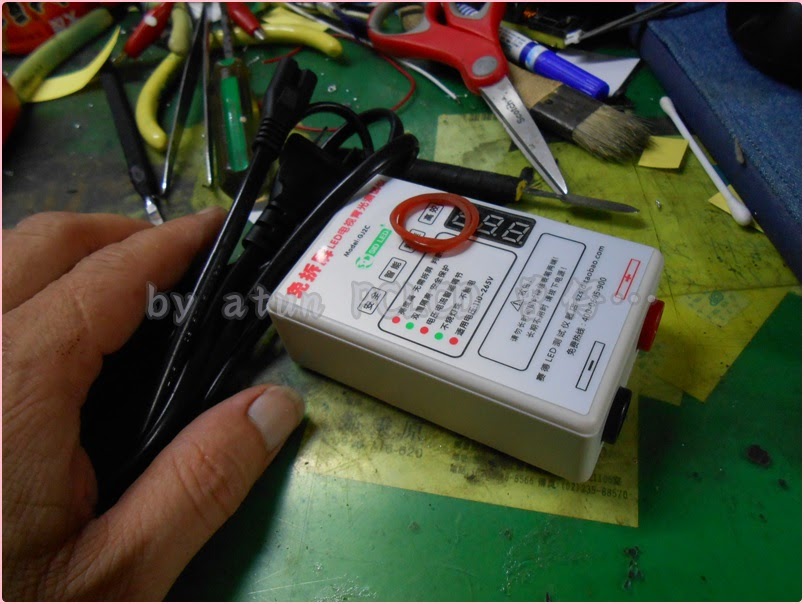

該是起出LED點燈測試具試點的時候了……

測量結果～

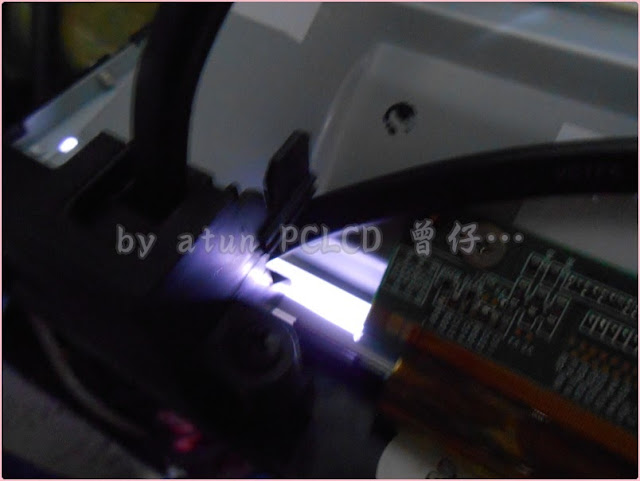

感覺它都有亮起背光啊…？

於是乎…
再一次的重新上電再次試點…，神奇了…，竟然已經完全點亮了……
這是假象？還是真的復原了？

於是乎～修補了PI板上焊點後，也就組裝起來…，試機預熱中……

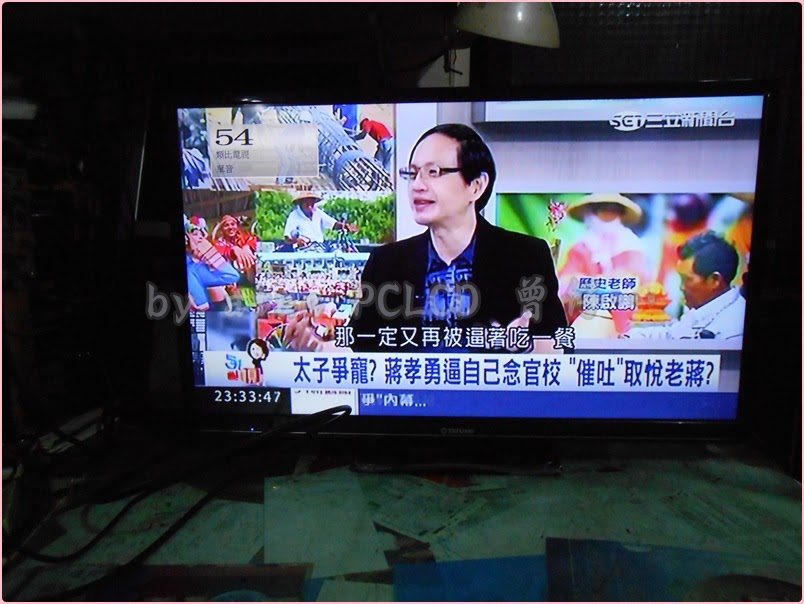

你看看～真的好了ㄟ……，好神奇……

看到還有下文……，你想也知道……，上頭的顯像只是…曇花一現啦……
不管了～直接再一次拆解機器～直搗面板內部背光的所在位置……
這是本機器使用的面板，其背光模組採燈箱、LED直下式光源…

其內部有三條LED燈條，每一個燈條內的LED燈珠做串聯連接，三個燈條又再一次的串聯式連接，也就是說從頭到尾，所有的燈珠都是一一串聯連接在一起的……，這個最大的缺點是，當其中一ㄎ燈珠出了問題…，電壓迴路就會因為燈珠故障而被切斷！最後啟動電路保護機制，所以…就『不亮屏』了……
啟用點燈具來測試，因為它有電壓自適應的功能，不會啟動保護機制，所以當然還是能夠驅動LED背光～這就是為何上頭測試時，我自覺它的背光是OK的原因…

除非看它所顯示的電壓數據～不然就只能拆到這…，一試點就知道那一ㄎ不良了……上頭那一張，你有看到我在不良處，打了個『X』…
這裡是更替不良燈珠後，再一次的試點的畫面～
靠！根本就是『光芒萬丈』啊……

OK了～整機組裝起來熱機了……

提供參考，請多指教！
