高雄、屏東．液晶『電視』、『螢幕』維修～～ESonic（億碩）型號：HD-4209，送電無反應維修…（S，X，P，PIX）

哈囉～我是曾仔… 大家午安！大家好～
嗨…大家週日假期安好，前幾天還說稍有涼爽氣息勒…，沒想到颱風一過，氣溫還是一樣炙熱，我非常期待冬天的來臨…
這一篇本來想要給它跳過了（因為已經PO過很多屬於這個型號的維修文），不過…看看資料夾內的圖片，我不得不PO它…，一起來看看…為了什麼？
底下本篇主角：ESonic（億碩）型號：HD-4209

現在已經送入市電…，可惜的是它一點反應也沒有（沒亮指示燈號！）

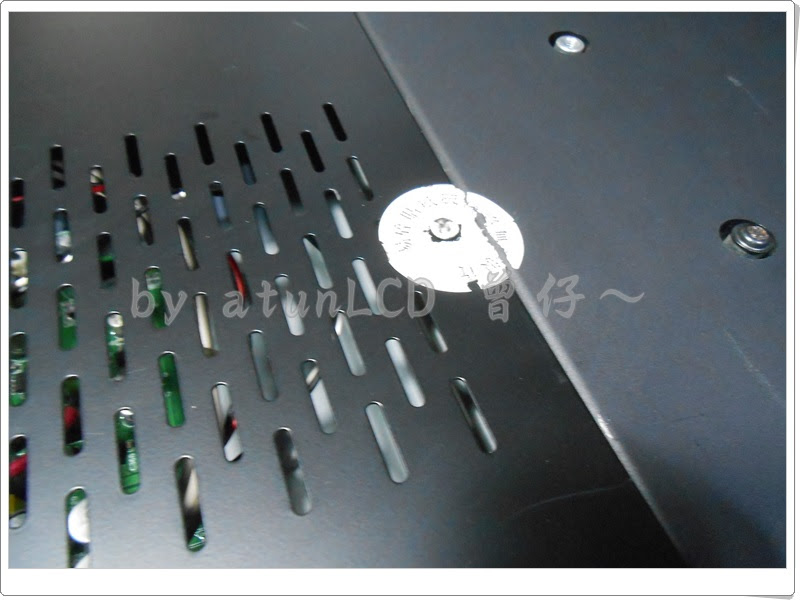

解開背板小鐵蓋，映入眼裡的是一堆混亂無序的線路……（請你們留意導線PIN座上所作的紅色記號，這是前修者做的…）

這裡還纏覆著膠帶，這不是意味著非一手維修…？
是的！主人說過了，有送去別處維修過，搞了許多時日（一個月，還是2～3個月？忘記了），還是沒有排除問題…？

待機電壓確定是有到主機板的…？這又意味著什麼…？

 先不管了…按照以往的手法，先將主機板整理一番再說…

這是重新整理過後的主機板，我要再一次的上電測試……

靠！還是沒有亮起指示燈號ㄟ…，這下…代誌大條囉…

現在！
你看一下下面這張圖照，通常維修拔除線路時我都會著色上記號，我做的記號是藍色，現在它已經亮起待機紅燈號…

請你仔細的端詳…，現在這樣才是正確的PIN座安插方式…，這是代表什麼意思？
原來前修者將兩個同樣孔位的PIN座對調了…，我姑且認為前修者只是回裝時，一時不察隨意安插而不是存心惡搞…？（這樣非常的要不得…）

OK～現在已經導正了輸出PIN座，有待機紅燈號…
再來…也可以啟動，轉換為藍燈號…，這時應該要……？

應該要亮啟屏幕的…，無論有無影像，至少也要有背光……

我要來查量，確認一下電供的背光工作輸出電壓…

電供的背光工作電位是存在的！

這個PIN！是主機板輸出背光啟動訊號與亮度調節訊號的PIN座（棕、黑兩色接入背光驅動板中）

而在啟動時…我所量測的這兩個訊號線都是低電位，所以…當然不能點亮背光！

現在！它已經亮起背光，不過並無影像！看來…這又是另一個故障點，真正是困難重重……

現在我要告訴你為什麼背光又可以亮起了…
來看一下底下以前維修過的同行機種圖照…，我非常明確的說，這個線路被刻意的調換過，唉……，親愛的同業，這…實在是不應該阿…

所以…

現在要再繼續排除這一個黑亮屏的故障現象…

話說…
在線路上都可以極盡所能的胡亂搞了…，那電路板的部位，當然也無法倖免於難……
到處都是被動過手腳的痕跡，也破壞好多處零件，有許多銅箔也都斷裂，這一塊就修不下去了…

拍攝TCON，是要給新店的友人，看清楚對照板…

後來就在新店同業友人『胡哥』的支援下（倍頻板），始得已排除黑亮屏的故障現象……

在此感謝─新店胡哥囉…

提供參考，請多指教！

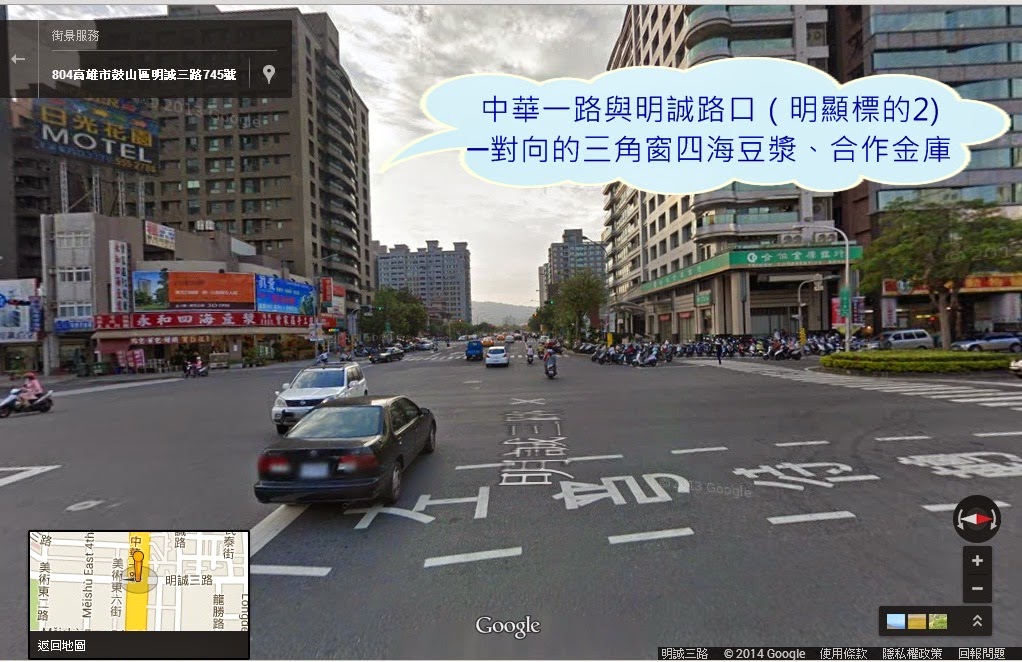

工作室附近Google街景：
