高雄、屏東．液晶『電視』、『螢幕』維修～ZINWELL（兆赫）型號：LM3718P，送電無反應維修…（G，S，X，P，PIX）

哈囉～我是曾仔… 大家午安！大家好～
來看今天的主角，ZINWELL（兆赫）型號：LM3748P

你一定很難想像…

一個故障現象，牽連如此之廣大，如同來電詢問的人客所說：請問…，我的電視機電源指示燈號沒有亮起，是不是電源板壞了…？是不是電容換一換就好…？我都回答：『阿災…』，要查檢過才知道說…，又不是神仙可以透視機器擱…

這是它的內部電路分佈：

現在把主板尬上…，來送電測試一下… ，就如同人客的詢問：“證實現在真的送電指示燈號沒有亮起…”

來查量一下電源板的待機電壓輸出…？

靠…！還真的是電源板故障欸…？現在量測是無待機電壓輸出的…，慘了…這下自己打自己了，不就跟人客說的一模模…一樣樣啊 …

別緊張…咱門繼續看下去…，解下電供板做查量…

不對啊…

單測電源板送電後，是有待機電位輸出的喔…

尬上機器又量測不到了…

不過…

我拔除送往主機板的線路後，已經有了待機電位輸出…



所以…

會是主機板有事嗎…？

我又把主機板，與電源板兩個解下再測試…

靠…，明明有待機電壓啊…？

上機後…，又沒電了…

我又找同款電源板來測試……，還是不行…

最後才恍然大悟……

原來…是高壓板在搞鬼說…

解下電源板處理中…

終於排除短路…

準備再來送電測試了…

終於亮起了待機紅燈號…

也能正常啟動…

雖然…，是已經可以啟動…，可是……

這等畫面能看嘛？

看起來好像是背光有問題說…？

於是乎……，也不知哪來的閒工夫…，我竟然想拆解面板…『免責聲明：拆解面板有損傷玻璃基板的風險（亮線、基板破損），維修者不負責任的喔…』

這下…可慘了…

看起來好像沒啥…破綻說…，所有燈條、燈條座都很新穎……

點起來很亮眼欸…

反正都拆解了…，就給它補補銲錫啦……

可惜了…，嘛是無采工…

最終……

還是找來一塊驅動板更替它…

終於…，可以收工了…
話再說回來…，要是當時有這另一片高壓板可以來試著替換，我也不必白費力氣拆解面板來查檢，所以才說有料替換，可以交叉測試的師父最最厲害了說…，也最幸福…羨慕喔…

提供參考，請多指教！

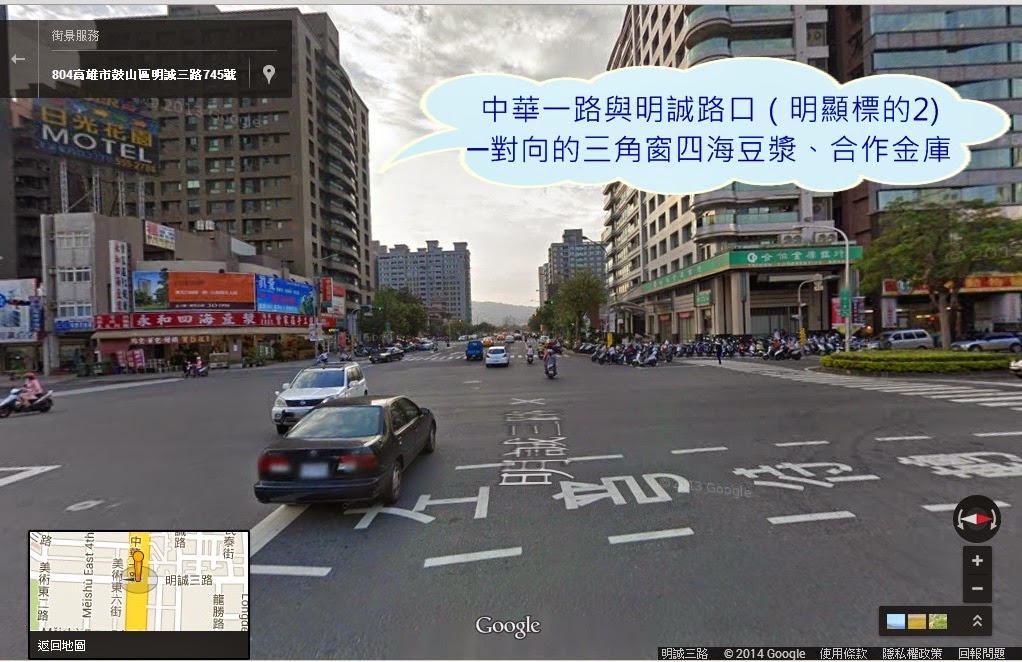

工作室附近Google街景：

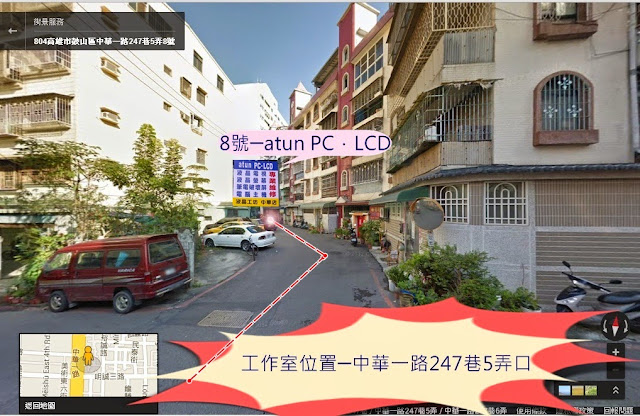

工作室地理位置：
