HERAN(禾聯)型號:HD-50AC2(LD),啟動後…,不亮屏!維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕(LCD、LED)維修

哈囉…! 大家早安…大家好…
 歡迎收看本日液晶電視維修分享,我是…『Kao atunLCD(高雄.啊唐液晶)』曾仔~

底下…
本篇主角:HERAN(禾聯)型號:HD-50AC2(LD)


這是送電啟動後的功耗,僅有12.2W,有說過了,某個部件沒有被驅動!
也可以說它是標準的開機不亮屏功耗…

上一回那台:LG 42LB5800  就被它乎弄了…,本以為是背光問題,結果…卻是主板沒有送出背光訊號,此時,主機板的故障,會連同驅動玻璃基板的力道都不出來,因此…,在功耗上的數據表現,會再更少一些…

但是!功耗大小卻又與各個機種不同而有異,所以在相差無幾的狀況下…,誤判是有可能出現的

我拍攝它的IR板
其實是要說,有時…多個『尾溜…』在這!讓人非常的討厭…

這邊是它的內部電路分佈:




看起來…,本型使用的是奇美面板…

開棺驗身!
哈…,沒這麼嚴重啦!

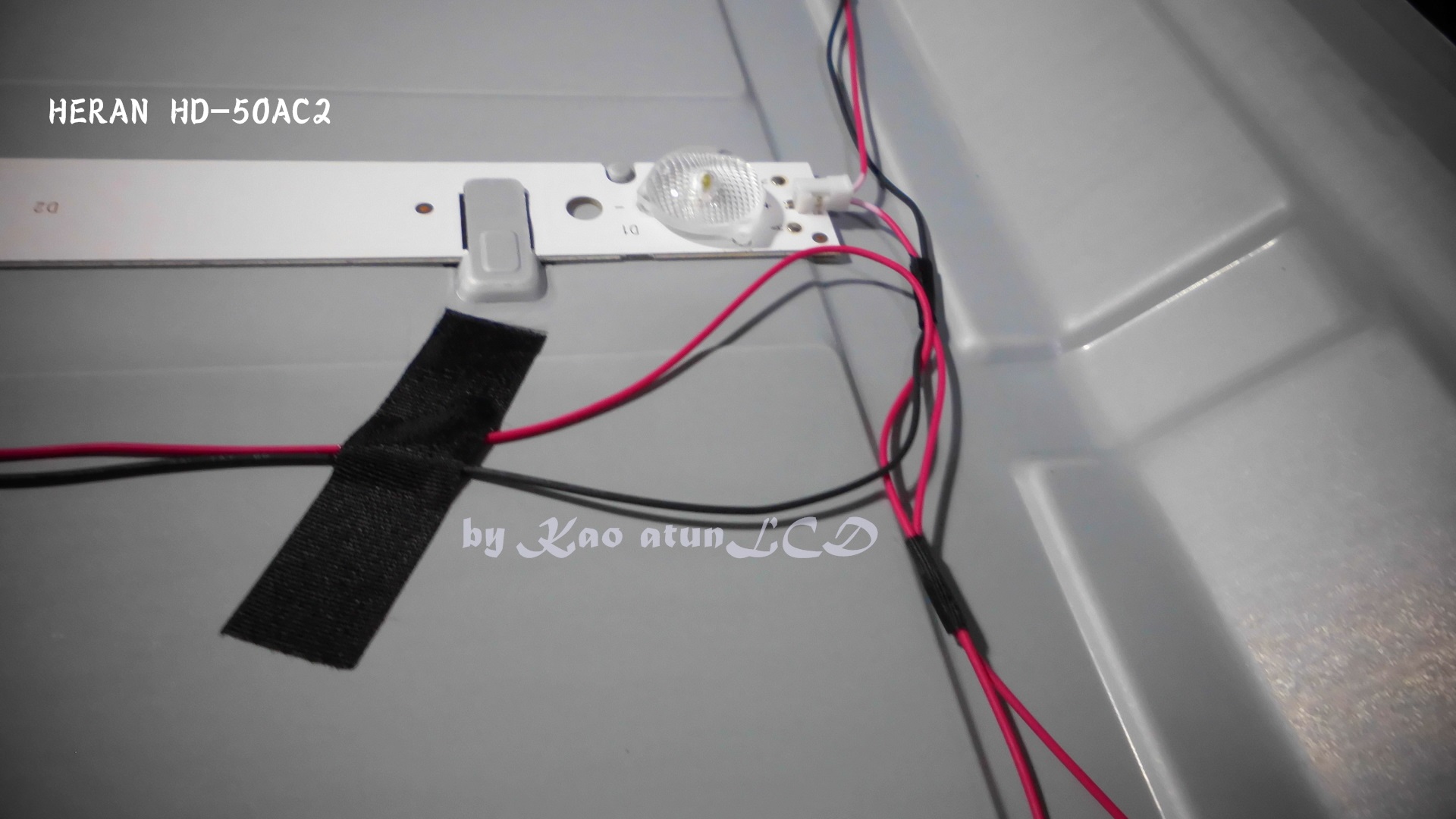

看線路…
只有一紅、一黑,看起來是全部燈條串聯…?
實際上線路是這樣,但是燈條內部架構,還需要再堆敲…???

OK了…
全數更替,換裝全新燈條…
再一次的測試…已經可以全部點亮!
不過ㄋ…,功耗頗高!一會…需要再一次調降一些燈條通過電流…




組裝回面板的試點是成功的…
我都嘛…是戰戰兢兢的啦…,但是每次遇到這種故障,都還是需要先告知:以下聲明:

免責聲明一下:

拆解面板有損傷玻璃基板風險(亮線、寬帶顯示不良、玻璃基板破損),維修者不負責任的喔


加入玻璃基板後的功耗,。又多了2~3W
趕快來處理調降囉…

幾乎砍掉一半的功耗!
期望…燈條長命百歲啦!!!

熱機中!收工……



 提供參考,請多指教!

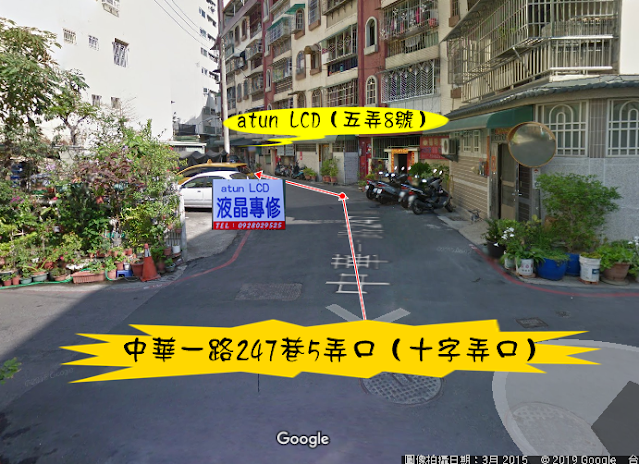

 工作室附近Google街景:
