INFOCUS(鴻海)型號:XT-60CP800,送電啟動後,不亮屏.有聲音,維修。高雄、屏東液晶電視(LCD TV)維修,高雄、屏東液晶螢幕(LCD、LED)維修

大家早安—大家好!

歡迎收看本日液晶電視維修分享,我是—『Kao atunLCD(高雄.阿唐液晶)』曾仔!
 底下─

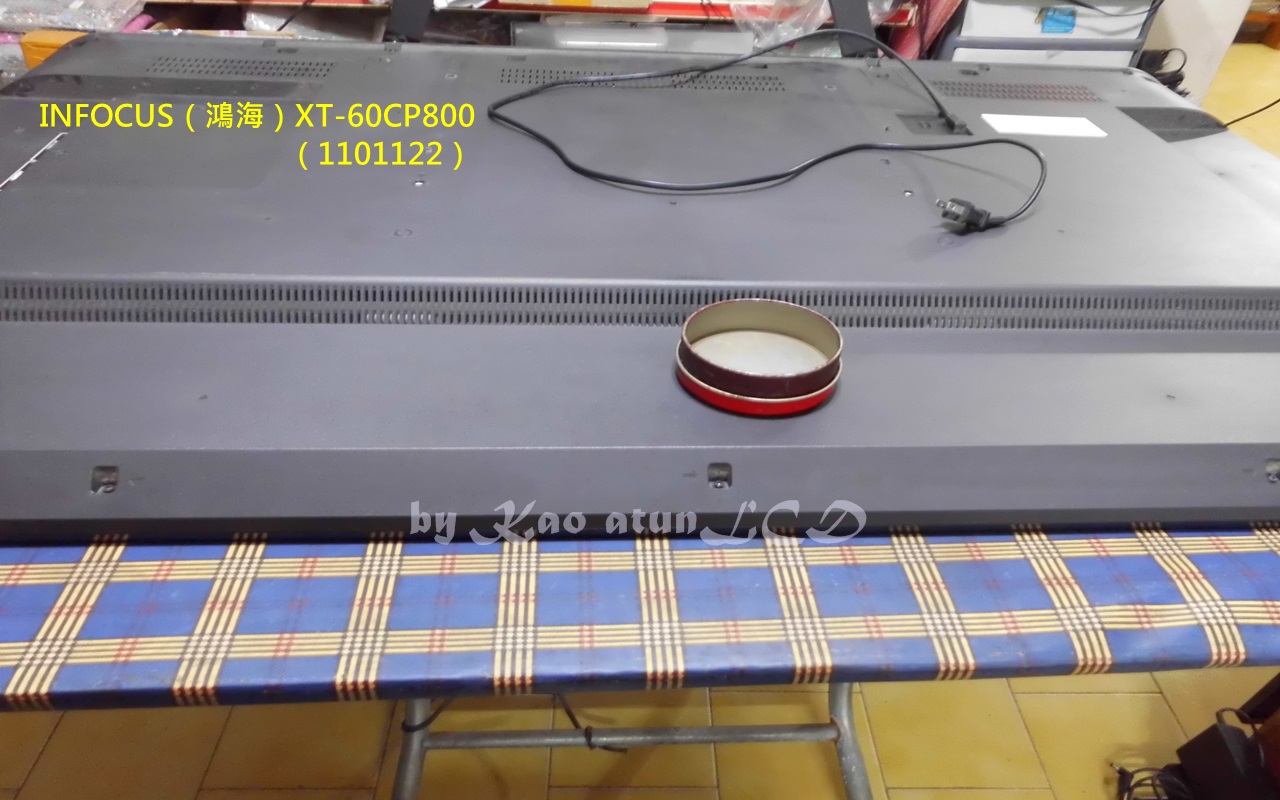

今天的液晶電視維修主角:INFOCUS(鴻海)型號:XT-60CP800


轉個邊,拍攝一下正確視角的內部電路構造:
這型之前有交手過,是電源故障的送電無反應



而今天這台ㄋ?
聰明的你,看我拍攝了背光LED燈條的出線PIN座,想必,你應該也猜測得到!

機器在啟動後,背光LED的工作電壓已上升
只是功率計數值僅有少許的17.8W,明顯的告訴你背光出問題!


幾張圖照上演:拆解面板、換裝全新LED背光的過程





千萬不要相信這幾張圖照,因為它們不夠寫實
真實過程是千辛萬苦的,而且細節甚多!稍不留意!面板就『G、G』了……

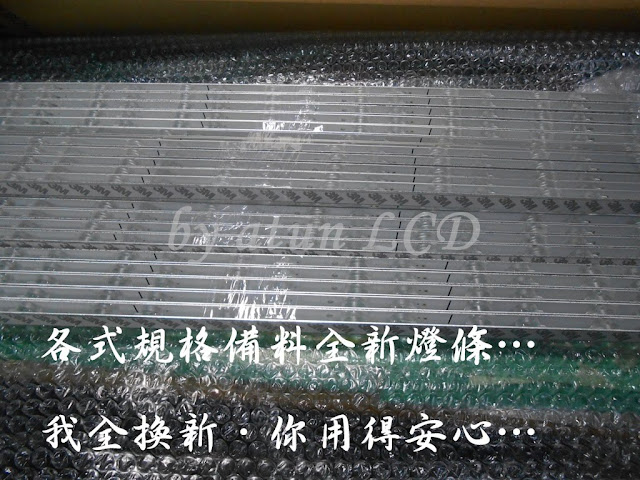

這麼的繁瑣的維修過程,當然一定要全部換裝全新燈條,以避免短期返修,又讓玻璃基板再次陷入『GG』的危機中!


除了不想它的背光短期內返修外,我也不想它因為電力問題而再來喝咖啡!
解下電供調理一番……

順便端正板上所有的散熱座,你看上頭那張電供圖照,每一個散熱座都是歪斜的,不曉得製造商,是在便什麼宜而行了什麼好事?


這是恆流部位,硬體上調降電流後的功率數值

看倌請看看!
我一直再三疾呼─  電視裡的背光設定數值要調低一些

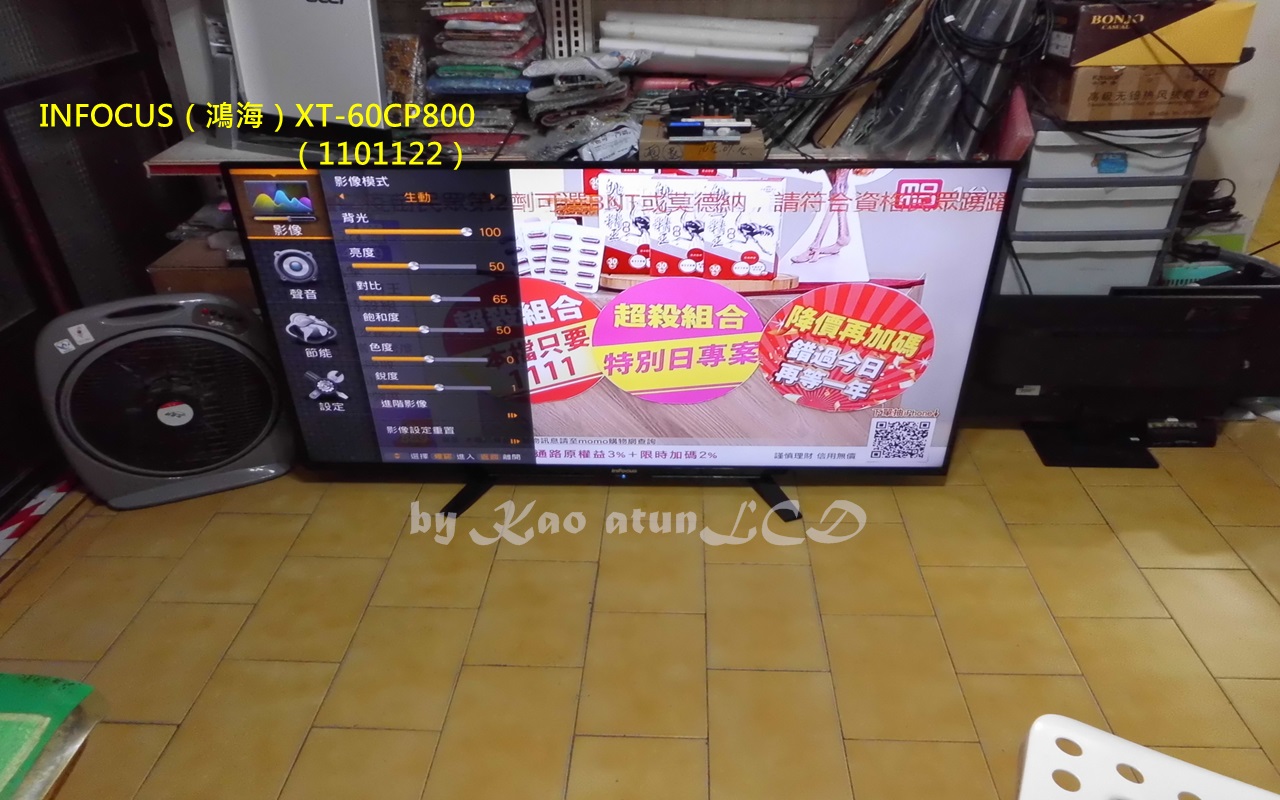

這裡又是一個案例,背光設定『100』,這是火力全開!保證死得快啦!


再調降一些設定值,最後好像只剩50來…W吧!
雖然我將電制功耗調降了許多,甚至於砍了對半,它依舊是鮮艷又亮麗的啊!



這是它換下的舊燈條!

提供參考,請多指教!

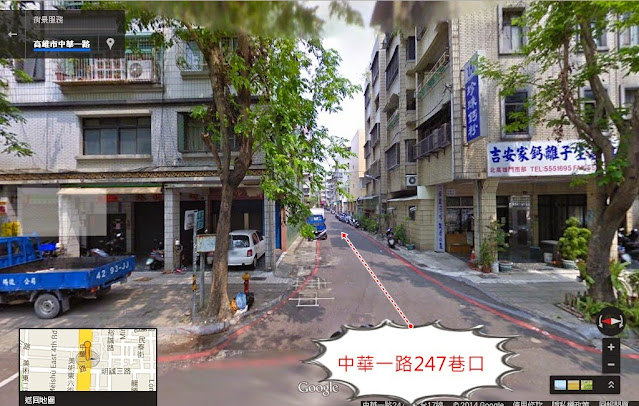

工作室附近Google街景:

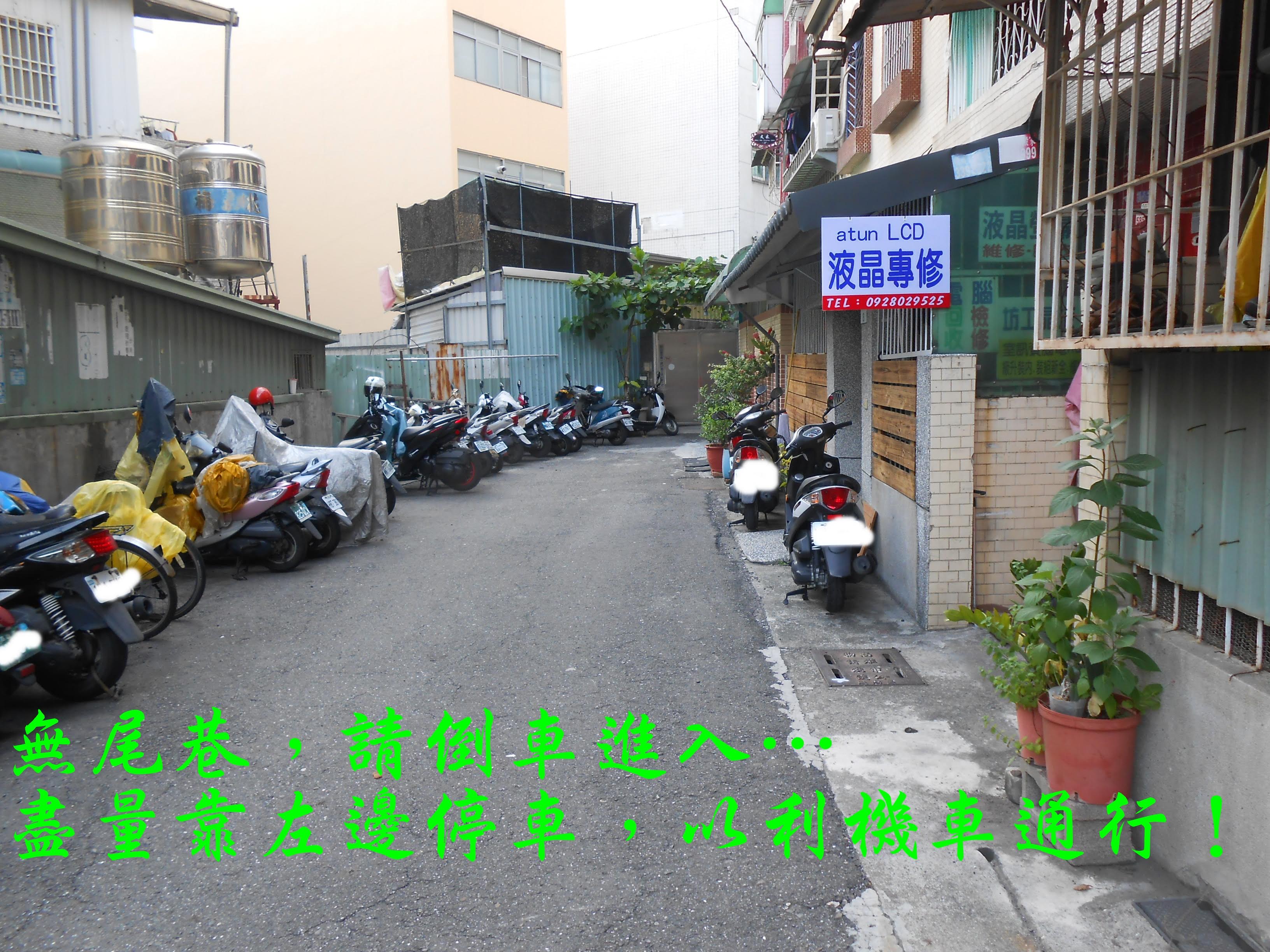

工作室地理位置:
