咱…親愛的眾網友～大家好！
今天來看一台液晶螢幕的維修過程～聽主人說：它是一台辦公大樓的導覽機，要導覽什麼ㄋ？應該是要讓來大樓洽公的人客倌，查看自己所要到達公司的樓層，所位何處？
導覽～就是要給大家方便！用滑鼠嗎？這…太落伍了吧？因此～這台螢幕多了一個觸摸功能，現代ㄟ社會～走流行風，沒有用觸摸的，哪～趕不上流行咩～
所以～價值是在那個觸摸功能上，一定要得給它完修，一起來看看囉～
底下是它的外觀照：多了一層觸摸玻璃，所以看起來『霧霧的～』
送電了～沒有亮指示燈，按『POWER』鍵！亦無反應～
這個腳座也很特別～可以讓螢幕整個上翻到水平位置，與一般螢幕腳座，只能移動個1～20角度而已，差別很大～
我準備拆機，在拔除它的電源線當下～
呵呵～這個電源頭的公、母座，怎麼是黏死的，而且已經斷裂脫落！
啊～啊～這…『人』不是我殺的呦…
而另一邊，機器內部就剩下一些金屬腳位，還牢固的焊接在電路板上～奇怪ㄟ
這是自行組裝、改裝的液晶螢幕，
所以～有許多與機殼不合身的地方，所以用了許多膠墊，來幫忙固定面板及觸摸玻璃～而且這塊觸摸玻璃還挺厚的說～
通常自行組裝的螢幕，都要從前蓋先拆起，還得再掀開面板，才可以看到內部的電路構造～如下…
當然～這一台因為多了觸摸功能，所以～另外多加了這一塊觸摸晶片的控制模塊！它直接以『USB』傳輸線輸出接入電腦桌機，跟液晶螢幕本體厥然無任何關連～
看一下主板製造日期，很久遠囉…2008年份…依然健在！真是不簡單～
現在所看到的位置，那些金屬片，就是DC入母座頭的金屬腳位！沒辦法再復原了，只能解焊重換一個！
你會問！你怎麼有這麼多DC母座頭，這個DC母座在早期的液晶主板上很多，最近～更改液晶電視主板時，我都會順手將電視公板上的母座解焊下來才（用不上，別浪費！），就給它隨意放置在工作桌上，所以我才會上一篇改裝那台『兩光』牌吸塵器時說，剛好桌上有一個DC座頭，如：
母座是已經更換上了，但是現在卻解不下先前斷裂的公、母頭，它們還用了熱熔膠牢牢的黏著這～真正是地『裝笑為～』啦，是誰會是這麼愚蠢ㄋ？
乎～
烘烤到連公頭的絕緣皮，都快要，都快要拉到脫落了說～
好了～現在測試送電測試！馬上就亮了指示燈了～不過ㄋ…
這一個舊有（原機器的適配器）的公頭，除了無法完全沒入母座，而且只要稍微動它一下，馬上掉電（指示燈熄滅），這麼一來，我在聯想，會用上熱溶膠來黏著牢牢的固定兩頭，莫非就是因為這個緣故？
你看！插入母座後～完全沒入，多麼合身！重點是什麼？當然是要不會掉電啊，無論你怎麼晃、怎麼旋轉，也不會鬆脫的啦～
在解決了一切故障問題後～
緊接著，要來整頓它的主板及高壓板，更新濾波、加強焊點都是主的重點！
你又會問啦～好好的～幹麼還要更替ㄋ…？
來～來～來～來看看為何要做更替～
這是DC頭電源進入後的第一個濾波，舊有的是16V/470μ（工作電壓DC：12V，有一點不合 適啦），而實際測量結果，如下圖照～
除了容值降低許多外，它的『ESR』（等效內阻）也變高了～
這與我的新品來比較！你便會一清二楚啦～
所以～要能夠再持久的續航下去～高壓板處的濾波也不能留的（雖然測量起來與新品相差不多）～
OK了～這就是最終處理完善的兩塊主要電路板
所以…一送電測試，一次就OK，絕無差錯的～
在整機組裝後，我發現它的選單鍵，竟然一點作用都沒有，出了什麼事啊？
我又拆框測試！拆了框按鍵都有作用，尬上框有時還可以叫出選單，但是要是鎖上固定螺絲，保證沒有作用…這下就真的怪了？？？
工作室附近Google街景：
工作室地理位置：
維修收送專線：(07)5531525；0928029525 曾仔～
本工作室更換零件，一律採用 ─ Nippon Chime-Con（NCC）日系無鉛零件！
敬請～ 放心送修～安心使用！
今天來看一台液晶螢幕的維修過程～聽主人說：它是一台辦公大樓的導覽機，要導覽什麼ㄋ？應該是要讓來大樓洽公的人客倌，查看自己所要到達公司的樓層，所位何處？
導覽～就是要給大家方便！用滑鼠嗎？這…太落伍了吧？因此～這台螢幕多了一個觸摸功能，現代ㄟ社會～走流行風，沒有用觸摸的，哪～趕不上流行咩～
所以～價值是在那個觸摸功能上，一定要得給它完修，一起來看看囉～
底下是它的外觀照：多了一層觸摸玻璃，所以看起來『霧霧的～』
送電了～沒有亮指示燈，按『POWER』鍵！亦無反應～
這個腳座也很特別～可以讓螢幕整個上翻到水平位置，與一般螢幕腳座，只能移動個1～20角度而已，差別很大～
我準備拆機，在拔除它的電源線當下～
呵呵～這個電源頭的公、母座，怎麼是黏死的，而且已經斷裂脫落！
啊～啊～這…『人』不是我殺的呦…
而另一邊，機器內部就剩下一些金屬腳位，還牢固的焊接在電路板上～奇怪ㄟ
這是自行組裝、改裝的液晶螢幕，
所以～有許多與機殼不合身的地方，所以用了許多膠墊，來幫忙固定面板及觸摸玻璃～而且這塊觸摸玻璃還挺厚的說～

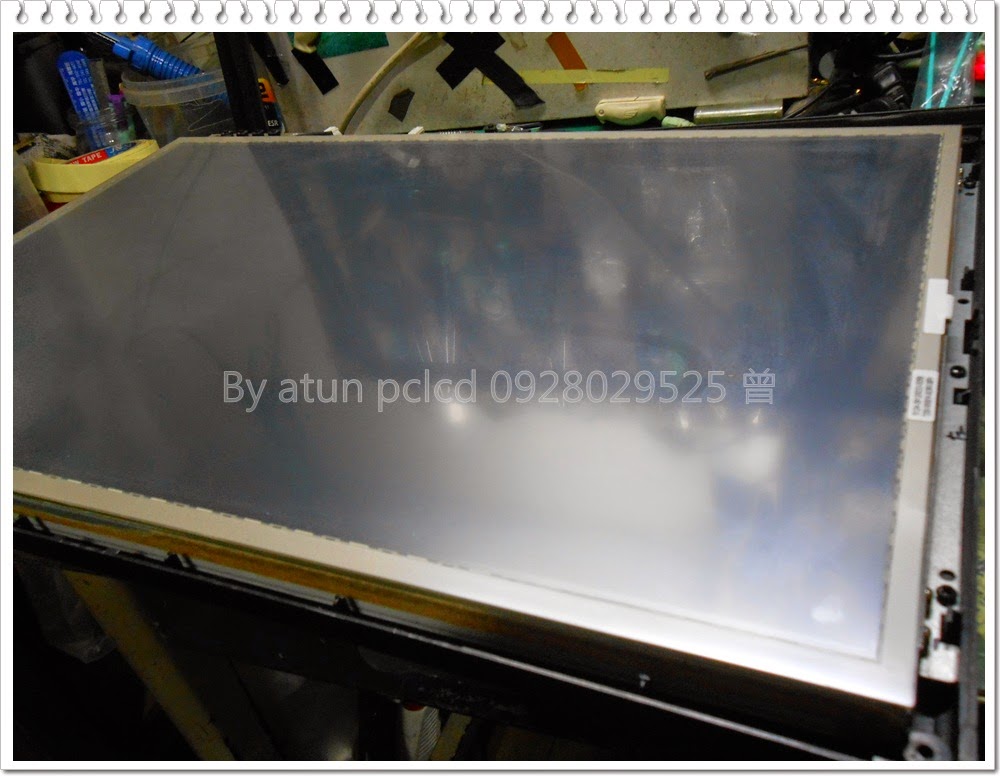

通常自行組裝的螢幕，都要從前蓋先拆起，還得再掀開面板，才可以看到內部的電路構造～如下…
採外置電源適配器供電，所以內部就僅剩一塊主機板，及背光驅動的高壓板～
當然～這一台因為多了觸摸功能，所以～另外多加了這一塊觸摸晶片的控制模塊！它直接以『USB』傳輸線輸出接入電腦桌機，跟液晶螢幕本體厥然無任何關連～
看一下主板製造日期，很久遠囉…2008年份…依然健在！真是不簡單～
現在所看到的位置，那些金屬片，就是DC入母座頭的金屬腳位！沒辦法再復原了，只能解焊重換一個！
你會問！你怎麼有這麼多DC母座頭，這個DC母座在早期的液晶主板上很多，最近～更改液晶電視主板時，我都會順手將電視公板上的母座解焊下來才（用不上，別浪費！），就給它隨意放置在工作桌上，所以我才會上一篇改裝那台『兩光』牌吸塵器時說，剛好桌上有一個DC座頭，如：
液晶電視維修～BenQ（明基）型號：VH3743，啟動後，顯示不良維修～，
它其實是這一篇更改公板時解下的，如：
液晶電視維修～SAMPO（聲寶）型號：LM32V22，啟動後無聲無影更替主板維修～
而今要替換上的母頭，就是這一篇所解焊下來的啦，如：
液晶電視維修～LG（樂金）型號：RM-32LZ50，啟動後顯示紅屏，及拖影維修～
打這麼多文字，其實是要讓各位多看看以前PO過的維修實例，因為我發覺Google的Blogger很難搜尋說～哈哈…
而今要替換上的母頭，就是這一篇所解焊下來的啦，如：
液晶電視維修～LG（樂金）型號：RM-32LZ50，啟動後顯示紅屏，及拖影維修～
打這麼多文字，其實是要讓各位多看看以前PO過的維修實例，因為我發覺Google的Blogger很難搜尋說～哈哈…
母座是已經更換上了，但是現在卻解不下先前斷裂的公、母頭，它們還用了熱熔膠牢牢的黏著這～真正是地『裝笑為～』啦，是誰會是這麼愚蠢ㄋ？
乎～
烘烤到連公頭的絕緣皮，都快要，都快要拉到脫落了說～
好了～現在測試送電測試！馬上就亮了指示燈了～不過ㄋ…
這一個舊有（原機器的適配器）的公頭，除了無法完全沒入母座，而且只要稍微動它一下，馬上掉電（指示燈熄滅），這麼一來，我在聯想，會用上熱溶膠來黏著牢牢的固定兩頭，莫非就是因為這個緣故？
我決定給它更換掉，找來底下的這一個原廠適配器，它的公頭金屬點也比原有（已氧化、黑頭）的還要光亮得多～
你看！插入母座後～完全沒入，多麼合身！重點是什麼？當然是要不會掉電啊，無論你怎麼晃、怎麼旋轉，也不會鬆脫的啦～
在解決了一切故障問題後～
緊接著，要來整頓它的主板及高壓板，更新濾波、加強焊點都是主的重點！
你又會問啦～好好的～幹麼還要更替ㄋ…？
來～來～來～來看看為何要做更替～
這是DC頭電源進入後的第一個濾波，舊有的是16V/470μ（工作電壓DC：12V，有一點不合 適啦），而實際測量結果，如下圖照～
除了容值降低許多外，它的『ESR』（等效內阻）也變高了～
這與我的新品來比較！你便會一清二楚啦～
所以～要能夠再持久的續航下去～高壓板處的濾波也不能留的（雖然測量起來與新品相差不多）～
OK了～這就是最終處理完善的兩塊主要電路板
所以…一送電測試，一次就OK，絕無差錯的～
在整機組裝後，我發現它的選單鍵，竟然一點作用都沒有，出了什麼事啊？
我又拆框測試！拆了框按鍵都有作用，尬上框有時還可以叫出選單，但是要是鎖上固定螺絲，保證沒有作用…這下就真的怪了？？？
容我賣個關子吧～
