Kao．atun LCD 液晶專修: 高雄、屏東．液晶『電視』、『螢幕』維修～BENQ（明基）型號：VH 3243，啟動後黑亮屏無影像顯示維修～（AF，S，X，P，PIX）

2015-06-07

高雄、屏東．液晶『電視』、『螢幕』維修～BENQ（明基）型號：VH 3243，啟動後黑亮屏無影像顯示維修～（AF，S，X，P，PIX）

咱…親愛的眾網友～大家好！
大家早安～氣溫持續的酷熱，大家需要嚴防『中暑』，有時你已經中暑了，卻還不自知～我家的『atun』就常常這樣，大熱天常常在戶外撒野，回來以後就莫名的難受，問他說也沒怎樣，就是渾身難受……，那麼這大概都是『中暑』了～
今天來看這一台難搞的液晶電視～是底下這個廠牌、型號：
BENQ（明基）型號：VH 3243

這是它的故障現象～有背光、有聲音，就是沒影像！

來拆機查檢囉～

我又看到熟悉的維修保固貼～

這裡是看過千百遍的內部構造～

我需要來查量一下，它主板的工作情形～

解下所有控制電路～

因為～
我現在得裸板尬上機器，來測試終端顯示處理電路上的幾個重要電壓～

你現在有看到的～
我已將通往玻璃基板Y板上的軟排拔除～

這時～
終端處理電路板上的重要電位是有的，而且都很正常～

相反的～
若是將這一片軟排裝回，則有些電壓並沒有出現…
即使～我再運用了另一塊相似的板子裝上，它亦然是相同如上述的狀況～

這裡有一個以往的實例～
液晶電視維修～BENQ（明基）型號：VH3243，啟動後，顯示垂直色彩線條，快速閃爍變化～
我合理懷疑，它是不是步上前修實例的後程～
拆解整條軟排查看～這回是失望了，我看不到有什麼不良，或『生菇』的地方～
拆都拆了～還是將兩端金屬導腳清潔除銹一番～

其實在解下Y板軟排之前，我也曾經只裝上邏輯板下去測量，也還是量測得到『TCON板』上的一切正常電位～
因此～所所有有的問題癥結，幾乎就都鎖定在TCON板後端的，在與玻璃基板連結的這些X板、與Y板身上～

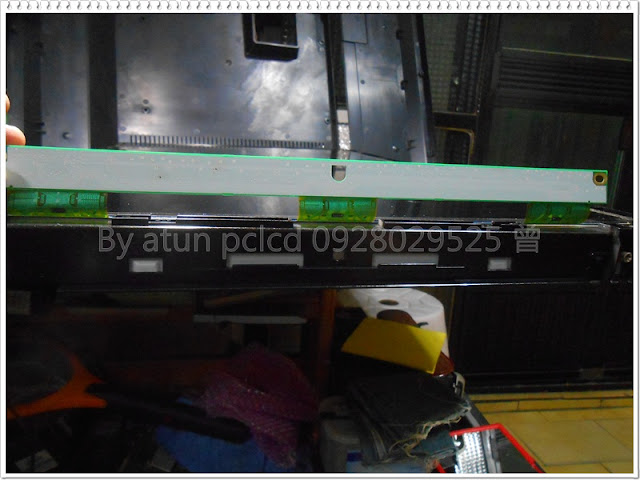

於是乎～我又得拆解面板，在這些『X、Y…』板上，尋找可能有短路的故障點……

最後終於找到可疑的故障點～
你看！它已經有顯示正常畫面了～

不過～另一半邊卻是白屏的～

哈哈～
那是因為我將通往玻璃基板4片軟排其中之一不接～才得以獲得上述的結果～
這一片不接，那可不是偶然的，而是我一而再、再而三，逐一測試後的結果～
因為只有這一片軟排不接入TCON，所有的電位才會依然存在～

只是～
雖然有了顯示，也還是顯示不良的『黑白郎君』～

你知道嗎？
剛剛在上頭有說，我是拔除Y板軟排後，才量測得到正常的電位，所以～理當與X板無關～
而今在上面圖照中，已經有了半邊的正常畫面後，我排除了Y板故障的可能性～
一切的禍源所在，統統指向X板身上～而一開始測量時，有接入X板的狀態下，又有時能測量得到所有TCON板上的電位，如此這般～似有若無的短路現象（它會跑），真正是苦……啊～
