高雄．屏東筆電壞屏更修～Lenovo（聯想）型號：R400，背光間斷性不亮屏更修…（G，AF，S，X，P，PIX）

大家好～我是曾仔…
大家晚安～好久沒來發表筆電破、壞屏的維修實例，其實一直都有網友送件來更修，而且還有越來越多的趨勢，聽送件來維修的客人說，網路上、論壇內，或多或少都有網友推薦我，大概都是那些曾經送件來維修的客戶吧…，雖然曾經謀面，但也不知道是哪一位…，只能在這文章內跟你們說聲：『謝謝你們！』，感謝大家囉…
話說也很久沒PO筆電更修文章，今天就來看一台比較特殊換修實例…
本篇主角：Lenovo（聯想）型號：R400

（上圖其實已經是換修完工拍攝的）

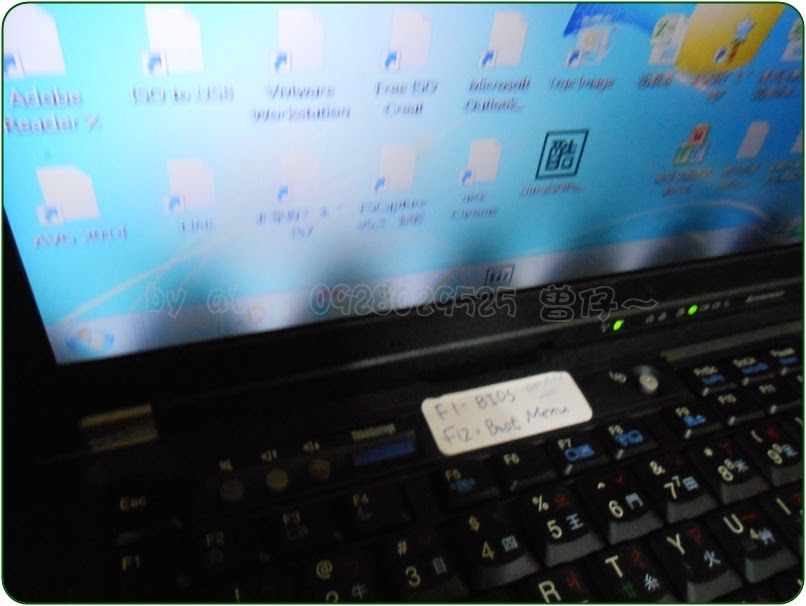

這是它啟動顯示後的畫面！
乍看之下！看似沒事吧…

鏡頭再拉近一點瞧瞧…
它的面板背光，都有間斷性的黑塊，在未拆機前，跟主人一直在討論，它的背光源是CCFL的？還是LED的背光？

在翻轉上半部液晶面板的同時，其背光源間斷性黑塊（暗塊）的長度竟然擴大了…

 這還用說～面板背光源肯定是LED，有許多LED燈珠未被點亮！所以造成間斷性的暗帶！CCFL是整隻燈管型態，跟我們家中使用的日光燈管一樣，你有曾經瞧見過，我們家中使用的日光燈管，在一整隻裡面，會有間斷性不亮光的現象嗎！

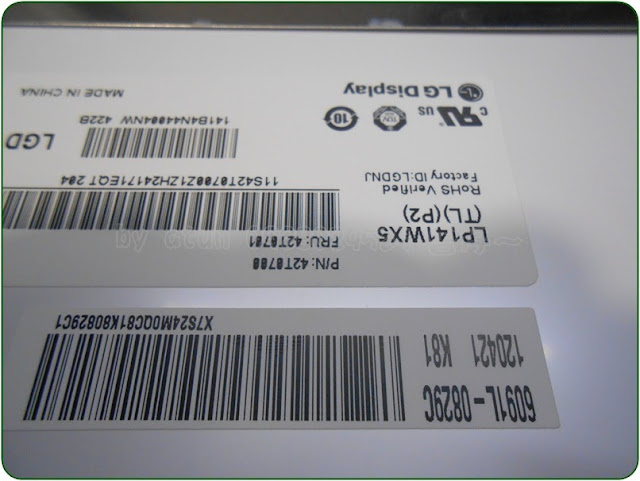

來拆機查看液晶屏型號！
內部液晶屏訊號線，都採銅箔軟排型態，這是IBM時期固有樣式～目光往右下角落瞧瞧～

這是…？
ㄝ……？明明是LED的背光源，怎麼還會有類似CCFL背光源的驅動板～

其實～
LED背光也是需要有驅動電路來驅動的～上頭的電路便是筆電的指示燈錶板兼LED驅動的整合板，就因為使用了這個型態的液晶面板，因此就有了這樣的設計～
你看它的面板，多了這麼一個『尾溜～』

這邊銜接進去，就是LED燈條～

訂購了一款新的面板～
其實在訂購時，曾經質疑到底是驅動板出問題？還是真的是面板內部的LED燈條出問題？

只是也沒有驅動板，或者有相同類似的面板，可以來交叉測試，只得先行訂購面板來測試看看…
底下答案已經出爐～
肯定的！確定是面板內LED燈條出問題～
換上新訂購面板，現在已經可以全面點亮LED背光，不再有間斷性的暗帶！

重新再度整機組裝回去～

它又恢復原有的光彩了……

提供參考，請多指教！
