各位晚安～炙熱的太陽今天終於又下山了～最近被它烤得有點難耐！其實應該不是有點，根本就是非常的受不了說……，像昨天～老顧客叫修電腦，就這樣外出被烤了個半死，結果是主板內建的網卡出包，多年以來，根本沒有遇過的故障，雖然主機板尚未過保，可是主人又不想等待送修，那就只好外加獨立網卡來應急囉……
如此這般～我又得頂著烈日前往建國路購買，這下真的是被烤焦了啦……
今天來看一台液晶電視維修，是底下這一個廠牌、型號：
LG（樂金）型號：32 LG30D
載回工作室，直接拆機了～
底下是它的內部構造，及電路分佈～
現在來測試一下它的故障現象～
市電已經送入機器～卻不見待機紅燈有亮起，如此這般，機器當然無法開機～

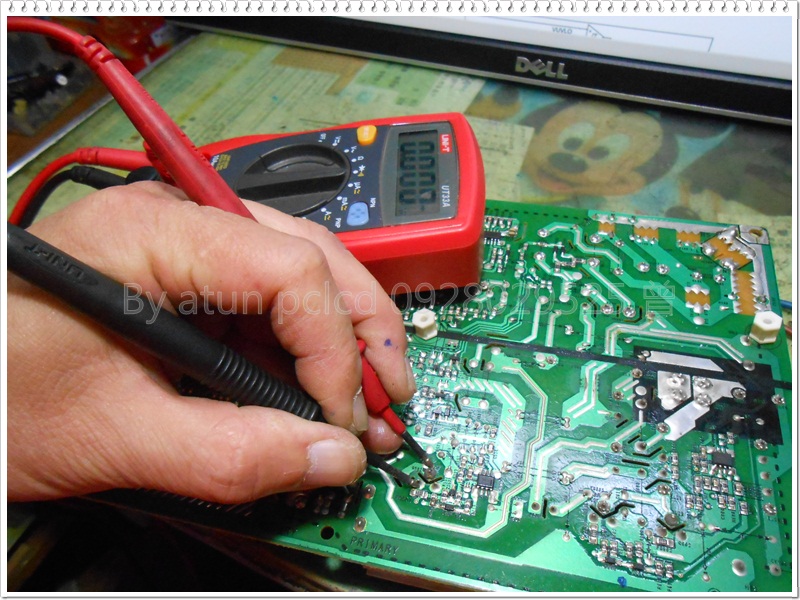

來測量一下電源板二次側的輸出～
確定的～通通沒有任何電位存在～
所以～是電源板出了大問題囉…？
那麼！
首要查量它的待機電路～一直循線來到這一個元件位置！
你看看～它無論任何腳位，都是兩兩相通的～而這一個位置是待機電路的『開關MOS』！
它短路～而且還是3隻腳位都短路，可見周遭元件也會傷得不輕……
經過一番查找以及汰換
來來來～你看看～現在我已經有測得待機電壓DC：5VSB的輸出～
排除故障後～當然要將電源板上的濾波全數于以更新～（你有看到的，下圖照內做左半部那些小C都是維修時，再更換上去的…）
我ㄋ…一直在查找，無緣無故為何剛剛所測量的『開關MOS』會短路ㄋ？
除了元件老化自行短路外，電路電壓不穩定也會造成這樣的不良後果，我得查察它的高壓大桶，是不是有質量上的變化，要是真的是它濾波不穩定所造成的，這樣送回去，想必沒兩天又要再見！

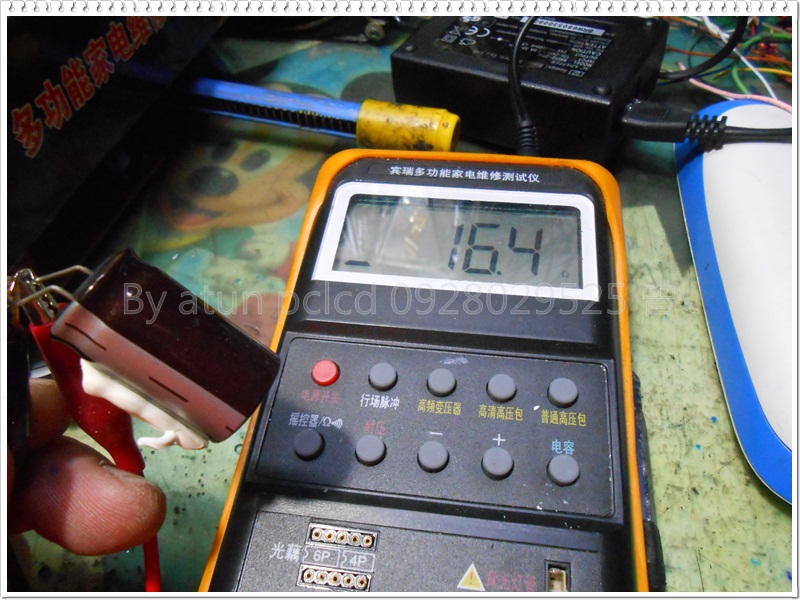

查量結果～原先以為是找到元兇了，看！它的容值流失這麼多～（我以為它是100μF）
結果～
是我誤會它了，原來它的容值只有68μF而已，怪不得用上了兩ㄎ高壓大桶濾波～
既然沒它的事，那就認定是『開關MOS』老化所引起～
已經統統替換～先趴著再預熱一陣子～
最後組裝起來繼續燒機預熱囉～
提供參考，請多指教！
